泰克推出8系列采樣示波器平臺，支持56GBd和28GBd應用

  ICC訊 泰克科技公司日前宣布，推出最新8系列采樣平臺，全新光收發機測試平臺縮短了測試時間，提高了可重復性，解決了光器件制造商面臨的測試挑戰，滿足了對更高帶寬和網絡容量的需求。8系列采樣示波器是一種分解式的模塊化儀器系列，擁有并行采集功能，每臺主機提供多達4條通道，在多個輸入上同時支持PAM4光信號，實現了超高的測量準確度。8系列由TSO820采樣示波器主機、光采樣模塊和TSOVu組成，其中TSOVu是一種全新軟件平臺，在主機電腦上獨立于儀器主機運行，可實時處理及離線處理采集的數據。

  了解產品信息：https://www.tek.com.cn/oscilloscope/8-series-sampling-oscilloscope

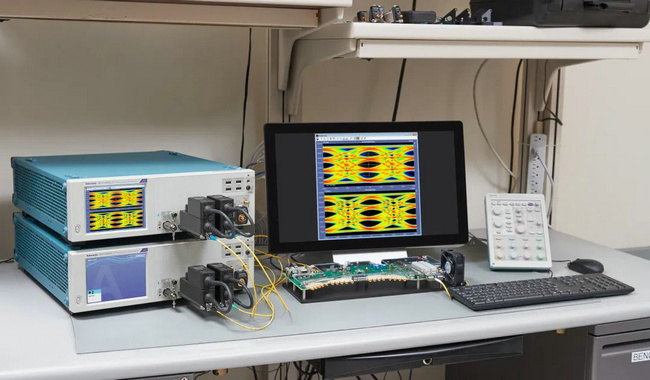

  8系列主機

  8系列主機是一種可配置的緊湊型儀器，擁有市場上最小的模塊化外形，高僅3U。這款儀器是為最大限度地提高機架空間利用率而打造的，特別適合光器件制造應用，用戶可以迅速增加新的分析功能，重新配置測試系統，支持新出現的標準和工作流程變化。離線和遠程工作模式把TSO820的分析和可視化功能從示波器擴展到用戶計算環境，便于用戶從設計階段無縫轉向調試、表征和制造測試。

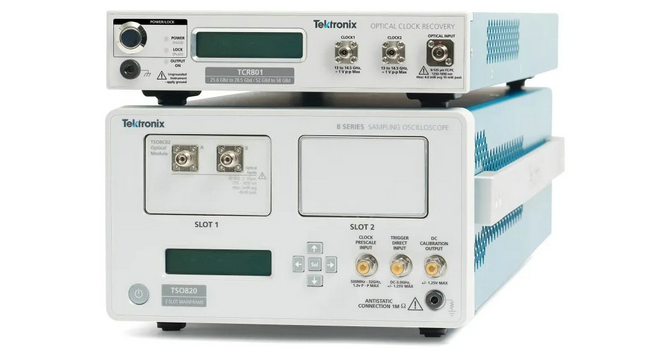

  全新TCR801光時鐘恢復模塊

  泰克同期還推出了TCR801，這是一種外部光時鐘恢復模塊，同時覆蓋了26GBd和53GBd周?chē)碾p頻段范圍。這些儀器和軟件為快速采集和分析提供了一種平臺解決方案。

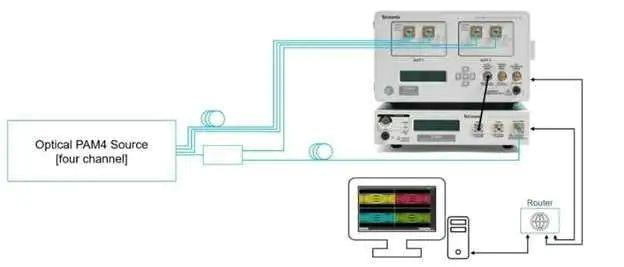

  TCR801光時鐘恢復儀器只需一根同軸電纜同步時鐘，快速與其他采樣示波器兼容使用，包括TSO820和DSA8300。這種單一模式外部?jī)x器為PAM4和NRZ提供了條FC/PC光連接，采用外部光分路器。

  全新TSOVu軟件

  TSOVu軟件平臺實現了外部計算環境，擁有完善的編程接口，提升了自動化程度。這種軟件解決方案還提供了一種新的測試插件架構，可以迅速迭代進行現有測量及客戶確定的未來測量。

  2020年9月9日，泰克科技將攜新產品亮相第22屆深圳光博會(展位號：4號館 4A027/4A028)，為您呈現全新一代光通信測試解決方案。

  PAM4

  隨著移動互聯網、云計算、大數據等技術的飛速發展，為了滿足爆炸性的數據流量需求，傳輸網絡中的端口之間需要更高的數據速率和更密集的端口數量，數據中心的光互聯網絡正面臨從100G到400G的過渡。400G光模塊作為未來數據中心內部光網絡互聯的關鍵硬件設備，也面臨速率、功耗、體積、成本等方面的挑戰。因此PAM-4逐漸成為新的下一代高速客戶鏈路的典型碼型調制格式，同時以太網FEC(前向糾錯)技術伴隨著出現在所有的接口的PMD層。

  由于新的PAM-4技術的出現，傳統的基于誤碼儀或示波器的性能驗證與測試手段，已經不能很好反映真實的傳輸性能，新的測試方案往往又面臨測試儀器成本高，測試效率低等一系列問題。這些新的挑戰提高了400G光模塊的成本，阻礙了400G大規模應用的進程。

  泰克科技全新一代光采樣示波器將全新亮相，助力400G PAM4模塊生產測試。與上一代DSA8300相比，新一代TSO820的體積只有之前的1/4，大幅節省了產線的空間;可插拔的模塊化設計給予了客戶更多選擇，可以根據生產需求自由增減測試通道數;在上一代產品的性能基礎上，新一代采樣示波器搭配TSOVu軟件，支持遠程網絡控制，可自由配置測試參數。同時配套登場的還有泰克CDR時鐘恢復模塊TCR801，支持26GBd和53GBd時鐘恢復，只需一根同軸電纜同步時鐘，快速與其他采樣示波器兼容使用。

  相干光

  同時，數據中心的集群式發展趨勢，對大容量低成本數據中心互連(DCI)鏈路的需求也日益凸顯。隨著鏈路距離從40km增加到80km甚至更遠，相干光系統具有良好OSNR性能、靈敏度、色散容限等特性，能夠?yàn)檫h(yuǎn)程傳輸提供更強大的支持。

  相干光通信系統在發送端采用外光調制(比如DP-QPSK)的方式將信號以調節振幅、相位、頻率的方式調制到光載波上。相比于傳統的直接探測系統，相干探測通過信號光與本振的拍頻可以獲得更多的信號信息;信號到達接收端后，借助高速數字信號處理(DSP)技術，經過諸如均衡等前端處理，進入光混頻器與本地振蕩器產生的光信號進行相干混合，實現信號的重建和失真補償。

  泰克與Coherent Solutions攜手提供全面集成的相干光OMA系統，其中采用泰克DPO70000SX/DX示波器和Coherent Solutions IQ Receivers，這一平臺可以生成相干調制信號，如64 QAM，以滿足高速通信市場需求。復雜的光調制是工程師們?cè)陂_(kāi)發過程中的關鍵一環，他們尋求測試測量解決方案，為推出400G/800G和傳輸速率高達1TB/s的產品提供支撐。泰克示波器與Coherent Solutions DSPs相集成，為工程師高效開發相干收發機鋪平了道路。

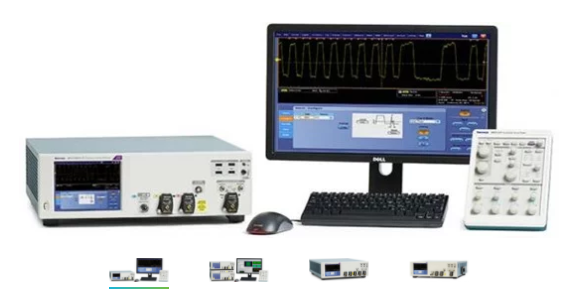

  世界上第一臺采用泰克已獲專利的異步時序交織(ATI)高性能示波器DPO70000SX，提供了200 GS/s超高采樣率及5 ps/樣點分辨率，超高帶寬實時示波器中最低的噪聲和最高的有效位，可以更高效地滿足開發高速相干光系統或進行尖端研究的工程師和科學家的當前需求和未來需求。
