光矢量分析系統測試光纖在不同波長下的彎曲損耗

  ICC訊 在實際使用過程中光纖不可避免地會被彎曲，當彎曲半徑較小時，光的傳輸途徑會發生相應的改變，在彎曲處有一部分光會從基模中泄露，滲透到包層或穿過包層輻射模向外傳輸而引起光功率減小，從而造成彎曲損耗。借助于光矢量分析系統(OCI-V)能夠測試光器件在不同波長下的損耗特點，對光纖進行不同彎曲狀態下的損耗測試。

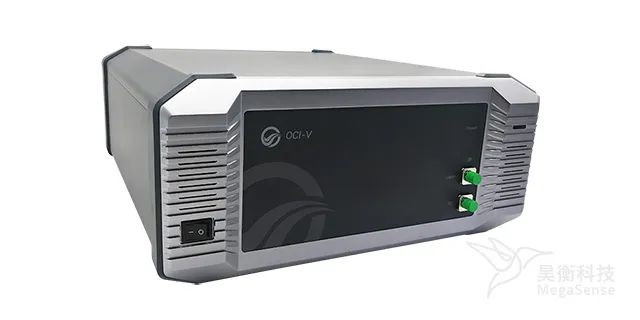

光矢量分析儀(OCI-V)

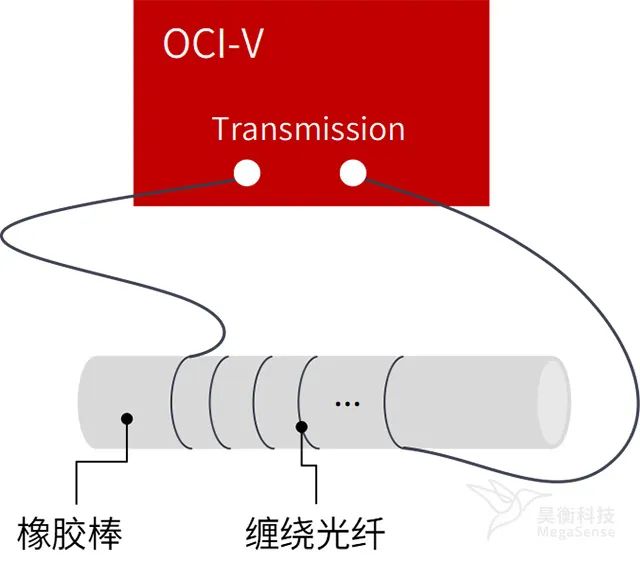

  測試光纖彎曲后損耗的實驗裝置如圖1所示，將被測光纖纏繞在不同直徑的橡膠棒上，每種直徑的橡膠棒上纏繞不同圈數的光纖。

圖1. 不同波長下?lián)p耗實驗裝置圖

  采樣OCI-V透射模式，測試光纖在沒有彎曲狀態下的初始損耗，測試結果如圖2所示，可以看出待測光纖在沒有彎曲時的平均損耗約為0.65dB，且在不同波長下的損耗基本一致。

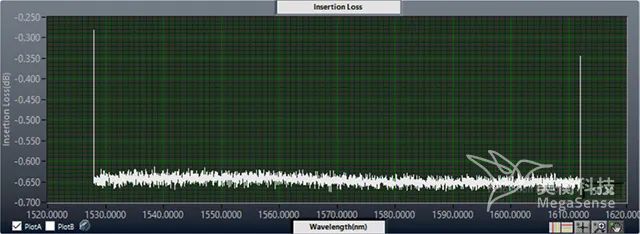

圖2. 無彎曲時在不同波長下的初始損耗

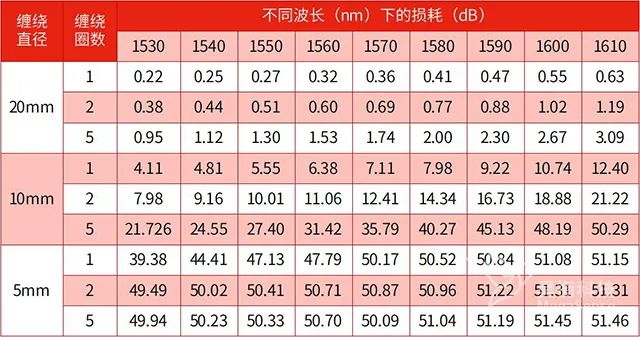

  表1. 不同直徑圈數波長下的損耗情況

  表1為光纖彎曲后在不同波長下的損耗測試結果，從結果中可以看出纏繞直徑越小，纏繞圈數越多，對待測光纖帶來的損耗越大，在相同纏繞直徑和纏繞圈數時，損耗會隨著波長的加長而增大。

(a)纏繞1圈

(b)纏繞2圈

(c)纏繞5圈

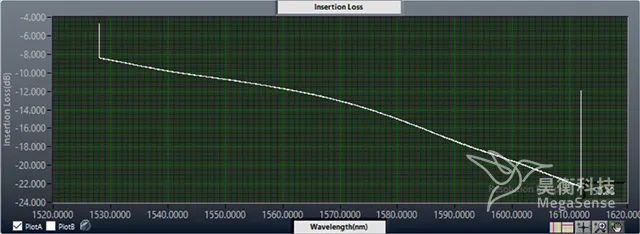

圖3. 彎曲直徑10mm時在不同波長下的損耗

  使用OCI-V可以測試出光纖彎曲時在不同波長下的損耗情況，損耗會隨著彎曲直徑的減小或纏繞圈數的增加而增大，從測試結果可以看出，在同一種彎曲狀態下，隨著波長的加長損耗增大。通過OCI-V可以快速測試出光鏈路在不同波長下的損耗特性，為設計制造光鏈路提供可靠的數據支撐。
