深度解讀廣電網絡FTTH：近在咫尺

　　ICCSZ訊  FTTH技術已成為廣電網絡建設的必然選擇，盡管初期投資成本較EOC等及技術略高，但FTTH在運維成本、網絡性能及長期演進等方面均具有更多優勢。烽火網絡為構建強健高品質的廣電FTTH網絡提供有力技術支撐。

　　互聯網誕生之前，廣播電視網絡一直是人們獲取信息的最主要渠道。在互聯網發展初期互聯網數據、視頻等服務內容主要來源于電視網絡，但由于帶寬的限制，互聯網視頻服務的質量還遠不能與有線電視網絡相提并論，然而，在2006年以后，隨著網絡基礎建設的迅猛發展，互聯網業務服務質量不斷提升，業務形態趨于多樣性，手機、平板電腦等智能化終端的興起擠占了TV屏幕的生存空間，呈現出顛覆傳統電視功能與服務方式的趨勢，越來越多的終端用戶趨向于選擇網絡視頻、自媒體等新興數據服務內容。

　　電視臺、電視內容商、電視運營商等已經認識到面向互聯網，以具備高速傳輸、海量業務數據存儲轉發能力的廣電網絡為支撐，實現廣電業務與互聯網業務的融合發展才是未來廣電網絡發展的方向。正如習近平總書記所說，“未來媒體的發展，需要強化互聯網思維，做到傳統媒體與新興媒體優勢互補，更需要以先進技術為支撐”。面對井噴式發展的互聯網創新需求，唯有高帶寬，低能耗以及與LTE系統覆蓋的FTTH通信網絡能夠承擔起大數據時代媒體融合發展信息傳輸?shù)闹負?dān)。

　　電信運營商接入網建設對廣電網絡的啟示

　　FTTH技術發端于其在電信運營商通信網的應用，因此電信運營商接入網的發展歷程對廣電網絡的建設頗具借鑒意義。縱觀20年來寬帶業務的發展歷程，家庭寬帶接入方式從電話撥號到ADSL寬帶再到光纖接入，用戶帶寬速率從最初的56Kbps以下，陡然提升到100Mbps乃至1000MBps的帶寬速率。這種跨越式的增長是任何早期電信運營商都未曾預料到的。因此電信網絡的建設是一個業務模式驅動，螺旋式上升和逐步演進的過程。90年代末期的電信業務主要聚焦于傳統語音業務，圍繞銅線網絡和同軸技術的網絡建設是最為經濟實用的選擇。

　　進入新世紀之后的頭十年里，數據業務開始穩健增長，國內電信運營商開始探索基于PON\EPON技術新建FTTB、FTTC補充原有銅線網絡數據傳輸能力的不足。歐美運營商則基本上全部采用FTTH的建設模式，沒有采用FTTB, FTTN，F(xiàn)TTC等中間過渡的方式。這主要是由于在FTTX建設初期國內ODN成本居高不下、祈望高效利用已有通信資源等原因。

　　自2006年開始，國內三大運營商已經部署了幾千萬線的FTTB，盡管有效提升了用戶帶寬，但隨著高帶寬業務的不斷涌現，F(xiàn)TTB等技術的短板效應開始顯現，光電復合網絡運維成本居高不下，后期投資遠超建設初期的設想。而另一方面，經過近10年的發展，特別是終端完全解耦后，FTTH的建設成本進一步下降，MDU已不再是電信發展寬帶的首選。三大運營商開始傾向于選擇基于FTTH的解決方案。這一趨勢從2014年6月中國電信PON設備集采招標中可管窺一豹：該次集采OLT及MDU的招標規模大幅下降，新建各類OLT 33萬PON口，ONU寬窄帶158萬線，較2013年分別減少63%和77%。

　　從以上電信接入網的建設歷程可以看出，FTTH的規模化建設正當其時，無論是電信網建設還是廣電網絡接入網雙向改造建設，全光網絡是網絡建設的必然趨勢和終極目標。既然FTTH早晚都要建設，無疑早日選擇FTTH的建設方案就能在競爭激烈的通信市場中搶占先機。面對電信運營商日益激烈的競爭壓力，廣電運營商必須有效解決融合網絡的挑戰，改變長期以來廣播電視產品單一的劣勢，通過互動電視、智能家居、物聯網服務、寬帶及其他增值業務的融合來迎合客戶日益多樣化的需求。 隨著光產業鏈的成熟，PON光網絡設備及相關全光元件成本的大幅下降和ODN施工效率的提升，FTTH已成為具有廣電網絡全業務承載能力的接入網解決方案之一。

　　廣電網絡FTTH成本分析

　　我們一直認為，FTTH的成本較有源EOC網絡而言，居高不下，實際上，在城網新建、城網改造和農網不同接入場景中，FTTH技術與EPON+EOC、EPON+C-DOCSIS等技術相比，從網絡建設成本、運維成本等方面綜合考慮具有明顯的優勢，其長尾效應明顯。

　　圖1 城區3000戶模型FTTH與PON+EOC成本比較

　　圖1中給出了城區3000戶小區模型下針對FTTH和PON+EOC兩種技術在不同雙向業務開通率下測算得到的成本對比。該模型中EOC頭端采用1：16分光，FTTH采用1：128分光。其成本測算僅考慮進入小區后的設備和光纜成本。我們將有線電視和數據定義為兩種業務，不含業務、僅含有線電視業務、含有線電視+數據業務，三種情況每線成本如下圖所示。

　　圖2 不含業務與業務全覆蓋每線成本比較

　　上圖清晰的表示，無源FTTH技術和有源EOC技術相比，在不開通任何業務，初期布線的情況下，FTTH成本較EOC每線成本低34%;僅開通有線電視業務，不開通數據業務的情況下，FTTH成本較EOC每線成本低4%;有線電視和數據業務均開通的情況下，FTTH成本較EOC每線成本貴20%左右。

　　盡管建設FTTH增加了約20%的成本投入，但同時也帶來了豐厚的投入回報。從表2中FTTH與其他主流廣電網技術的對比可以看出，FTTH極大簡化了網絡建設，運維成本大大降低同時長期演進方向明朗。對于FTTH網絡，樓道接入節點為無源但愿，可大量節省電費成本，單個EOC頭端全年電費約為500-600元，而實際運營中六千戶農村雙向網的FTTH覆蓋最終可節省電費成本近100萬元;在維護中，無源光節點單元工作穩定，受電源沖擊、環境改變、雷擊效應的影響極小, 而廣電網絡EOC存在著穩定性差，易掉線的缺點，并不適合作為長期發展的一個方向。FTTH技術在用戶帶寬，使用年限，網絡管理等方面的優勢更加突出、顯著。

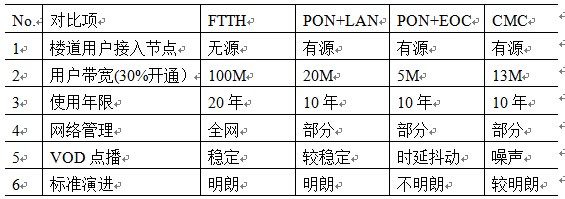

　　表1 FTTH與其他廣電網絡技術的對比

　　此外，中國互聯網在農村地區的普及速度是在不斷的加快，截至去年年底，全國的農村網民已經達到了22.6%，將近30%，并且這個數據也在不斷的提升。也就是說，農村網民已經成為了中國互聯網又一支的生力軍。前段時間，阿里發布了他們對農網電商市場的分析來看，寬帶、物流一定是農網電商發展的首要要素。目前農網的寬帶，可能已經成為了各大運營商，包括廣電運營商在競爭的地盤。所以，對于廣電市場而言，我們覺得農網市場是非常值得期待。

　　實際上，農網的雙向網絡，無論是新建還是改造，FTTH技術均是最佳選擇，不同應用場景下的成本對比詳見下圖。

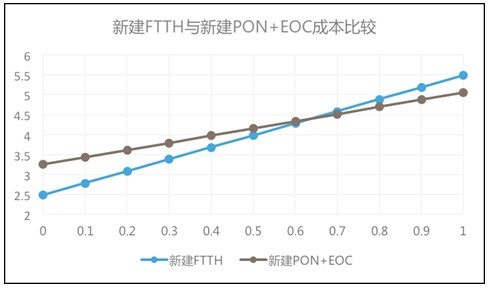

　　圖3 農村新建雙向網絡FTTH與有源EOC比較

　　圖4 農村改造雙向網絡FTTH與有源EOC比較

　　從上圖可知，對于農村新建網絡，采用雙纖三波FTTH建設，在用戶開通率低于60%的情況下，新建FTTH總成本低于有源EOC網絡，對于農村雙向網改造網絡，采用原有同軸網與FTTH數據網疊加的模式，成本遠低于有源EOC方式。

　　烽火網絡雙纖FTTH技術助力廣電發展

　　烽火網絡針對廣電網絡提出了極具針對性的雙纖解決方案，同時覆蓋數據業務、視頻服務等雙向業務?？捎行Ы鉀Q業務轉型中的高帶寬需求問題。該方案完美實現全光覆蓋，有線電視廣播業務和數據業務均采用FTTH, 廣播電視信號由1550nm系統承載，支持?jǐn)?shù)百套高清節目推送，1490nm承載下行數據IP信號，1310nm承載上行數據IP信號，廣播信號和數據信號分送至兩根光纖，網絡架構清晰明了，可直接升級至10G EPON. 烽火網絡已經發布的雙纖三波產品在全國多地的廣電網絡雙向網改中均有應用試點。烽火網絡的FTTH技術將成為廣電網絡雙向網建設、高帶寬發展的堅強后盾。
