萬兆電口光模塊：SFP+轉RJ45端口解決方案

  ICC訊 在數據中心的接入層中，大多數服務器網卡(NIC)和存儲設備都采用10GBASE-T RJ45端口，而與之相連的TOR(機架頂部)交換機通常配備SFP+端口，且二者無法直接相連。為了解決該問題，我們可以利用萬兆電口模塊將交換機的SFP+端口轉換為RJ45端口，實現10G RJ45電口設備與萬兆SFP+交換機互連。

  什么是SFP+轉RJ45端口解決方案?

  萬兆電口模塊廣泛應用于萬兆以太網，它的一大優勢是可以將交換機上的光口轉換為電口，以滿足交換機上RJ45端口不足的需求。如圖所示，萬兆電口模塊一端是SFP+端口，另一端為RJ45接口。首先，我們將萬兆電口模塊的SFP+端口插到萬兆交換機上，然后使用網線(如Cat6或Cat7網絡跳線)連接萬兆電口模塊的RJ45接口和服務器/存儲端的RJ45接口即可，且無需購買額外的設備(如光纖收發器)，節省安裝成本。

  飛速(FS)SFP+轉RJ45端口解決方案

  采用高品質博通(Broadcom)芯片，功耗低于2.3W，是一種可擴展、靈活性高且經濟高效的解決方案。它在10GBASE-T設備和萬兆光纖交換機之間提供出色的互操作性，并輕松將交換機的10G SFP+端口轉換為RJ45端口。

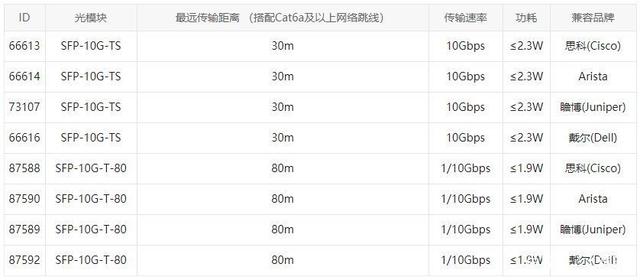

  不同型號萬兆電口模塊的功能特點如下表所示：

  選擇SFP+轉RJ45端口解決方案前需要考慮的4個因素

  在實際數據中心和高密度布線中，網絡升級是一個復雜的過程，在轉換端口之前我們需要考慮以下四個重要因素：

  網絡速率

  隨著運營商對高帶寬需求的增加，數據中心網絡不斷進行擴展和升級，從早期的1G提升到10G、25G甚至更高?，F(xiàn)今，10GBASE-T (IEEE 802.3ae) 以太網標準是數據中心使用最為廣泛的通信標準。萬兆電口(10GBASE-T )模塊具有自動協商的向后兼容性，可以與上一代10/100/1000BASE-T網絡兼容，無縫遷移到10G網絡。由此可知，當我們需要將網絡升級至10G時，可以選擇SFP+轉RJ45端口解決方案。

  網線類型

  網線(即雙絞線)由兩根具有絕緣保護層的銅導線組成，減少了電磁干擾(EMI)的影響和線對之間的相互干擾，提高了電磁兼容性。如今，網線常使用鋁箔作為屏蔽層，以降低線外串?dāng)_的影響，保護信號不受相互干擾。目前，市面上的Cat5e、Cat6、Cat6a、Cat7和Cat8網絡跳線可與萬兆電口模塊連接使用，其中萬兆電口模塊與Cat6a及以上網線搭配使用時，傳輸距離可達80m。

  延遲

  眾所周知，延遲關系著數據傳輸性能的好壞，延遲越低，設備通信效果越好。萬兆電口模塊的延遲大約為2.6微秒，性能較穩定，可以在銅纜上準確無誤地傳輸數據。

  功耗

  對于數據中心專業IT人員來說，有源設備功耗大小至關重要。畢竟，設備每消耗一瓦特意味著需要額外消耗兩瓦電為其降溫，增加數據中心運營成本?，F(xiàn)如今，光模塊主要向著低功耗方向發展，以飛速(FS)萬兆電口模塊為例，其功耗在2.5W以下，傳輸距離越遠，功耗越低。

  SFP+轉RJ45端口解決方案的優缺點

  優點

  1、采用普通RJ45連接器，支持向下兼容，網絡升級成本更低;

  2、相比額外購買10GBASE-T電口交換機，更經濟高效;

  3、相比使用10G SFP+轉RJ45光纖收發器，更穩定可靠;

  4、支持多種傳輸速率(10/100/1000Mpbs及10Gbps)，易于操作和管理;

  缺點

  1、相比光纖布線，其功耗更高(尤其連接交換機的多個端口時);

  2、相比光纖布線，其熱量更高(尤其連接交換機的多個端口時);

  3、增加網絡延遲(尤其是在連接多個節點時);
