塑料光纖在通信網中的應用

　　隨著光通信產業的迅速發展，光纖作為光信號的傳輸介質，起著信息高速公路的作用。目前，石英光纖由于其寬帶、低損耗及適合長距離通信傳輸?shù)膬?yōu)勢，占據著光通信的主要市場。然而，由于石英光纖芯徑小、連接復雜、成本高，所以在光纖入戶時遇到很大的困難。隨著短距離、大容量的數據通信系統及照明等工業的迅速發展，塑料光纖(plastic optical fiber,POF)以其芯徑大、對接容易、柔韌性好、可塑性強、重量輕及價格低廉等優點而受到國際上的普遍關注。塑料光纖在短距離通信和光纖傳感方面有著石英光纖所不具備的優點，因此使其占據明顯的優勢，已成為實現短距離通信網絡的理想傳輸介質， 在未來家庭智能化、辦公自動化、工控網絡化、車載機載通信網及軍事通信網的數據傳輸中具有重要的地位。目前對塑料光纖的研究主要集中在降低損耗、提高帶寬和耐熱性等方面。鑒于此，我們設計了以塑料光纖為傳輸介質的全光網絡傳輸系統和語音電路傳輸系統。

　　1、 塑料光纖的傳輸特性

　　同其它通信傳輸介質一樣，表征塑料光纖性能的主要指標有：損耗、色散和帶寬及相關的化學性質。本文只討論塑料光纖在通信方面的性能。

　　1.1 損耗特性

　　POF的衰減主要受限于芯包塑料材料的吸收損耗和散射損耗。吸收損耗主要來自碳?xì)滏I拉伸振動的本征吸收;散射損耗是因為光在傳播過程中改變了傳播方向造成的能量衰減。PMMA(Polymethyl methacrylate, PMMA)芯塑料光纖在650nm 波長的理論損耗極限是106dB/km 左右， 實際做成的這類光纖傳輸損耗在100~300dB/km(650nm 波長)。GI-POF 比SIPOF的損耗一般要略高一些，因為無論采用摻雜劑還是采用其它單體與MMA(Methyl methacrylate, MMA)共聚所形成的GI-POF， 很難達到與純PMMA 同樣低的損耗。PMMA 塑料光纖的傳輸損耗已接近理論極限，從實驗結果觀測PMMA 階躍型塑料光纖的損耗光譜，三個低損耗傳輸窗口分別位于可見光570nm 波長處、650nm 波長處和近紅外780nm 波長處。在650nm 波長處的損耗值僅為110dB/km， 非常接近于106dB/km 的理論極限。為降低PMMA 塑料光纖的損耗，可采用氟原子代替PMMA 的氫原子，使基體材料吸收光譜的特征峰向長波長方向移動，從而使可見光與紅外區域的損耗降低，也使氟化聚合物芯(PF)POF 的工作波長延伸到了840~1310nm 處，傳輸速率為2.5Gb/s，傳輸距離超過500m。日本Asahi Glass 公司研制的氟化梯度折射塑料光纖的衰減系數達到， 在850nm 波長處為41dB/km，1300nm 波長處為33dB/km。全氟化梯度型塑料光纖損耗的理論極限在1300mn 波長為處0.25dB/km，在1500nm 處的損耗可低至0.1d/km，這完全可以和石英光纖的損耗相比擬，為塑料光纖在通信中使用G.652 光纖通信的部件提供了可能， 也為塑料光纖在通信網中的廣泛應用奠定了基礎[1]。

　　1.2 帶寬特性

　　帶寬是光纖波導的一個重要特點，帶寬大小決定了光纖的信息傳輸能力。增加光纖帶寬通常有兩種方法：減小光纖芯的數值孔徑(NA)，較小的NA 使得光纖中具有傳輸較低階的模式， 從而減小了模間色散，故能使光纖帶寬得到提高;改變光纖芯的折射率，當梯度折射率光纖具有接近于拋物型的最佳折射率分布時，光纖的模間色散最小，可以獲得最佳帶寬性能。另外，當入射光源的孔徑較小時，光纖中只有部分模式激發， 色散小于光纖中全部傳輸模被激發的情形，因而也可以獲得相對高的工作帶寬。用作短距離光傳輸介質的塑料光纖， 按其折射率分布形狀可分為兩種：階躍折射率分布塑料光纖和梯度折射。率分布塑料光纖。階躍折射率分布塑料光纖由于模間色散作用使人射光發生反復的反射，射出的波形相對于人射波形出現展寬， 故其傳輸帶寬僅為幾十至上百兆赫茲/千米。氟化梯度折射率分布塑料光纖從選擇低色散的材料出發，再以優化的梯度折射率分布手段，即可將其折射率分布指數在0.85~1.3μm 波長范圍內選定為2.07~2.33，從而抑制模間色散，控制出射光波相對于人射光波展寬的效果，進而可制得傳輸帶寬高達幾百兆赫茲/千米至10GHz/km 的梯度折射率分布的塑料光纖[2]。

　　1.3 色散特性

　　階躍型塑料光纖的數值孔徑(NA)在0.5 左右，帶寬距離可以達40MHz·100m，已應用于工業控制中，但由于其帶寬較小，不適于在航空和室內的通信網絡中應用。小NA 階躍型塑料光纖的NA 值約為0.25～0.3。較小的NA 使得光纖中只傳輸較低階的模式， 從而減小了模式色散，使帶寬提高210MHz·km。為了保證良好的連接性能，NA 值不能再小。多模梯度光纖的帶寬與光纖的折射率剖面、光源的譜寬和入射孔徑有關。當光纖具有接近于拋物型的最佳折射率剖面時，光纖的色散最小，可以獲得最佳的帶寬性能。因材料色散較大，在650nm 波長的帶寬僅為3GHz·100m。全氟化漸變型塑料光纖在650nm 波長的帶寬大約是PMMA漸變型塑料光纖的3 倍。材料在近紅外區的色散較小， 全氟化漸變型塑料光纖在1300nm 波長的帶寬可以達到100GHz·100m，比石英多模光纖的帶寬更高。

　　1.4 溫度特性

　　塑料光纖耐熱性能差是一大缺點，這主要是因為塑料本身的熔點低。在通信過程中，較高的環境溫度影響了GI-POF 的折射率分布形狀是否穩定， 從而影響塑料光纖的性能。目前試驗中PMMA POF 連續200小時在85°C 狀態下?lián)p耗增加小于0.15dB/m， 常溫下連續工作150 小時損耗增加小于0.02~0.035dB /m，穩定度接近200~700 個小時。對于商用的梯度聚合物光纖，可工作于-40~85°C 的溫度范圍，長時間地加熱到70℃而不會對光纖截面的折射率分布線型造成影響，同時也不會影響到光纖的帶寬和傳輸損耗。

　　2、 塑料光纖在通信網中的應用

　　2.1 塑料光纖全光網絡傳輸系統

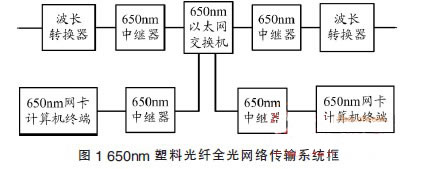

　　目前已經開發研究出用于650nm 塑料光纖的通信網傳輸系統，該系統采用漸變型塑料光纖(GI-POF)為傳輸介質，其纖芯直徑980μm，包層直徑100μm，系統工作波長為650nm，傳輸信息速率l00Mb/s，傳輸距離可達100m 以上。該系統解決了通信系統全光網絡中“最后一公里”的瓶頸，使光信息流在網絡傳輸和交換時始終以光子的形式存在，為光纖到桌面、到用戶、到終端提供了一種比較理想的技術支撐[3]。圖1 為650nm 塑料光纖傳輸系統組成全光網絡框圖， 主要由650nm 光以太網交換機、650nm 光網卡、650nm 光中繼器、650nm 塑料光纖光纜和塑料光纖連接器等組成。光波長轉換器是以兩片交換芯片為核心組成的光波長轉換系統， 可分別將650nm 波長的光信號轉換為850nm 波長、或l3l0nm 波長、或1550nm 波長的光信號，實現不同工作波長系統間信號的轉接。光中繼器的核心部件是兩個光收發模塊，POF 收發模塊由光發送機、光接收機和連接器組成?！　?/p>

　　2.2 塑料光纖在語音電路中的應用

　　光纖語音電路由光發射電路、塑料光纖和光接收電路三部分組成，其工作原理是：音頻信號最初為聲波，由發送器的電子麥克風轉換為電信號，此信號由LM358 組成的音頻放大器放大，并且借助于一個單獨的晶體管控制LED 的端電壓，將電信號轉換為光信號送入光纖或光纜。在光纖或光纜的另一端，光信號照射到接收器的光電檢測器上再將其轉換為電信號，此信號被放大并送入揚聲器轉換為聲波恢復為原始信號[4]。

　　2.2.1 發射器電路板

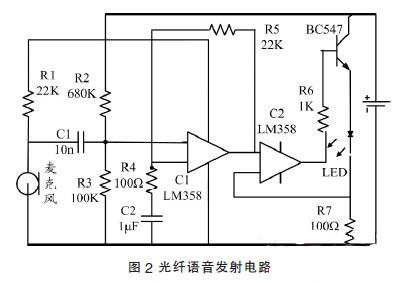

　　此電路主要是把音頻信號經麥克風轉換為電信號，電信號經濾波器和多級放大器把微弱的電流信號轉換為適合半導體二極管發光的電壓信號，在晶體管的調制下把電信號轉換為光信號送入光纖中進行傳輸。在發射器電路上有一個話筒和調制LED 發光的線路。LED 裝在塑料殼中以便于連接光纖或光纜進行發送信號。在實驗室里，設計操作可以使用200m 的塑料光纖傳送語音信號，也可以使用玻璃光纖在更遠的距離內通信。光纖語音發射器電路如圖2 所示。

　2.2.2 光電接收器電路板

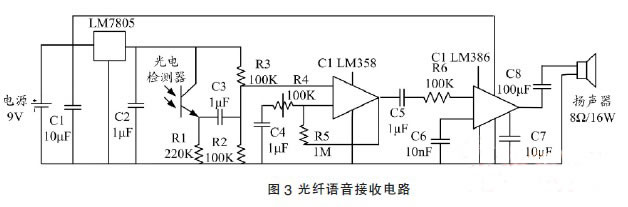

　　在接收器電路板上通過光電檢測器把光纖傳輸?shù)奈⑷豕庑盘栟D(zhuǎn)換為電信號，經電容濾波、運算放大器放大，把電流信號轉換為電壓信號，放大到適合揚聲器輸出的電壓，恢復原始的語音信號。光纖語音接收電路如圖3 所示。

　　3 、結束語

　　塑料光纖以低成本、輕重量、耐震動和便于安裝使用等優點逐漸進入千家萬戶，已經成為實現短距離通信網絡的理想傳輸介質。在實驗室研究、下一代短距離光傳輸系統、智能網絡、辦公自動化和工業控制等通信網的數據傳輸中具有重要的地位和廣闊的開發應用前景。
