基于硅基混合集成技術的新一代數據中心高速光模塊光子芯片

  隨著全球AIGC產業的蓬勃發展，國內外IT大廠數據中心的建設如火如荼，通信領域5G、6G網絡的布局深度也在迅速增加。這一時代背景下，新一代數據中心光模塊的市場需求以及更新迭代速度將大幅提升，這對光模塊內部的核心器件——高速光子集成芯片提出了更高的要求，光子集成芯片將在帶寬、成本、速率、功耗等方面面臨變革與挑戰。

  傳統硅光與EML方案

  硅基光電子技術是數據中心及通信領域大量應用的技術平臺。傳統的純硅光方案（硅光V1.0）基于其成熟的流片工藝，易于量產且集成度方面有一定的優勢。但由于硅材料本身沒有電光響應，硅基調制原理是基于等離子色散效應，調制帶寬受限（2-3V驅動電壓下的上限30GHz對應PAM4單波100Gbps），因此基于硅和硅基襯底，多材料體系的各類混合集成（硅光V2.0）平臺已成為熱點技術。

  近期國內主流學術期刊指出，目前可用作光子集成平臺的材料很多，諸如硅（Si）、薄膜鈮酸鋰（TFLN）、氮化硅（Si3N4）、磷化銦（InP）和砷化鎵（GaAs）等是當下集成光子學研究的熱門材料，在這些材料平臺上人們?nèi)〉昧司薮蟮耐黄坪瓦M展。需要指出的是，目前還沒有一種完美平臺材料可以實現高效的片上光產生、傳輸、操控和探測等各項需求，這也是科研界的普遍共識之一。因此，混合集成和異質集成被認為是當下解決全光集成器件或芯片的必由之路。

  薄膜鈮酸鋰作為新的集成光電子材料，近年來受到了廣泛的關注，其本身具有的高電光系數、大帶寬、高功率、高穩定性、低驅壓、低損耗等優異特性，可實現超快電光響應和高集成度光波導。隨著刻蝕工藝的突破，基于CMOS工藝所制備的薄膜鈮酸鋰調制器可以很好的發揮其高速調制的特性，能夠滿足PAM4單波200Gbps甚至單波400Gbps的速率要求。

  由于技術成熟度相對較高和供應鏈更加成熟，基于III-V 族半導體的EML方案仍是目前400G光模塊的主流解決方案。但在數據中心800G甚至更高速率的需求下，傳統EML方案雖然在調制速率上可以滿足單波200Gbps速率的要求，但其成本較高且工藝復雜，產品良率并不樂觀，這都限制了EML方案在數據中心高速光模塊上的應用。同時單波100Gbps的EML供應商全部是海外廠商（美國和日本為主）。而相比于傳統硅光平臺（硅光V1.0），薄膜鈮酸鋰晶圓級刻蝕工藝目前尚不成熟，器件尺寸也不具備優勢。面對當前的市場需求及技術瓶頸，易纜微基于硅基混合集成技術（硅光V2.0）平臺開發了高速混合集成光子芯片。該技術平臺作為硅光V2.0平臺，以成熟的硅光工藝制備硅基無源光器件，通過混合集成技術鍵合薄膜鈮酸鋰，并以薄膜鈮酸鋰高速調制的特性解決純硅光平臺調制速率的問題，相比于純硅光（硅光V1.0）或純薄膜鈮酸鋰晶圓平臺，易纜微混合集成技術（硅光V2.0）平臺充分發揮了硅光無源及鈮酸鋰有源調制方面的優勢，將硅與鈮酸鋰這兩種材料完美結合。

  易纜微硅基混合集成技術平臺

  易纜微基于自主知識產權的硅基混合集成技術（硅光V2.0）平臺，成功設計并制備了數據中心高速光模塊光引擎芯片。在芯片調制區域，輸入光源從硅基波導層耦合至薄膜鈮酸鋰波導層，經薄膜鈮酸鋰MZ調制器實現光調制后，再次耦合回硅基波導層至光輸出。

易纜微硅基混合集成技術平臺

  在這一技術方案中，硅基波導與鈮酸鋰波導的高效耦合保證了芯片的低插損。經設計優化后，硅基/鈮酸鋰波導垂直耦合單次插損實測低于0.2dB。薄膜鈮酸鋰MZ調制器用于實現高速光信號調制，經光學及行波電極設計，調制器可以實現大于67GHz的電光調制帶寬，可支持單波200Gbps高速信號調制。

硅基/鈮酸鋰混合集成電光響應測試

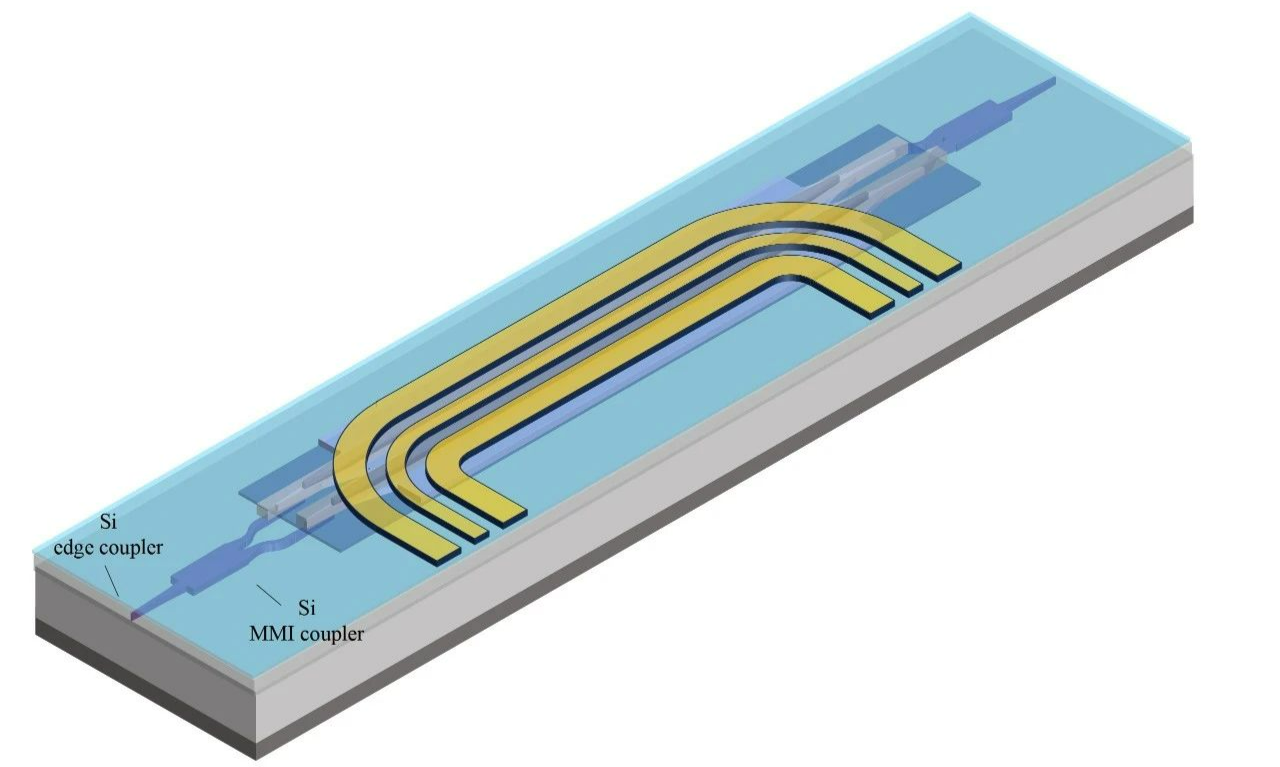

LN/SiN異質集成MZM芯片結構示意圖

  研發設計

  除了實現芯片高帶寬的性能需求，易纜微在芯片的低驅壓及小尺寸等方面研究工作也取得了很大的進展。常規薄膜鈮酸鋰調制器的尺寸較長，其半波電壓長度乘積（Vπ·L）通常在2~3 V·cm左右，對應于2.4V的半波電壓，調制器的長度通常在10mm左右，這會導致芯片尺寸過大（長邊超過10mm）。易纜微設計的通過彎曲折疊調制器的方式，可有效縮短調制器的尺寸長度，能夠?qū)⒄{(diào)制器的長度縮短至4mm以下，完全可以達到傳統硅光調制器芯片的長度尺寸，可匹配現有的光模塊規格完成封裝。

  電光調制器的調制效率通常用Vπ·L來評估，此數值越低表明調制效率越高。對應特定值的Vπ·L，調制區的長度和半波電壓理論上會相互制約，即低驅壓和小尺寸難以同時實現。為了同時使薄膜鈮酸鋰電光調制器達成低驅壓和小尺寸，易纜微通過在電極和鈮酸鋰平板層間增加緩沖層以降低金屬電極的吸收損耗，并通過光學參數優化降低Vπ·L的值。經過這一設計優化，硅基/薄膜鈮酸鋰混合集成電光調制器的Vπ·L可由2 V·cm以上降低至1.2 V·cm,極大緩解了低驅壓和小尺寸之間的限制。

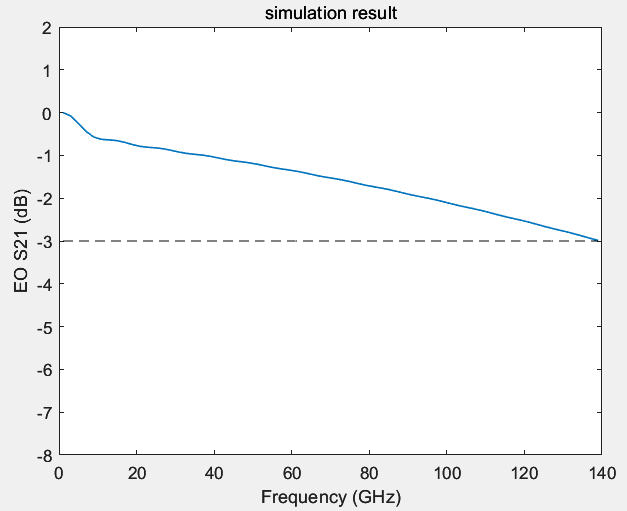

  易纜微在硅基混合集成技術（硅光V2.0）平臺上擁有完全自主的知識產權及技術優勢，可根據客戶需求設計并制備客訂化的混合集成光子芯片。面對光通信行業的市場需求，易纜微將會持續發布多類規格速率的混合集成光子芯片產品，包括400G/800G/1.6T DR-4(8)光子芯片，400G/800G/1.6T FR-4(8)光子芯片等產品。同時，為應對未來光通信市場更高的帶寬速率需求，易纜微將持續投入研發更高速率的光子芯片產品，在最新設計的硅基混合集成光芯片中，其電光調制帶寬已仿真結果超過130GHz，這一方案可以支持未來單波400Gbps光模塊3.2T的產品需求。

易纜微單波400G光芯片電光響應

  適配LPO光模塊的硅基混合集成光芯片

  隨著AI算力對400G/800G光模塊需求的增加，成本優勢突出且可滿足AI算力短距離、大寬帶、低延時的LPO（Linear-drive Pluggable Optics）光模塊方案逐漸成為市場熱門選擇。LPO技術采用了線性直驅的方式，對于目前市場所需的單波200Gbps LPO光模塊，其模塊鏈路中對所有元件的線性度要求高，尤其是電光調制器。在已報道的工作中，通常使用交調信號的SFDR來評估調制器的線性度。傳統的純硅調制器SFDR為97dB·Hz2/3，而薄膜鈮酸鋰調制器可達到120dB·Hz2/3。EML方案的線性度相比于純硅和薄膜鈮酸鋰調制器方案則更低?；诒∧も壦徜囌{(diào)制器高線性度和高帶寬的特性，易纜微設計和制備了用于單波200Gbps的LPO光模塊的硅基混合集成光芯片，目前這一產品正在與部分客戶開展項目合作測試。
