面向光學共封裝（CPO）的外部光源

  ICC訊（編譯：Aiur） NeoPhotonics(新飛通)官網的最新博客文章介紹了應用于共封裝光學(Co-Packaged Optics，CPO)的外置光源。相比于可插拔光收發器，CPO作為一種光收發器技術，其目標是增加端口密度和光電接口速率，并且顯著降低功耗。它是為未來應用而設計，例如基于太比特處理器的人工智能(AI)和機器學習(ML)以及數據中心51.2 Tb/s或更高的以太網交換機。作為結果，CPO收發器的研究合作已經在CPO合作加入發展論壇、OIF和COBO等行業標準機構內開展。

  以數中心51.2Tb/s以太網交換機為例，多個CPO收發器圍繞熱源的中央以太網交換機芯片，它們功耗高達數百瓦(目前最先進的25.6Tb/s交換機功耗為300多瓦，參考[4])。所有CPO收發器都必須靠近中央的交換芯片，以保持每通道112Gb/s的高RF信號保真度(Signal Fidelity)，未來四年將發展至224 Gb/s。但是，由于CPO收發器靠近熱源的中央交換機芯片，因此通常使用硅光子IC (PIC)與交換機芯片連接，這是因?yàn)?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e7%a1%85%e5%85%89&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">硅光PIC對寬泛的工作溫度變化不敏感。在其他方面，基于InP材料的激光光源對工作溫度極其敏感，如果太靠近熱源的中央交換機芯片，將導致其自身可靠性的下降。帶有內置DFB激光器的CPO模塊就會面臨這類工況，在這種情況下，必須搭配輔助的激光器來支持主激光器。

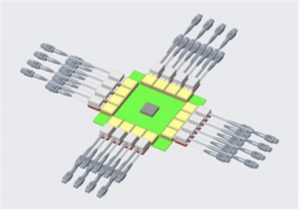

圖.1 16塊CPO收發器圍繞中央交換機芯片 [2]

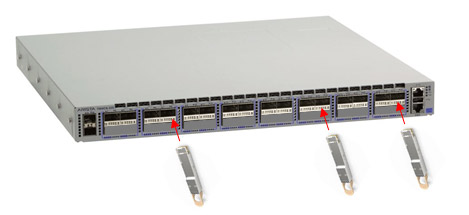

  圖2中的可插拔模塊(例如DD-QSFP)可以包含多個O波段波長的半導體激光器。將CW光源(包括微控制器、TEC，DC-DC轉換器)提供給對溫度不敏感的硅基PIC的另一種方法，是將激光器放置在交換機的外部，如圖2所示，因此將其命名為外部光源(ELS)。使用可插拔ELS模塊的概念很有趣，因?yàn)椴粌H解決了人眼安全問題，而且還可以在出現故障時進行現場更換。假設所有其他 CPO組件和以太網交換機都是高度可靠的，那么當使用可插拔ELS模塊時，整個以太網交換機就可以更加可靠且適合實際使用。

圖2 可插拔模塊中的外部光源。以太網交換機在內部安置CPO收發器(激光器除外)

  行業趨勢是讓每個激光器的輸出功率為18~23 dBm，以便CPO收發器中的4至8個硅調制器共享?？梢詫⒂糜诩す夤β使蚕淼?：N(N = 4或8)濾波片集成在硅光子PIC上。連接ELS 和CPO收發器的光纖應該是保偏光纖，這需要在盲插(blind-mated)連接器的結點進行仔細的機械設計。此外，在交換機內，可能需要包含單個N+1:N或多個1:2光保護開關，以提高整體系統可靠性。總體而言，標準組織仍然需要制定許多關于ELS的詳細光學、電氣、熱學和機械參數。

  相關報道

  [1] http://www.copackagedoptics.com

  [2] https://www.lightwaveonline.com/optical-tech/components/article/14199184/oif-launches-32t-copackaged-module-project; OIF Implementation Agreement of a 3.2Tb/s Co-Packaged Optical (CPO) Transceiver (draft).

  [3] https://www.onboardoptics.org/presentations

  [4] https://www.servethehome.com/xsight-labs-x1-25-6t-switch-chip-for-the-800gbps-era/

  [5] https://www.slideshare.net/LeahWilkinson3/designcon-2019-112gbps-electrical-interfaces-an-oif-update-on-cei112hg

  [6] https://www.frontiersin.org/articles/10.3389/fphy.2015.00037/full

  [7] https://www.researchgate.net/publication/339758040

  [8] http://www.copackagedoptics.com/wp-content/uploads/2020/01/ELS-Guidance-Doc-v1.0-FINAL.pdf

  作者：Winston Way
