傳能光纖及組件

  ICC訊 激光，因其高的亮度和相干性、出色的方向性和單色性，備受世界關注，在短短的60年里，激光技術得到了飛速發展。隨著激光技術的提升，工業激光器已全面應用于傳統工業，并推進傳統制造業水平不斷升級，走向智能制造。激光相關產品也逐步走入人們的日常生活中，我們熟知的應用有激光切割、激光焊接、激光打標、激光投影、激光印刷、激光醫療等等。

  圖1 (a)激光加工，(b)激光投影，(c)激光醫療

      那么，在實際應用中我們?nèi)绾慰刂萍す?，將其精準指向目標區域呢?這就必須用到傳能光纖及組件了。通俗的說，傳能光纖是指能夠?qū)崿F(xiàn)激光能量傳輸?shù)墓饫w，它具有高的功率傳輸能力、良好的柔韌性、較高的強度、低傳輸損耗和高的損傷閾值等優良特性。傳能組件主要是指與傳能光纖相匹配的器件，比如高功率輸出頭、集束連接器等。作為光源與待處理材料的紐帶，傳能光纖及組件在激光應用過程中必不可少。它實現了能量的柔性傳輸，將光能精準地導入到待處理區域，是精密加工的重要一環。

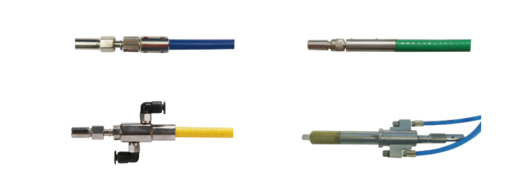

  圖2 傳能光纖組件產品(左邊D80連接器，右邊SMA連接器)

  傳能光纖及組件產品系列介紹

  根據應用不同，傳能光纖及組件類型選擇也不一樣。以下重點介紹傳能組件產品在工業激光加工、激光投影、印刷以及醫療美容等常見應用場景的性能及指標要求。

  工業激光加工用傳能光纖及組件

  工業激光加工時，高能量密度的光源通過傳能光纖跳線照射到待處理材料上，材料吸收光能后溫度迅速升高而熔化或汽化。這要求傳能跳線必須承受較高的光損傷閾值，才不會在高能量密度光傳輸時被燒壞。此外，光傳輸效率要高，高的傳輸效率一方面減少傳輸損耗，最大化光能量的應用，另外一方面也減少了因損耗而導致的熱效應。由于加工是動態過程，傳能跳線會隨著加工設備的移動而移動，這也對傳能跳線材質提出一定要求，要具有良好的柔性且耐磨性好。

  目前，工業激光加工應用主要有高功率用QBH輸出頭以及中低功率用HP-SMA與D80光纖連接器兩大類，根據功率強弱和使用環境又可以分為帶水冷及不帶水冷兩種類型。然而，市場上的產品主要依賴進口，存在價格高、交付不及時、售后不到位等問題。長飛公司經過多年的技術研究開發，在特種傳能光纖領域具備了從預制棒-光纖-組件的全產業鏈的定制能力，提供的特種光纖及組件產品，能更好的滿足客戶應用需求，并保障交付及售后等服務。

  如圖(2)所示，長飛公司傳能光纖采用不銹鋼保護鎧管，具備中心夾持度好、傳輸效率穩定等優良特性。這些產品采用特殊包層大芯徑能量光纖，通過優化纖芯、包層直徑，并配合連接器與傳能光纜連接工藝，精密拋磨端面實現光纖高效率耦合和高能量傳輸。下圖3為客戶拷機測試D80產品，在線拷機24h，使用光纖芯徑200/220，通光功率150W@915nnm，通光效率>90%(長度小于10m)，功率無下降。

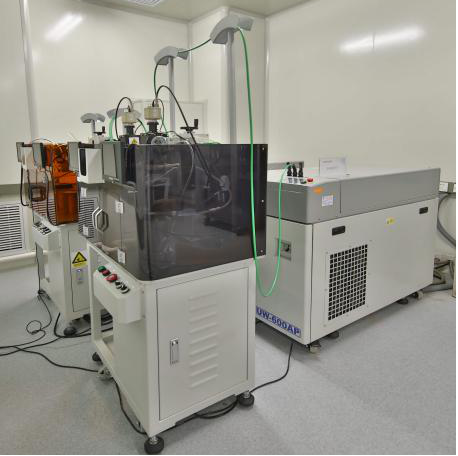

  圖3 客戶端烤機驗證

  激光投影、激光印刷用多芯集束跳線

  不同于常規的單芯傳能光纖組件，激光投影及印刷用多芯集束傳能光纖組件具有多端口輸出，如圖4(a)所示。該多芯集束傳能光纖組件采用特制插芯制成，同時通過優化的集束端制造工藝，可有效防止激光積累產生的熱量而帶來的負面影響。長飛公司多芯集束跳線在客戶端進行在線拷機240h的通光實驗，通光效率>95%(長度小于4m)，功率無下降。根據客戶的特殊使用需要，我們還能提供矩形或正方形集束產品。

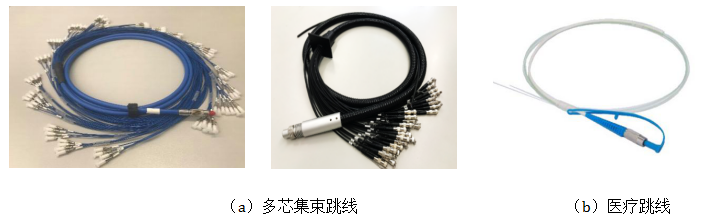

  圖4 多芯集束跳線及醫療跳線

  醫療用鈥光纖跳線

  醫用鈥光纖跳線因其特殊的工作波長，廣泛應用于臨床醫療領域。鈥激光工作波長2140nm，在水的吸收范圍內，水吸收大量的光能量，可減少對周圍組織的損傷，使得術后反應輕、傷口愈合快。鈥光纖跳線可應用于泌尿外科、五官科、皮膚科、婦科手術等等。長飛公司的鈥光纖跳線產品已通過生物兼容性試驗，且適用波長范圍寬(532nm~2200nm)，如圖4(b)所示，采用純硅芯和雙包層設計，提高了780nm~2140nm的激光傳輸效率，此外還可提供不同芯徑光纖滿足各種需求。

  秉持“智慧聯接 美好生活”的使命，長飛公司將持續以客戶為發展動力，繼續探索特種光纖在不同領域的應用，推動光纖應用技術進步，為客戶和社會創造更多價值。

  以上產品都將亮相2020年中國國際光電博覽會，長飛公司展臺6B51，歡迎蒞臨參觀!
