臺積電在臺興建全球最尖端半導體2nm芯片廠

摘要:臺積電日前已開始建設全球最尖端半導體2nm芯片的新工廠。

  ICC訊  據日經亞洲報道,臺積電日前已開始建設全球最尖端半導體2nm芯片的新工廠。2022年夏季以來,半導體市場大幅下滑,但臺積電并未放緩?fù)顿Y步伐。在臺海局勢備受關注的背景下,從最圖片可以看出尖端半導體在中國臺灣的進一步集中。

  位于臺北市西南60公里處,可以說是中國臺灣心臟地帶的科技園區“臺灣硅谷”。如同圍繞著臺積電總部,云集中國臺灣內外的眾多相關企業鱗次櫛比。

  在臺積電總部后方的丘陵地帶,在相當于約12個東京巨蛋體育場的約55萬平方米的廣闊面積內,一座計劃開始制造2納米(納米為十億分之一米)芯片的新廠房已悄然竣工。

  相關供應商表示,2nm芯片工廠的投資額約為2萬億日元(約合人民幣1045億元)。臺積電計劃在這里建立四個這樣的工廠。對于臺積電來說,這也是有史以來最大的項目。建設工作的進度相當緊湊,因為該公司還計劃在兩年后的2025年盡快開始量產。

  在全球半導體行業,尤其是最近三年,廠商之間的差距逐漸拉大。2020年春天,疫情在全球蔓延之際,臺積電推動當時最先進的5nm芯片量產,引發業界沸騰。

 競爭對手的斗爭

  另一方面,韓國最大的競爭對手三星電子也涉足5nm芯片,但“良品率沒有提升,舉步維艱”(日本供應商高管)。美國的英特爾更是遠遠落在后面,產業從此進入“臺積電頂電時代”。到2022年底,臺積電將成功量產3nm芯片,成為進一步領先5nm芯片的最前沿產品。趁著這個勢頭,超半導體2nm芯片超3nm的新廠建設已經啟動,這就是臺積電的現狀。

  與目前最先進的3nm芯片相比,2nm芯片的加工性能提升了10~15%。功耗可降低25%至30%,并可延長智能手機等的“待機時間”。

  2nm芯片的生產難度特別高,這對芯片行業也有著特殊的意義。因為如果臺積電成功實現量產,臺積電占據全球尖端芯片市場90%以上份額的壟斷地位或?qū)⑦M一步鞏固。

  在2nm芯片領域,除了傳統半導體的技術進步縮小電子線路的線寬外,臺積電有望在完全不同的層面上突破重大壁壘。

  長期以來,半導體的發展一直基于以納米為單位縮小半導體基板(晶圓)上電子電路的線寬。 這是因為只要線寬更細,就可以貼裝晶體管等更重要的元器件,通過提高加工速度可以提高半導體的性能。然而,自2020年5nm芯片開始量產以來,產業就面臨困難。這是因為過去10年使用的被稱為“FinFET”的半導體設計結構已經達到了極限。如果試圖進一步減小電子電路的線寬,則經常會出現大量電流泄漏到不應流過的地方的現象。

  為了防止這種電流泄漏,各個公司展開了激烈的競爭,開發了一種名為“納米片(nanosheet)”的新型設計結構,稱為環柵技術(gate-all-around,簡稱GAA),推廣了很長時間。臺積電為此開發工作了大約15年。

  美國的IBM、英特爾、三星也一直在推動發展,但對加工技術要求極其精細,量產難度極大。 三星在2022年部分引入了該技術,但“難以投入生產”(市場分析師)。2022年夏季成立的Rapidus Japan,為推進尖端半導體國產化,也從IBM獲得了技術,力爭實現量產,但能否成功還是未知數。

  采用納米片的2納米芯片將成為最精密、最好的技術——2022年8月,臺積電的首席執行官(CEO)魏哲家在總部所在地新竹舉行的技術說明會上,面對在座的供應商管理層等,對2納米芯片的實用化顯示出極大的自信。

  2023年1月,魏哲家在發布會上表示,2nm芯片的研發進展快于預期,再次強調進展順利。已開工項目的進展也體現了這種信心。

  并未放緩?fù)顿Y步伐

  目前半導體市場受全球通脹及經濟放緩影響,2022年夏季開始面臨需求下滑,尤其是個人電腦及智能手機所用芯片需求不振,連臺積電工廠開工率 已經下降。

  盡管如此,臺積電今年預計在設備上的投資高達360億美元,直接關系到競爭力的尖端領域?qū)ε_灣的投資步伐并未放緩。 在臺積電僅次于新竹的第二大基地所在的南部臺南市,將于2022年底開始量產的5家3納米芯片工廠的生產也在快速推進。

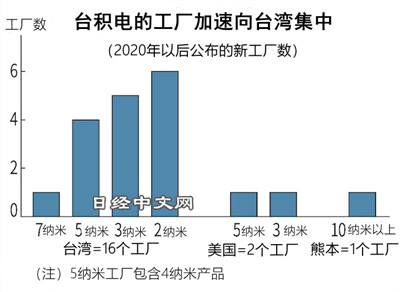

  占全球90%以上的尖端半導體產品的過度集中,未來在臺灣將進一步加劇。 日本經濟新聞社數據顯示,臺積電公布的2020年后尖端產品(7nm以上芯片)新廠數量僅在臺灣地區就達到16家。

  臺積電在美國亞利桑那州只有兩家海外工廠。 此外,美國3nm芯片量產要等到2026年,比臺灣晚了4年。

  雖然指出了臺海的風險,但實際上,目前半導體過度集中在臺灣的局面正在強化。 這種風險在未來可能會進一步增加。(校對/武守哲)
