數據中心100G以太網光纖布線瘦身解決方案

  ICCSZ訊 隨著大數據時代的不斷發展，在AI和云計算等應用的影響下，數據中心已經成為相關企業提升競爭力的必備利器。因此全球的數據中心的服務器數量增速不斷提升，規模也在日益增大，數據中心對光纖布線產品的也相應提出了更多的要求，如：高密度、高強度，低損耗、長壽命等。

  針對綜合光纖布線類產品而言，在數據中心機房空間一定的情況下，高密度布線將大大的提高空間利用效率，同時提高通風效率，降低機房制冷能耗。光迅科技在現有的100G以太網光纖布線解決方案上面完成了瘦身方案的設計。該方案可以在保證產品質量的前提下，滿足客戶更高空間密度的需求。瘦身方案包括1.2mm*2雙工LC跳線、1U144芯配線架、5.5mm32芯MPO主干和2.0mm12芯MPO/MTP跳線。

  一、100G BASE-CWDM4和100G BASE-SWDM4采用雙工LC結構，常規的雙工LC光纜為2.0mm *2結構，現瘦身升級為1.2mm *2結構?，F(xiàn)有1.2mm *2的雙工LC光纖光纜與原有方案相比，光纜的體積減少40%，光纜的重量減少約30%，極大的降低了對光纜槽道的體積和強度的要求，同時降低工程人員施工難度。

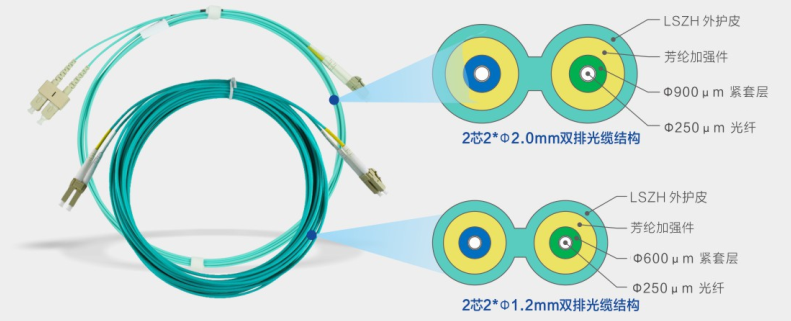

  圖1 2.0mm*2光纜與1.2mm*2光纜對比

  二、與雙工LC光纖光纜配套使用的配線架，由原來的標準19寸1U機架的96芯現升級為144芯。原有標準19寸1U的配線架采用4個24芯的MPO/MTP轉LC模塊盒組成，而現在144芯配線架由12個12芯MPO/MTP轉LC模塊盒組成?，F(xiàn)有的1U機架144芯的配線架與原1U機架96芯相比，在相同的空間內的容量增加50%，大大的提高了機柜利用率。且新型的結構采用抽屜式的結構，方便施工人員安裝以及管理。

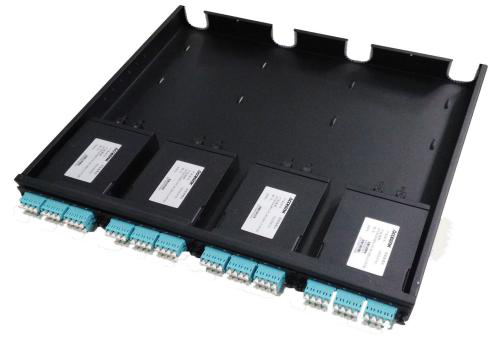

  圖2 原1U機架96芯配線架(左)和現1U機架144芯配線架(右)

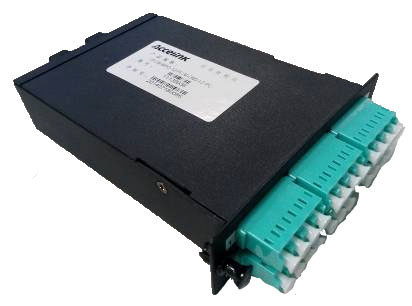

  圖3 原24芯模塊盒(左)和現12芯模塊盒(右)

  三、常規的8芯主干光纜采用的是4.5mm的光纜結構，。現升級瘦身為主干光纜為32芯、5.5mm的外徑，子纜為4個1.4mm光纜結構?，F(xiàn)有的32芯5.5mm主干光纜結構與原8芯4.5mm光纜相比，所占空間比例降低約63%。另在保證機械強度的同時，可以減輕60%的重量，降低了對光纜槽道強度和容量的要求，增加了通風面積，同時能有效的降低施工強度。產品示意圖如下：

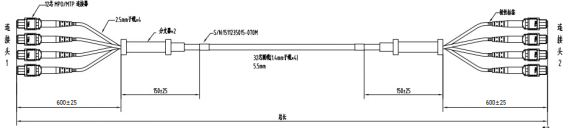

  圖4 5.5mm 32芯主干光纜示意圖

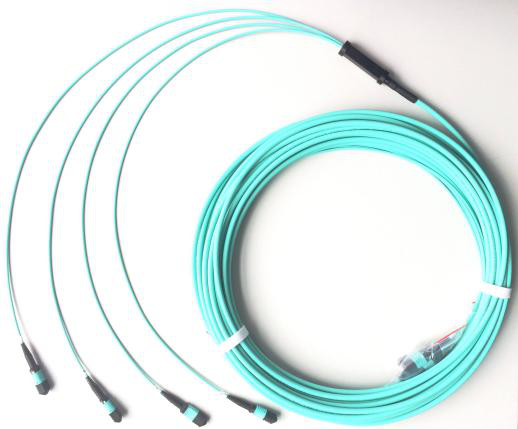

  圖5 5.5mm 32芯主干光纜實物圖

  四、當前100G BASE-SR4和100G BASE-PSM4采用的是MPO/MTP連接器結構，常規12芯光纖光纜為3.0mm，現升級為12芯2.0mm的光纜結構，使用配套2.0mmMPO/MTP散件結構。

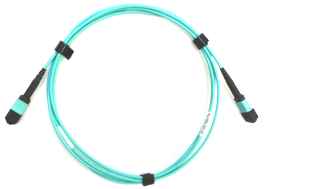

  圖6 MPO/MTP跳線12芯3.0mm光纜圖片(左)和2.0mm光纜圖片(右)

  現有的2.0mm光纖光纜結構與原3.0mm光纜相比，所占空間比例降低約33%。

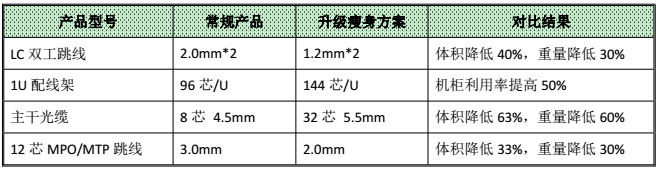

  表1 瘦身方案與常規方案優勢對比表

  光迅科技以客戶為中心，憑借著雄厚的專業光器件技術基礎和不懈的拼搏創新精神，不斷推出滿足客戶需求的光通信產品和解決方案，為客戶創造最大價值，開拓信息社會更美好的明天，共創光網世界無限未來。
