  為什么需要AWG？

  我們知道，DWDM技術可以在單根光纖中傳輸數十個波長，大大擴充了光纖通信系統的傳輸容量。DWDM系統中最早采用的波分復用/解復用模塊是基于介質膜濾光片TFF的，如圖1和圖2所示。這兩種都是串聯結構，不同波長在模塊中經歷不同數量的器件，產生不同的功率損耗。隨著端口數增加，DWDM模塊的損耗均勻性劣化。同時，在最后端口產生的最大損耗是制約端口數量的另一個因素。因此，基于TFF技術的DWDM模塊，其信道數通常不超過16。

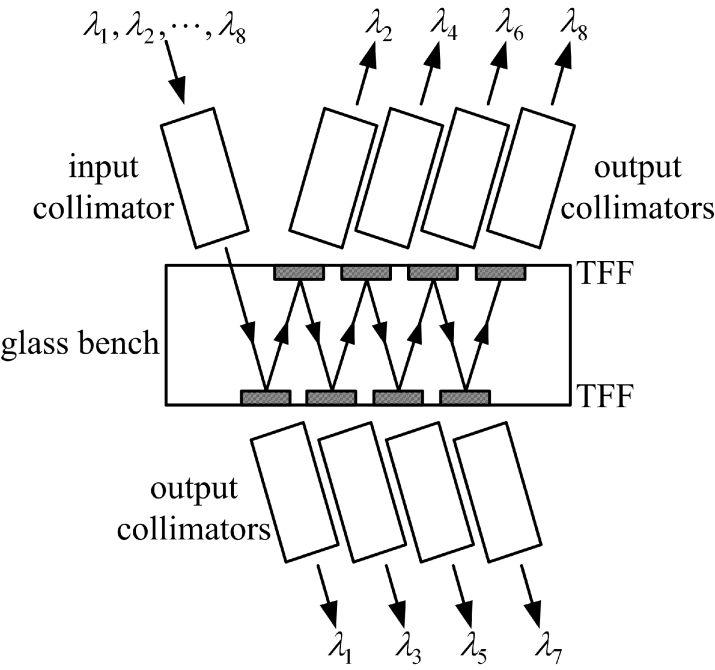

圖1. 基于三端口WDM器件的WDM模塊

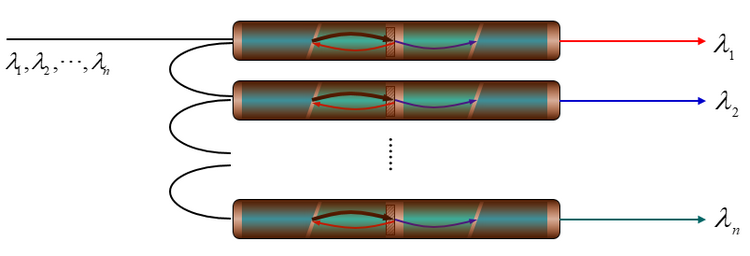

圖2. 迷你WDM模塊結構

  然而，一個典型的DWDM系統，通常在單根光纖中傳輸40或者48個波長，因此需要更大端口數的復用/解復用器。串聯結構的WDM模塊會在后面端口累積太多功率損耗，因此需要采用并行結構，一次性對數十個波長進行復用/解復用操作。陣列波導光柵AWG就是這樣一種光器件。

  陣列波導光柵通常用于波分復用WDM系統中的光復用器Optical (De)Multiplexers，這些設備能夠把許多波長的光復合到單一的光纖中，從而提高光纖網絡的傳播效率。

  AWG的典型結構

  典型的AWG結構如圖3所示，它包括一個輸入波導、一個輸入星形耦合器（圖中自由傳輸區域FPR）、一組陣列波導、一個輸出星形耦合器和數十根輸出波導。陣列波導的長度成等差級數，第一根波導的長度是L0，第i根波導的長度Li為

  (1)

圖3. 典型AWG結構

  DWDM信號從輸入波導進入輸入星形耦合器，經自由傳輸之后，被分配到陣列波導之中。這個分配過程是波長無關的，所有波長被無差別的分配到陣列波導之中。陣列波導對多光束產生相位差，各光束的相位成等差級數，這與傳統光柵中的情況類似。不同波長被色散展開，并聚焦在輸出星形耦合器中的不同位置。不同波長被不同的波導接收，從而實現對DWDM信號的并行解復用。

  AWG工作原理

  為了更好的理解AWG的工作原理，此處從凹面光柵入手進行分析。凹面光柵結構如圖4所示，光柵的槽面分布在一個半徑為R=2r的大圓上，在光柵前面存在一個小圓，其半徑r是大圓的一半，這個小圓稱為羅蘭圓。凹面光柵兼有傳統光柵和透鏡兩種功能，從羅蘭圓上任意一點P1發出的光束，經凹面光柵衍射之后，必定聚焦在羅蘭圓上另一點P2。衍射角θ與入射角α之間滿足關系式（2）。

  (2)

  根據式（2），衍射角θ是波長相關的。當一束復色光波從P1點發出，經凹面光柵衍射之后，不同波長將會聚焦在羅蘭圓上的不同位置（P2點附近）。

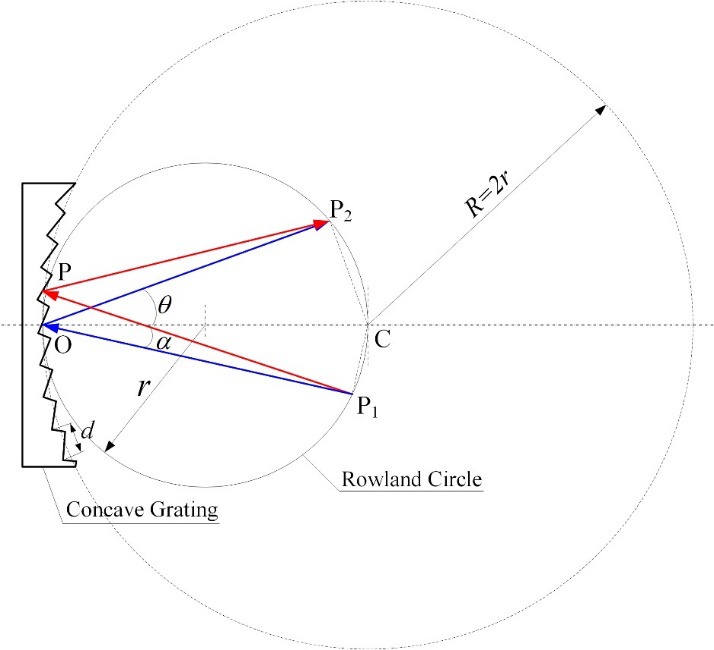

圖4. 凹面光柵的衍射

  現在我們回到關于AWG的討論。輸入/輸出星形耦合器具有類似凹面光柵的結構，圖5是輸出星形耦合器的結構，陣列波導的端口都分布在一個直徑為R=2r的大圓上，而輸出波導的端口都分布在一個半徑為r的小圓（羅蘭圓）上。輸入星形耦合器的結構與星形耦合器類似，差別僅在于數十根輸出波導被一根輸入波導替代，輸入波導的端口位于輸出波導的中心位置C。

圖5. 輸出星形耦合器的結構

  凹面光柵與星形耦合器之間的類比，如圖6所示。在凹面光柵中，復色光束從羅蘭圓上的一點發出，不同波長的光聚焦在羅蘭圓上的不同點。在星形耦合器中，DWDM信號從輸出波導的中心店C（即輸入波導的鏡像點）發出，這個點在羅蘭圓上。如果在陣列波導中能否如凹面光柵一樣，發生反射式衍射，那么不同波長將會聚焦在羅蘭圓上的不同點。然后色散展開的不同波長，被羅蘭圓上的不同輸出波導接收?，F(xiàn)在的關鍵點是，如何在陣列波導中產生反射式衍射。

圖6. 凹面光柵與星形耦合器之間的類比

  因為輸入/輸出星形耦合器的結構類似，我們可以對AWG進行折疊，如圖7所示。在陣列波導中間設置一個反射鏡，將陣列波導對稱分開。陣列波導的左側一半鏡像到右側一半，輸入星形耦合器鏡像到輸出星形耦合器，輸入波導鏡像到輸出波導的中心位置C。因此AWG的工作過程可視同：DWDM信號從輸出波導的中心位置C輸入，經過輸出星形耦合器中的自由傳輸，分配至陣列波導之中；多光束在陣列波導的右半側傳輸至鏡面，被反射的多光束進入輸出星形耦合器；經過星形耦合器中的自由傳輸之后，不同波長的光束聚焦在不同位置，被輸出波導接收，從而實現對DWDM信號的解復用。

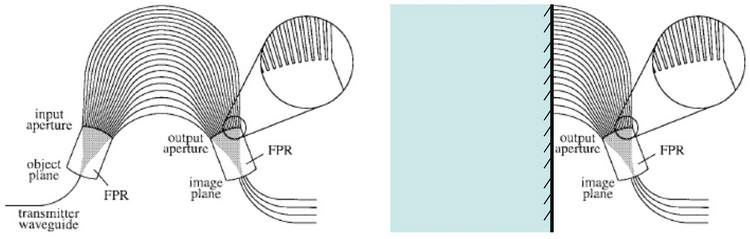

圖7. AWG的折疊操作過程

  陣列波導光柵（AWG）是正在迅速發展的（密集波分復用系統）DWDM 網絡的關鍵器件。AWG可獲得大量的波長和信道數，實現數十個至幾百個波長的復用和解復用，并能靈活地與其它光器件構成多功能器件和模塊。具有高穩定性和優良性價比也是AWG成為DWDM首選的技術的原因之一。

  億源通（HYC）的AAWG(無熱陣列波導光柵)模塊是一種基于PLC(平面波導)技術，不需要額外的電源供電或者溫度控制，屬于純無源模塊；相對于傳統TFF(薄膜濾波器)產品，AAWG具有集成度高、均勻性好、低PMD、插入損耗小等優點?；诔墒斓墓に?，億源通可提供32通道、40通道、48通道甚至更大通道的無熱AWG模塊，封裝方式及擴展端口均可定制化。
