愛普迪：從測試中探索LC連接器選擇的小竅門

  ICCSZ訊 時至今日，光連接器作為光鏈路的連接點已經被廣泛應用，其靈活性和便利性大大促成了今天光網絡商用和民用的推廣。既然已經成為了光鏈路中的標準件,其必然有相應的國際標準和規定來檢驗其性能和規范其互換性。

  關于光纖連接器的標準，可靠性：定義單芯連接器可靠性的有GR326等；定義多芯連接器可靠性的有GR1435等。互換性：定義LC連接器互換性的有IEC61754-20等；定義SC連接器互換性的有IEC61754-4等；定義FC連接器互換性的有IEC61754-13等；定義MPO連接器互換性的有IEC61754-7等…

  這里我們選擇LC連接器來談一談：LC連接器因其體形的小巧，在高密度應用領域扮演的角色也越來越重要，即使是最普通的應用也越來越關注其長久可靠。就連接器本身而言，對于其中重要的機械性能，基于光連接器多年的制作和使用經驗，小談一下LC連接器在機械可靠性測試上的一些體會。

  GR326的機械性能包括：振動測試（Vibration Test）、搖擺測試（Flex Test）、扭轉測試（Twist Test）沖擊測試（Impact Test）、驗證測試（Proof Test）、在線負載傳輸測試（Transmission With Applied Tensile Load）、耐久性測試（Durability）。其中驗證測試（Proof Test）和在線負載傳輸測試（Transmission With Applied Tensile Load）都是對LC連接器的比較具有挑戰性的機械性能測試。

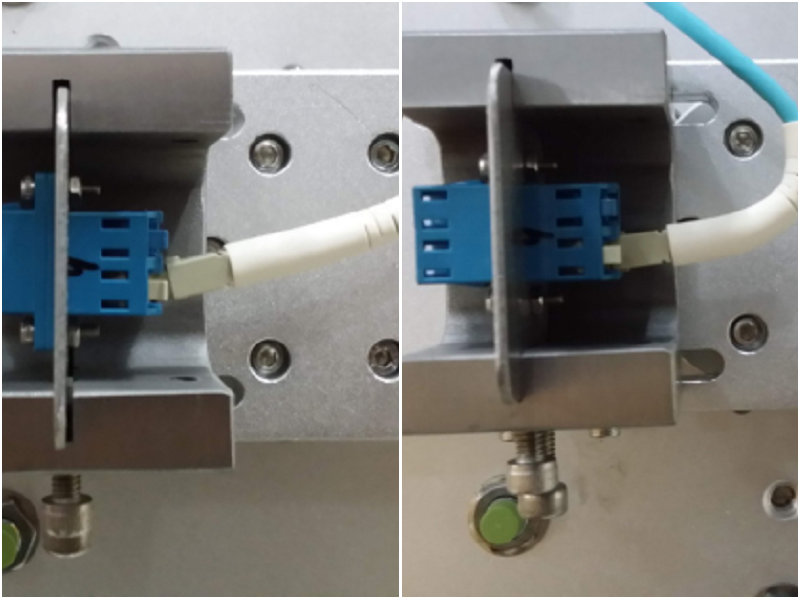

  驗證測試（Proof Test）：搭載好測試系統，”0”角度下的測試一般沒有出現異常，”90°”角度下，當負載達到2.0kgf，LC連接器有小幾率出現前、后體被破壞（如圖一）?！?35°”角度下，負載達到0.25kgf，亦有小幾率出現前、后體不同軸（如圖二）。如果測試過程中，LC連接器是一個整體的話，這樣會避免圖一、二所示的現象。在整體式LC連接器上，經過批量的同樣測試，未出現LC連接器結構被破壞或不同軸的現象。對于多變的應用環境，一體式的LC連接器是一個很不錯的選擇。

（圖一）                                 （圖二）

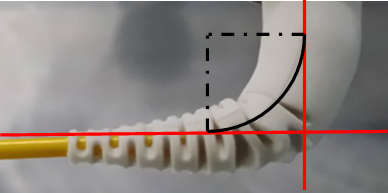

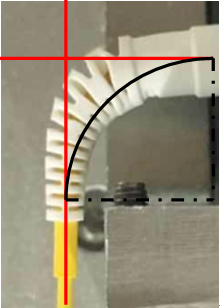

  在線負載傳輸測試（Transmission With Applied Tensile Load）：搭載好測試系統，”0”角度下的測試一般很少出現異常，”90°”角度下，當負載達到2.0kgf，部分LC連接器的尾套會小概率出現（如圖三）的彎曲情況，性能無法滿足使用?！?35°”角度下，負載達到0.25kgf，性能表現變得更糟。我們分析原因是尾套支撐不足，在負載下形成的彎曲半徑太小，光纖產生額外的彎曲損耗，如果能夠保證負載下尾套有足夠支撐力量(保持合理的彎曲半徑或使用抗彎曲光纖)，應當可以滿足在線負載傳輸測試（Transmission With Applied Tensile Load）的所有要求（如圖四）。

（圖三）

（圖四）

  在選擇LC連接器時，充分考慮上述兩種情況，使LC連接器在多變的應用環境中有著足夠的穩定和可靠性，這對于終端使用者還是網絡管理者而言，都將是一勞永逸的。

  【此文章素材來源于愛普迪光通訊（深圳）有限公司（OPTEC Technology Ltd）資深高級開發部主管賀葉輝的分享。

  愛普迪是行業領先的光纖端接解決方案原始設備制造商（OEM）和原始設計制造商（ODM）。我們將憑借卓越的工程技術，以一種最經濟實用的方式，為您提供性能優越的下一代光纖組件產品?！?/span>

  ©愛普迪光通訊（深圳）有限公司版權所有，轉載請注明出處。
