光卓通信推出OECE超小型2芯、4芯光纖連接器

  背景

  隨著對數據帶寬要求的不斷增加，數據中心向400G/800G的不斷演進，對于光模塊尺寸的小型化也提出了越來越高的要求。光纖連接器作為與光模塊配合的連接產品， 對于密度要求也越來越高。傳統的LC連接器已經被慢慢被淘汰，取而代之的是CS，SN， MDC這些更小型的光纖連接器。

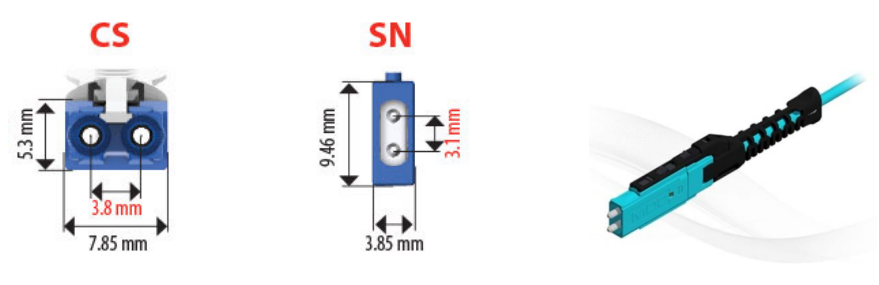

  以陶瓷插芯為核心的多芯連接器的大小，除了取決于外部結構的優化設計，合理利用空間，最關鍵的因素是陶瓷插芯之間的間距。隨著光纖連接器向小型化的演進，各連接器廠商不斷推出新型連接器，陶瓷插芯之間的間距也從LC的6.25mm變?yōu)镃S的3.8mm，以及SN的3.1mm。

  現有技術

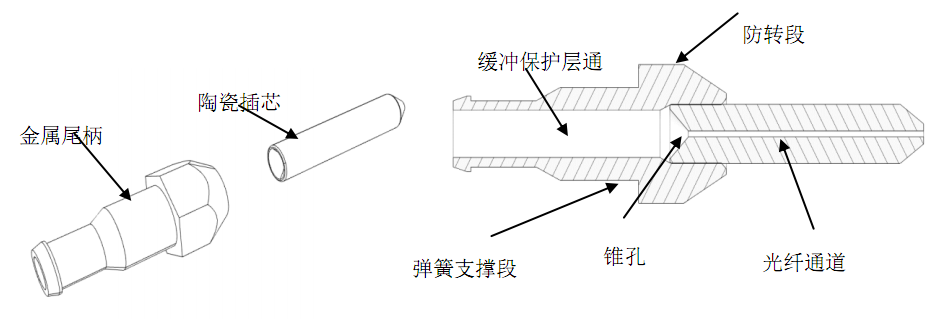

  連接器核心的陶瓷插芯，過盈壓入到金屬尾柄內，組成陶瓷插芯組件。

  陶瓷插芯內孔固定125um光纖，金屬尾柄內孔用于固定光纖緩沖保護層。陶瓷插芯后尾端為錐孔結構，方便光纖穿入。

  金屬尾柄在過盈壓入段有一定的厚度，以保證陶瓷插芯與金屬尾柄的結合力，不被拉脫。金屬尾柄外緣結構為六邊形，或者其他防轉結構。防轉段后部為臺階段，用以支撐彈簧。

  以現有技術的陶瓷插芯組件和陶瓷套筒作為核心設計雙芯，多芯連接器和適配器，以上結構限制了各陶瓷插芯之間的間距大于金屬尾柄的防轉段，加上用于隔離各核心的材料壁厚，就是現有雙芯連接器的陶瓷插芯間距。目前市場上體積最小的SN連接器間距為3.1mm。

  OECE 超小型連接器

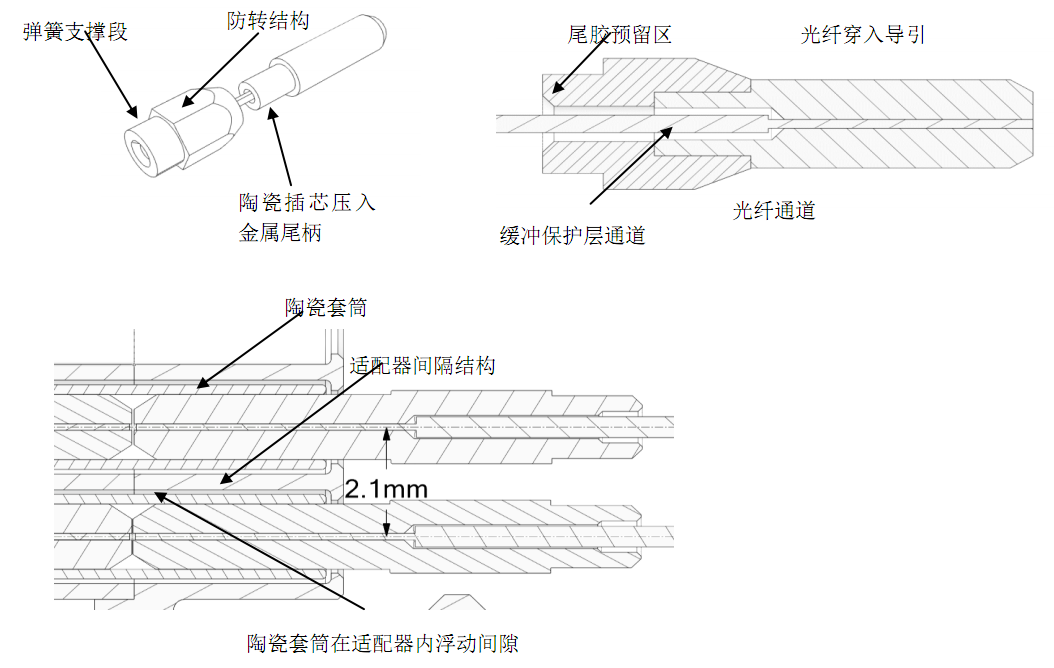

  理論上在雙芯連接器和多芯連接器的整列排布方向上的間距尺寸可以達到陶瓷套筒外徑尺寸(陶瓷套筒外徑尺寸一般為1.62mm)，但各陶瓷套筒之間需要被隔離，并且連接器對接的核心部件在適配器需要一定的浮動間隙，以具備更好的防側拉性能，所以新連接器的間距尺寸定為2.1mm。

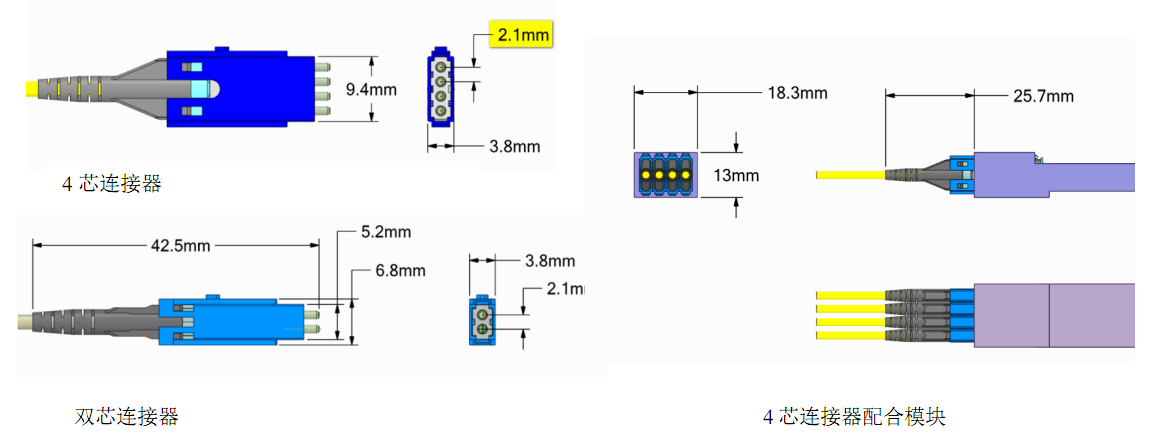

  光卓通信在此基礎上依據市場的需求，優化了傳統陶瓷插芯內孔結構，配合合理的連接器殼體設計，雙芯連接器尺寸降低了30%，并且在目前的雙芯殼體尺寸下可以容納4芯，將連接器密度提高一倍，為更小型化的模塊設計，和數據中心布線系統提供了有力支持。

  在提高密度的同時，兼容適應模塊光連接端口的設計要求，為下一步光模塊向800G及以上的規格做準備。

  特點及優勢

  · 采用優化了內孔的插芯，將緩沖層穿入陶瓷插芯內部

  · 剝纖點被保護在陶瓷插芯內，周?chē)z層均勻，溫變應力明顯降低。

  · 剝纖點遠離插芯尾端，作用于緩沖層的側向外力不易穿入。

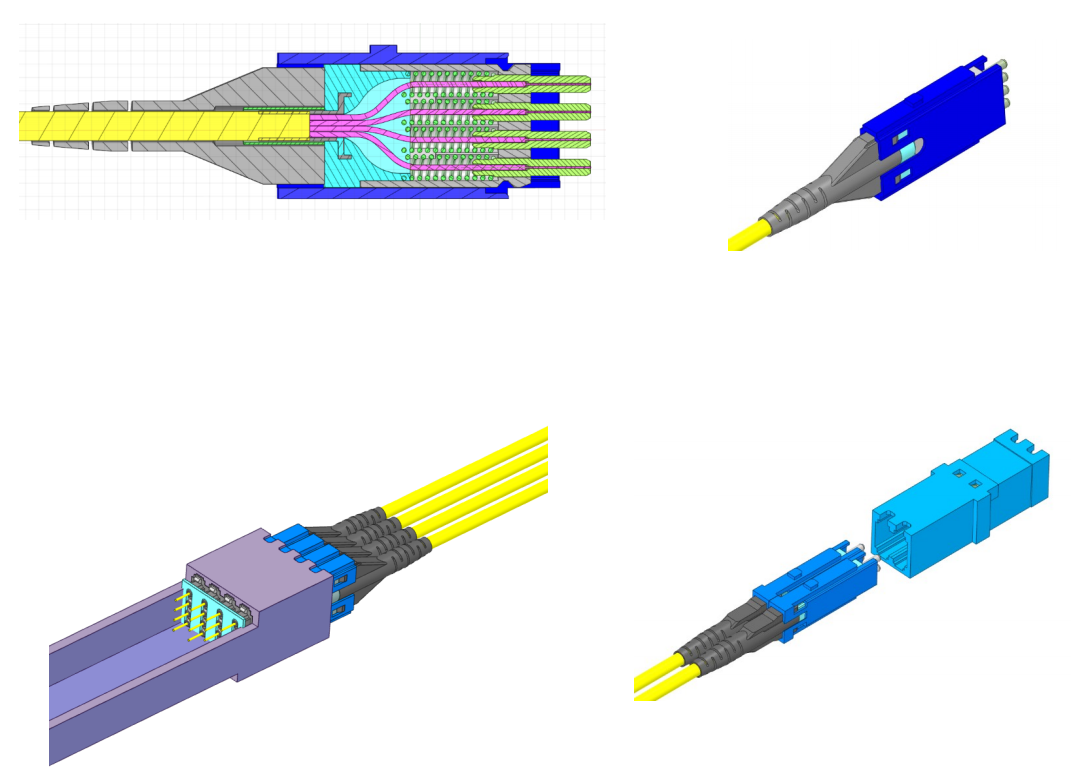

  · 更合理，強度更高的內殼結構

  · 提供更好的機械強度，更可靠的產品性能

  · 更合理的與適配器卡扣結構，尾管推拉解鎖

  · 插入適配器時力更小，更順暢

  · 推拉尾管可與適配器連接，解脫，更方便，同時解脫力更小。
