5G原子鐘的光源選擇

5G時代的來臨代表著更迅速的信息傳輸，更龐大的信息容量，如何保證信息的準確同步，這對于信息的傳輸有決定性的意義。作為目前世界上最精準的計時標準，原子鐘在提高系統時間同步精確度上起到重要的作用。

參考通訊基站對功耗，占地，成本的考慮，半導體激光器由于其體積小，功耗低，成本相對較小等優點在原子鐘頻率參考源中脫穎而出。目前能夠用做原子鐘頻率參考源的激光管主要為DFB(Distributed Feedback Laser)和DBR(Distributed Bragg Grating Laser)。這兩種技術的原理類似，都是通過將頻率穩定光柵寫入激光芯片結構中，從而實現1. 對中心波長的精確鎖定 2. 小于1MHz 的精細線寬。然而正如名稱不同所示，這兩種技術在結構上有著較大的區別，在性能上也有不同的表現。

1. 結構不同

	DFB	DBR
單管結構示意

雖同采用光柵選擇并鎖定頻率，DFB結構光柵分布于整個有源區內，頻率鎖定機制強大，工序精密復雜。DBR的光柵分布于有源區兩側，布拉格光柵對激光腔內頻率進行挑選。

結構的不同也導致性能上的差異。從總體上而言，這兩種技術的表現不分伯仲，但如果仔細分析，也可以看出其中的些許差別。

2. 性能比較

 對DFB/DBR激光穩定性影響非常大的一個現象是模式跳躍，它是由于光柵與激光增益曲線鎖定模式轉換而產生的暫時性多縱?，F(xiàn)象。由于工藝的不同，DFB和DBR在跳模的特性上有著不同的表現

	DFB 激光	DBR 激光

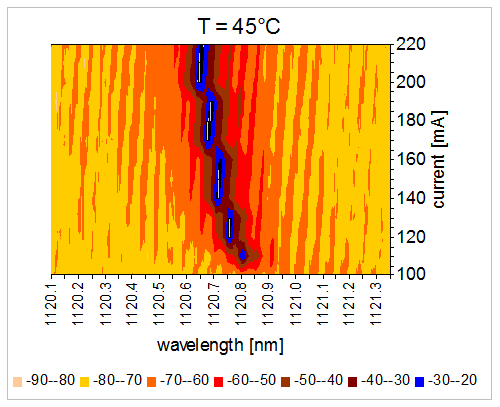

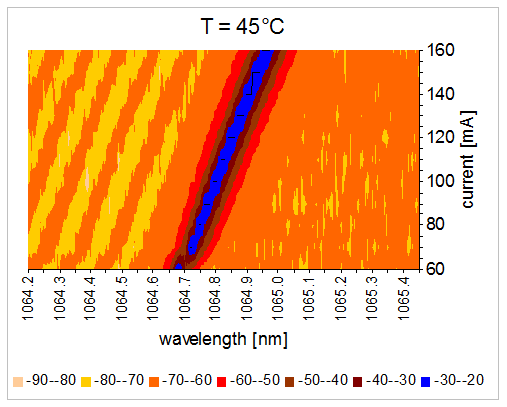

電流調制中光譜圖
不同溫度下電流調制中模式情況
現象概要	*  無跳模范圍廣 *  電流調制參數高，并保持恒定不變	*  無跳模范圍小 *  跳模時波長藍移：調諧范圍越廣電流調制參數越低

通過對材料的挑選可實現對目標波長處跳?，F(xiàn)象的排除，從而達到目標波長處的穩定精準操作。

總部位于柏林，德國eagleyard 作為著名鎵砷基高能半導體研究所FBH的科研成果轉換，在兩種工藝上均有著長期的經驗，經過對兩種工藝的比對，eagleyard 為630-1130nm間主要應用波長提供最優的解決方案。其DFB/DBR激光在工業，科研，以及航天客戶中口碑頗佳，是頻率參考激光二極管的首選。

在原子鐘方向上，eagleyard的激光遍布世界各大研究所實驗室，基于其元件生產出的原子鐘不僅在工業中得以應用，更是走出地球，隨冷原子實驗衛星飛向太空。我們期待著依托這些年來積攢下來的工藝經驗，為5G通訊堅守微秒級的精準。

為順應原子鐘微型化的趨勢，eagleyard特推出TO5封裝，內置Peltier制冷，配備PD的Rb D2線DFB激光，其余波長歡迎咨詢。

番外：

VCSEL 因其成本低耗能低，無疑也成為微型原子鐘光源的一種可能，但由于精度不夠（線寬在100MHz左右），單管能量偏低（0.3mW），其性能自然不能與DFB/DBR激光相提并論。

在中國區市場，憑借同中國區代理富泰科技（Photonteck Company Limited）的通力合作， 這些高性能的產品也已經在國內相關項目上獲得小批量應用， 為國內客戶提供有力的核心支撐。
