“云網融合”背景下，光網絡的趨勢和機會

  ICC訊 2020年中國電信提出“云改數轉”戰略轉型目標，并發布《云網融合2030技術白皮書》。白皮書一方面是對中國電信“云改數轉”戰略轉型的解讀，另一方面則全面闡述了云網融合的內涵、意義、需求、特征、愿景和原則等。作為云網融合基礎設施“帶寬基石”的光網絡，如何使能云網融合，云網融合各個場景中光網絡的技術發展和演進方向是備受行業關注的內容。

  云網融合背景以及對光網絡的需求

  十八大以來，黨和政府倡導智慧經濟新發展理念，吸收新科技革命成果，實現生態化、數字化、智能化、高速化新舊動能轉換，建立現代化經濟體系的國家基本建設與基礎設施建設，即“新基建”。其中“新型信息基礎設施”是“新基建”的重要組成部分，而云網融合正是中國電信在“新基建”時代順應發展潮流提出的戰略轉型方向。

  云網融合是“新型信息基礎設施”的深刻變革，其內涵在于將云網技術和生產組織方式進行全面深入的融合與創新，運營商在業務形態、商業模式、運維體系、服務模式、人員隊伍等多方面進行調整，從傳統的通信服務提供商轉型為智能化數字服務提供商，為社會數字化轉型奠定堅實、安全的基石。

  具體到光網絡，云網融合要求光網絡提供更高速、更大寬帶、更泛在、更廉價的帶寬服務，進一步夯實帶寬基礎。以下從云內、云間、入云到云邊協同4個場景分別進行闡述。

  ①云內數據中心內部光網絡

  數據中心是近5年流量增長最快、驅動光通信技術發展最重要的動力之一。早在2018年，Cisco公司全球云指數研究就預測：到2021年全球超過85%的流量是數據中心內部和中心之間的東西向流量，只有不到15%是用戶訪問數據中心的南北向流量。

  目前數據中心光模塊的速率和市場規模均已超越傳統電信網絡市場。近幾年，電信網絡市場光模塊發展的一個重要方向是研究如何借鑒和重用數據中心光模塊技術，借助數據中心光模塊的海量需求降低電信市場光模塊的成本。例如4G/5G前傳的10Gbit/s和25Gbit/s光模塊相當一部分重用了數據中心光模塊技術，電信設備的100GE和未來400GE光模塊的技術要求也越來越與數據中心要求趨同，例如400GE光模塊可能傾向于采用數據中心使用的2km短距光模塊。

  數據中心內部光通信發展近期的熱點是板上光通信，包括板上光子聯合體(COBO)、光電合封(CPO)等，板上光通信技術對設備形態和產業生態帶來革命性變化，值得整個產業鏈高度關注。

  ②云間數據中心互聯(DCI)光網絡

  隨著云計算和數據中心流量的快速增長，互聯網企業的帶寬增長超過傳統運營商，Google、Facebook等互聯網企業的傳輸網絡建設規模和水平直逼傳統電信運營商。隨著帶寬需求的持續增長，互聯網企業和電信運營商在數據中心之間(DCI)組網的技術路線開始趨同，均走向了以L1層波分復用(WDM)技術為主的方案。而且隨著DCI業務流量的快速增長，如何在單根光纖實現傳輸容量的最大化，成為DCI光網絡技術發展的主要方向。

  (1)提升單波速率。我國已經全面部署基于相干光通信技術的80×100Gbit/s WDM系統，近幾年運營商開始關注和部署單波長200Gbit/s和400Gbit/s的WDM系統，例如基于PM-16QAM調制的80×200Gbit/s WDM系統已經在部分城域網少量干線有所部署，面向長距離傳輸單波長200Gbit/s和400Gbit/s WDM技術也已經有了大量1000km以上長距離現網試點報道，即將進入商用。單波長600Gbit/s和800Gbit/s的相干光通信技術也已提上了日程，但目前傳輸距離等性能都存在很大不足，只能局限在短距離應用，距離商用還有較大差距。

  (2)增加可用波長。我國全面部署的WDM系統主要制式是C波段80×50GHz(4THz)。過去幾年已經有少量系統采用C波段96×50GHz(4.8THz)，增加了20%的可用波長。進入單波長200Gbit/s時代，為了實現距離相當前提下容量翻番的目標，運營商提出了80×75GHz(6THz頻譜)的擴展C波段WDM系統需求，目前已經成熟并開始商用部署。至此，擴展C波段的可用頻譜提升了50%。運營商的下一步目標是單波長400Gbit/s時代在繼續保持距離前提下的容量翻番，擴展對象是L波段。在過去十年，歐美國家已經部署了相當規模的C+L波段WDM系統，其總頻譜大約是9.6THz，還不足以實現總?cè)萘糠哪繕?biāo)。目前以國內產業鏈為主體，正在研究擴展C+L的技術路線和方案，預計可用頻譜大約在11THz~12THz左右。學術界還在研究拉通O、E、S、C、L、U各個波段的全波段光放大技術，這是更遠期的研究目標。單模光纖可用波段示意圖，如圖1所示。

圖1 單模光纖可用波段

  ③高品質入云光網絡

  隨著“新基建”戰略的推進，云計算進入普惠發展期，政務、金融、交通、物流、教育、娛樂等行業加速上云。企業用戶對入云(或者說上云)服務的需求是多樣化的，例如帶寬的需求可能是從幾Mbit/s到幾十Tbit/s，連接方式也有點到點、點到多點、多點到多點等需求，對服務品質的要求更是千差萬別，因此很難用單一技術方案來解決所有用戶的入云需求。

  (1)提升入云服務品質。目前，企業對于云網融合產品及服務的訴求不斷提升，尤其是政務、金融、醫療、工業園區等高價值行業用戶對云的安全性，以及網絡的帶寬、時延、可靠性、安全性、自管理等提出了明確的指標要求，這對運營商現有的云網融合產品及服務提出了嚴峻挑戰。

  對于高品質的企業入云服務需求，光傳送網(OTN)技術無疑是最佳的解決方案。OTN技術可以提供滿足安全度、可靠度、便捷度、響應度、感知度5個維度要求的高品質云網融合服務，全面適配不同行業用戶在辦公系統云化、生產系統云化、核心系統云化的需求。

  (2)增加入云服務靈活性。OTN技術出現和發展已有20余年，其剛性管道和高品質優勢廣為人知，但是其以Gbit/s為單位的粗放帶寬顆粒度極大地提高了準入門檻，將一大批中小企業用戶擋在了門外。為此，中國電信聯合產業鏈推出了城域優化OTN(M-OTN)的概念，通過技術創新，引入了最低可達2Mbit/s顆粒度的光業務單元(OSU)技術，實現了“一業務一管道”的精細化服務，從而很好地在OTN技術的高品質和業務的精細顆粒需求之間達成了平衡，一躍成為業界矚目的焦點。

  OSU作為一種創新的低階容器，能夠承載2Mbit/s到100Gbit/s的多顆?？蛻魝?cè)業務接入;同時基于硬管道安全隔離的屬性，提供穩定的低時延、靈活可調可控能力，可以有效地匹配高品質專線入云業務的差異化需求;更重要的是，OSU支持快捷的無損帶寬調整能力，是面向高品質云網融合應用的最佳承載技術。同時，OSU很好地兼容了現有OTN網絡成熟的ODUk/ODUCn技術體系，支持平滑升級，可以保護現有OTN網絡投資，因此得到了運營商的一致認可。OSU業務封裝及復用結構如2所示。

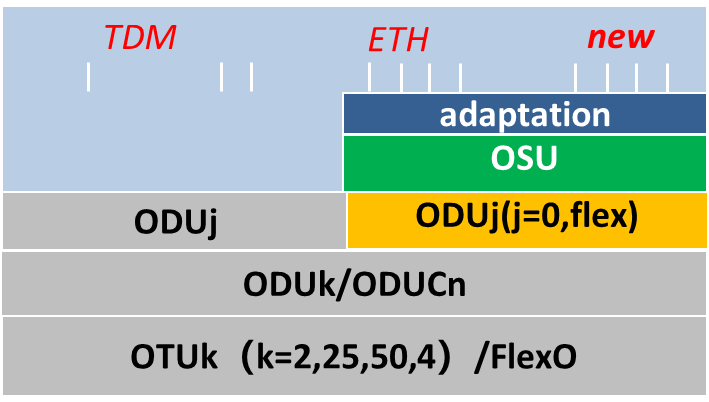

圖2 OSU業務封裝及復用結構

  ④云邊協同城域邊緣光網絡

  隨著物聯網等技術的不斷發展、數據的不斷增加，基于云的物聯網解決方案漸漸無法滿足人們?nèi)找嬖鲩L的需求，越來越多的企業開始將目光轉向邊緣計算，并將其作為云的延伸擴展，以加快數據分析的速度，便于企業更快更好地做出決策。云邊協同成為光網絡發展的又一動力，特別是面向高品質行業應用的云邊協同，對邊緣網絡的帶寬、時延、抖動等質量都提出了較高要求。此外，5G前傳也對邊緣光網絡提出了較高的帶寬需求。諸多需求相結合，城域網絡邊緣層成為一個新的帶寬增長熱點，第一次將WDM技術引入到了網絡的邊緣層。

  邊緣光網絡的帶寬需求不如骨干光網絡大，目前基本還在百G以下，同時對成本非常敏感，骨干光網絡已普及的高速相干光通信技術近期還難以達到成本預期。因此，在云邊協同城域光網絡領域，應重點關注單波長100Gbit/s及以下的低成本非相干技術方案。筆者認為，O波段的密集波分復用技術值得業界重點關注。

  O波段在單模光纖中處于低色散且損耗較小的區域，如圖1所示，傳統上作為客戶側光信號的工作窗口，25Gbit/s和50Gbit/s信號選用O波段的主要原因是較小的色散代價，可以保證25Gbit/s NRZ及50Gbit/s PAM4信號10km甚至更長的傳輸距離，無需色散補償。但是隨著客戶側業務速率提升，行業也開始引入WDM技術，例如IEEE定義的100GE-LR4和100GE-ER4接口就采用O波段800GHz間隔的LWDM(Lan WDM)。中國電信提出將O波段800GHz間隔的LWDM(同時符合ITU-T對DWDM的定義)作為5G前傳的解決方案，并和中國移動及眾多國內外合作伙伴共同在ITU-T推動了聚焦O波段WDM技術標準化的G.owdm標準的立項。

  隨著DSP技術的成熟，業內還有一種將O波段WDM系統的單波長提升到100Gbit/s的方案。例如100G Lambda MSA組織正在研究的400GE-LR4/LR方案，就計劃采用4波長、800GHz間隔的O波段WDM技術通過4×100Gbit/s PAM4信號實現400GE業務接口。因此面向云邊協同，在光網絡的接入層和城域邊緣層，O波段WDM技術是一種非常值得關注的高性價比方案。

  結語與展望

  隨著“新基建”理念深入人心和千行百業數字化轉型的深入推進，云網融合已成為電信運營商的共識。中國電信云網融合的愿景目標是通過實施虛擬化、云化和服務化，形成一體化的融合技術架構，最終實現簡潔、敏捷、開放、融合、安全、智能的新型信息基礎設施的資源供給。作為云網融合基礎設施的“帶寬基石”，光網絡將責無旁貸地承擔起為云網融合業務發展提供更高速、更寬帶、更泛在、更廉價的帶寬服務職責。

  針對云內數據中心內部光網絡，數據中心已成為光模塊市場發展和技術進步的第一推動力，目前400Gbit/s光模塊開始普及，800Gbit/s也已經開始出現;未來發展趨勢是電信設備光模塊借鑒和重用數據中心光模塊技術;板上光通信是數據中心內部光網絡下一個發展熱點，值得整個行業高度關注。

  針對云間數據中心互聯(DCI)光網絡，電信運營商和互聯網企業已經將DCI技術路線統一到L1層的WDM技術上來;適合數據中心機房部署、面向DCI的專用盒式傳輸設備形態已經得到業界高度認同;單波長400Gbit/s WDM系統已在DCI場景廣泛部署，下一步正在研究800Gbit/s甚至更高速率的WDM技術;進一步提升單波長速率、擴展波段范圍是DCI WDM系統未來的發展方向，需要業界共同努力推進擴展C和C+L等新型WDM技術的成熟和商用。

  針對高品質入云光網絡，面向高品質的企業入云服務需求，OTN技術可以提供安全度、可靠度、便捷度、響應度、感知度5個維度高品質云網融合服務，是最佳解決方案;M-OTN引入了新的OSU低階容器，克服了傳統OTN業務顆粒過于粗放的缺點，實現了2Mbit/s顆粒度起、“一業務一管道”的精細化高品質服務，未來將在高品質入云服務中扮演重要角色。

  針對云邊協同邊緣光網絡，5G前傳和邊緣計算的興起帶來的海量帶寬需求第一次將WDM技術引入到了網絡的邊緣層;基于性價比優勢，單波長100Gbit/s及以下速率的非相干光通信技術將是現在和未來相當長一段時間內邊緣光網絡的主流技術形態;此外，O波段WDM技術是一項非常值得關注的新興技術，希望產業鏈協同，盡快選擇合理技術路線在ITU-T完成G.owdm標準的制定工作。[李俊杰,霍曉莉,閆飛,武曉峰.光網絡如何使能云網融合[J].通信世界,2021(09):30-32.]
