Corning SMF-28 ULL光纖應用成功案例

        1、ULL光纖助力“電力天路”青藏直流±400千伏聯網工程中跨越唐古拉山口

        電力通信網屬國家專用通信網，是電網調度自動化、網絡運營市場化和管理現代化的基礎，對確保電網安全、穩定、經濟運行起著重要作用。目前，光通信是電力通信網的主要方式，如何應用光通信的最新技術來降低建設和運營投資，提升系統的可靠性，是電力通信系統建設的重點。根據電力通信路由的特點，需要跨越高山，沙漠等無人地帶，以大跨距無中繼為基礎的光纖通信系統方案，能夠降低電力光纖通信系統建設和運營的投資，提高系統的可靠性，因而受到廣泛關注。

        康寧公司的SMF-28® ULL超低損耗光纖，以海底光纖技術為基礎，在1550nm窗口擁有所有陸上單模光纖中最低的衰減，同時具有最低的偏振模色散（PMD）指標。ULL光纖的優異衰減性能有效地提高了網絡冗余及OSNR，在實際應用中可以支持更長的跨度，有效地減少網絡建設成本，為高壓電網安全、優質、經濟、高效運行提供可靠支撐。

        有著“電力天路”之稱的青藏直流聯網工程，其配套光纖通信工程起于格爾木換流站，止于西藏林周縣以西3公里處的拉薩換流站，光纜線路全長1038公里，共設有6個中繼站，其中最長中繼段為翻越唐古拉山口沱沱河至安多段，距離為295公里。該段平均海拔超過5000米，自然環境惡劣，地質條件復雜，極端最低溫度低于零下50℃。為保障系統的安全運行，對線路的衰減余量提出了更高要求，因此需要綜合使用耐低溫技術和超低損耗光纖等多種先進技術。2011年8月，國內高海拔、高寒環境下最長的無中繼光纖通信系統成功開通，超低損耗光纖的使用降低了運行、維護的困難和費用，提高了通信系統的可靠性。其現場實測的數值如下：


        從上述結果可見，6~9dB 的衰減優化使得整體系統性能大幅提高，并為惡劣的環境變化和維護留下了余量，同時也能從容地應對未來網絡技術的升級。該光纖通信工程的開通運行，填補了國內生產和工程應用超低損耗和耐超低溫OPGW的空白，也希望未來能有更多機會支持電力超長站距傳輸技術的發展。

        目前為止，該系統已經在青藏線路上成功運行近兩年時間，線路附帶的衰減檢測系統的數據顯示，超低損耗光纖在長期惡劣的天氣條件下仍能保持最低的衰減，保障了系統的穩定，安全運行。

        青藏線的成功運行為超低損耗光纖在電網通信的大規模應用奠定了堅實基礎。目前已有多條項目使用了超低損耗光纖實現超長跨距傳輸，包括西北二通道項目，哈鄭直流工程，玉樹與西北聯網工程等，其中哈密-鄭州項目利用超低損耗光纖，已經實現360多公里跨段傳輸。據測算，在不使用遙泵的情況下，結合超低損耗光纖，F(xiàn)EC，前后向拉曼技術可以實現最長380公里的跨段傳輸，目前已經使用超低損耗光纖完成的超長跨距項目包括：

“電力天路”青藏直流±400千伏聯網工程中跨越唐古拉山口
“疆電外送”——新疆與西北主網聯網第二通道750千伏工程340km跨距傳輸
“西電東輸”— 哈密-鄭州±800千伏高壓輸電工程實現360km跨距傳輸
玉樹與青海主網330千伏聯網工程實現330km跨距傳輸

        2、ULL光纖支持100G、400G大容量系統傳輸距離增加30~40%

        隨著數據通信及互聯網絡的高速發展，網絡點到點、在線應用及視頻業務都呈現出爆炸式增長，海量數字媒體內容已經引發了互聯網流量出現十倍甚至百倍的急速增長，從而標志著互聯網數字洪流時代的來臨。這導致了電信骨干網的流量每年正以50%～80%的速度飛速增長，引起運營商的帶寬成本不斷增加，需要提升整個網絡容量滿足業務需求的增長并降低每比特的傳輸成本。目前100G系統已經在各大運營商商用，400G系統能夠在100G的基礎上進一步提升網絡容量并降低每比特傳輸成本，有效地解決運營商面臨的業務流量及網絡帶寬持續增長的壓力，預計在2017年左右也會開始成熟商用。

        與此同時，高速率傳輸系統會帶來OSNR受限、噪聲及非線性等問題，對傳輸距離也會產生限制，從目前主流設備廠家測試結果來看，采用雙載波和16QAM調制技術的400G系統的傳輸距離只有100G系統的1 /3左右，因此高速率系統的建設需要綜合考慮系統容量和傳輸距離要求。從線路側傳輸設備角度，可采用多載波光源，高階調制、相干檢測，高速DSP系統和糾錯技術等來推動商用高速光傳輸系統發展，從鏈路的光纖技術來看，超低損耗光纖可以提升系統OSNR并有效延長傳輸距離?？祵幵谶@一領域與國內外知名廠商和運營商合作，研究提升高速率系統傳輸距離的新思路和方法。

        2011年由中國電信北京研究院組織實施，華為、康寧公司合作完成了中國境內第一次100G超長距WDM傳輸試驗。利用康寧公司的超低損耗光纖和華為的100G波分設備，完成了3000公里的超長距離傳輸，這也創造了當時全球陸地光纜傳輸系統 100G WDM傳輸距離的新記錄。

        此次100G實驗于最大亮點是實現了3000公里的超長距離100G光纖傳輸。此前，普遍認為100G WDM超長距技術的出現，主要解決100G信號在1000公里左右省際和省內干線層面的傳輸需求，國際上組織的實驗案例也都集中在這一距離段。其中，以TeliaSonera在1700公里距離進行100G測試為最高水平，而中國電信北京研究院組織的此次測試則刷新了這一記錄。

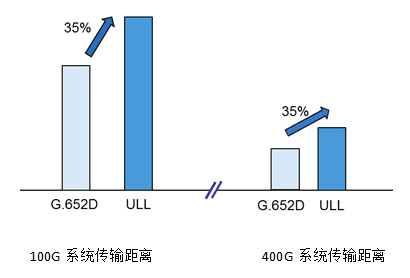

        3000公里超長距離100G WDM的實現主要得益于測試采用了超低損耗光纖，能夠在保證高數據率的情況下延長光網絡傳輸距離。本次測試基于康寧公司的SMF-28 ULL超低損耗光纖，這款光纖符合ITU-T G.652標準的同時具備超低損耗特性，1550nm傳輸窗口平均損耗低至0.168dB/km，同時擁有低偏振模色散 (PMD) 系數，特別適用于超長鏈路、超長跨距及超高速率的新一代傳輸鏈路。相比普通單模光纖，康寧SMF-28® ULL超低損耗光纖提升系統傳輸距離多達35-40%，為今后高速率系統的發展，特別是400G等傳輸距離受限的高速率系統提供了新的解決方案。
