多模光纖助力數據中心的高速連接與低碳運營 — 技術趨勢與成本優勢篇

  隨著全球互聯網用戶數、設備連接數快速增長，寬帶速率不斷提升，同時高清視頻流、元宇宙以及無處不在的社交網絡共同推動了全球互聯網流量的飛速增長。COVID-19疫情期間人們在家中更多地依賴互聯網與親人交流分享，與同事進行視頻電話會議，將短視頻或其他內容上傳到云端，這些應用加速了互聯網流量增長，帶動了云和企業數據中心的需求。

  在COVID-19疫情期間，全球互聯網峰值流量增長了47%[1]，F(xiàn)acebook的即時信息增加了50%[2]。從2020年初到現在，訂閱付費流媒體服務的客戶數增加了23%，如圖1所示。這些業務需要光纖網絡將用戶聯接到各地的數據中心[3]，為用戶提供必要的計算、存儲和內容分發等服務。數據中心已經成為現代生活的引擎，全球范圍內都在大規模建設數據中心以支持各類網絡應用的快速增長。

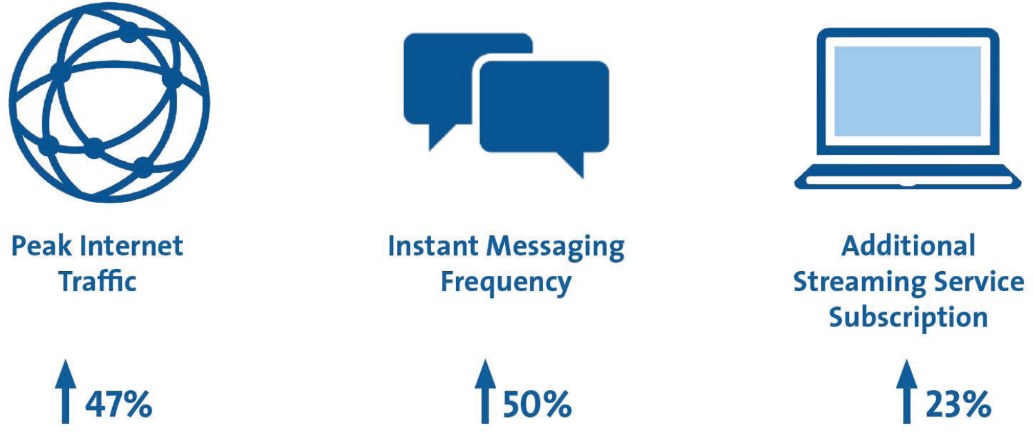

圖1. 全球互聯網流量在疫情期間加速增長

  在過去的20年中，數據中心市場已成推動技術創新最具活力、增長最快的市場之一。數據中心運營商正在努力建設網絡速度更快、更密集、更易安裝、更具成本效益、更節能的數據中心，實現數據中心業務的可持續性發展。

  多模光纖市場展望

  隨著流量的持續增長，超大規模數據中心和企業數據中心通過部署更高速率的以太網光模塊，不斷升級其基礎設施。新興的硅光技術帶動了基于單模光纖連接方案的市場增長，成為市場關注的熱點。而與之相對的是，基于多模光纖(MMF) 連接方案的增長則常常被市場低估。

  多模光纖的解決方案仍然是數據中心運營商的重要選擇之一。業界通常通過光模塊的出貨量對市場發展趨勢進行判斷。根據Lighcounting的報告，多模光模塊出貨量在可預見的未來將持續增長[4]，如圖2所示：

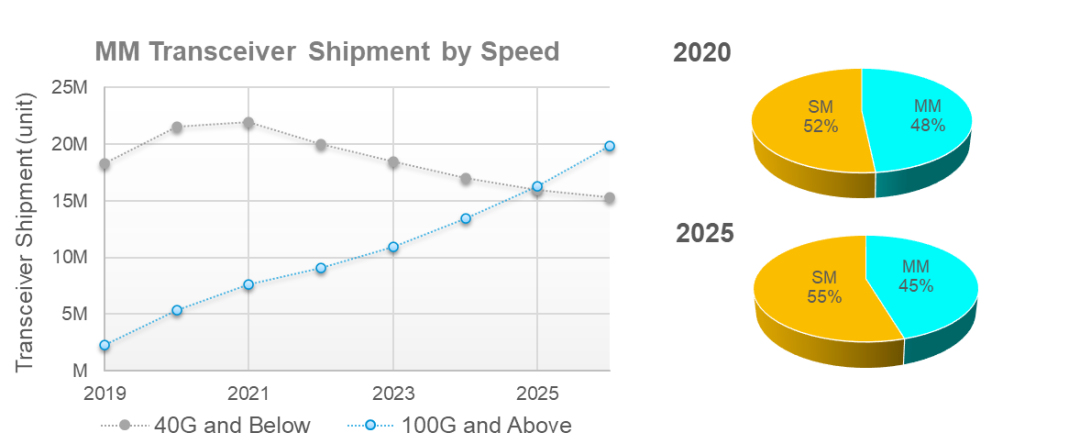

圖2. 多模光模塊的出貨量預測

  多模光模塊的出貨量預計將占所有光模塊的45%以上，基于多模光纖的連接方案是數據中心內連接的重要方式。

  隨著數據中心向更高速率發展，未來五年中多模光模塊出貨量的增長將主要來自于高速多模光模塊的增長。例如，100G和400G多模光模塊的出貨量預計將在2025年超過40G及以下速率多模光模塊出貨量的總和。

  多模光纖解決方案的強勁增長主要是受到北美企業數據中心和中國大型云數據中心的需求推動。與北美超大規模數據中心園區通常以大面積的單層建筑布局不同，中國的云數據中心通常位于占地面積相對較小的多層建筑中。因此，100米的鏈路長度足以覆蓋大部分交換機與交換機之間的連接。而這種鏈路長度，正是多模光纖連接方案的優勢所在。業界普遍預計中國大型云數據中心將在未來5年內大量部署基于多模光纖的200G和400G方案。

  成本優勢

  多模光纖結合VCSEL激光器的方案在數據中心系統中發揮著重要作用，因為它具有明顯的成本優勢，特別是在當前主流的100G速率系統，多模方案成本只有單模方案成本的一半。隨著數據中心向更高的速率發展，行業正在準備部署下一代400G光模塊。多模光纖解決方案是否仍能保持相對單模光纖解決方案的成本優勢，是數據中心客戶非常關心的一個重要問題，特別是當硅光技術已顯著降低了單模光模塊成本。

  為此，我們建立了一個包括光模塊、結構化光纜和連接器的成本模型，對基于多模光纖和單模光纖的400G方案的建設成本進行定量比較。我們選擇了市場上常見的400G光模塊類型，包括400G SR8(多模，并行)和400G DR4(單模，并行)和400G FR4(單模, 雙工)。并采用中國市場主流的光連接布線方案，分別匹配每種光模塊類型。主干光纜基于OM4光纖，可提供4700MHz?km的有效模式帶寬(由IEC 60793定義)，以確保100米的傳輸距離。由于超大規模數據中心和企業數據中心在采購和運營方面的模式不同，成本模型中考慮了兩種類型數據中心采購光模塊時的不同價格。如圖3所示，通過分析我們得出以下結論：

圖3.超大型數據中心和企業數據中心鏈路成本分析

  超大規模數據中心：

  多模400G SR8方案在100米以內短距離應用場景下是成本最優的解決方案。距離為100米，400G SR8方案單模方案(FR4和DR4)有超過15%的成本優勢，低于100米時，多模方案的成本優勢更明顯。

  單模連接方案中，并行單模400G DR4方案比雙工單模400G FR4方案成本更低。

  企業數據中心：

  多模400G SR8方案相較單模方案(FR4和DR4)有超過20%的成本優勢。

  并行單模400G DR4方案相較雙工單模400G FR4有成本優勢。

  由此看來，在400G時代，超大型數據中心和企業級數據中心應用場景中，多模連接解決方案仍具有成本優勢。因此，我們預測作為多模光纖解決方案基礎的OM4多模光纖市場仍會保持或增長。

  在下一期《多模光纖助力數據中心的高速連接與低碳運營—低碳環保篇》中，我們將介紹：多模光纖方案相較單模方案在100G/400G等未來主流速率應用中如何助力數據中心降低能耗、減少碳排放，以及如何選擇性能優化的多模光纖，以實現更高的系統鏈路帶寬，敬請期待。

參考文獻

[1] Paul Brodsky, internet traffic and capacity in Covid-Adjusted terms. Telegeography

[2] Alex Schultz et.al.https://about.fb.com/news/2020/03/keeping-our-appps-stable-during-covid-19/

[3] Forbes, How the pandemic has changed video content and consumption.

[4] LightCounting,Vendor Survey Report, September 2021
