IP骨干網切片方案探究

  網絡切片伴隨5G而生。5G網絡切片是一種按需組網的方式，可以讓運營商在統一的基礎設施上分離出多個虛擬的端到端網絡，每個網絡切片從無線接入網到承載網再到核心網進行邏輯隔離，以適配各種類型的應用。5G網絡切片不僅在網絡架構和技術上滿足了增強移動寬帶(eMBB)、低時延高可靠(URLLC)、海量連接(mMTC)三類應用場景差異化的服務需求，更是在業務運營、商業模式、服務領域等方面為運營商提供了更多創新和拓展的機會。

  5G網絡端到端切片包括接入網AN、承載網BN、核心網CN三個領域子切片，其中承載網雖然多為采用IP技術的網絡，但主要承載AN和CN之間的業務。運營商IP網絡還包括承載互聯網寬帶業務、政企大客戶業務以及新型云網融合業務的城域、省干、骨干等各級IP網絡。IP網絡切片目前存在很多不同的技術方案，眾說紛紜，尚未形成統一的方案。本文將先對IP網絡切片方案做一個梳理，在此基礎上探討IP骨干網切片需求和實施方案。

  IP網絡切片技術方案

  IP網絡切片技術方案，主要從技術實現層面考慮如何將一張物理網絡切分為多個邏輯網絡，具體可以分為兩大類：拓?fù)?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e5%88%87%e7%89%87&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">切片和路徑切片(見圖1)。

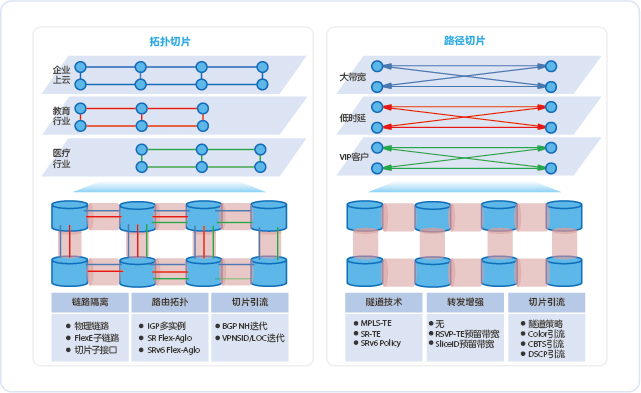

圖1 IP網絡切片技術方案

  拓?fù)?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e5%88%87%e7%89%87&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">切片

  拓?fù)?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e5%88%87%e7%89%87&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">切片，是在指定節點和鏈路集合上運行控制面協議從而形成一個帶寬有保障、功能相對完整的邏輯網絡，實現技術主要涉及以下方面：

  - 鏈路隔離：主要有物理鏈路、FlexE接口、切片子接口三種方案，各有優缺點。物理鏈路直接利用10GE、100GE接口技術，對接口無特殊要求，但切片粒度不靈活;FlexE接口可提供5Gbps粒度的鏈路，但IP網絡存量接口多不具備FlexE能力;切片子接口可基于IP網絡現有接口提供兆級粒度的鏈路，前提是現有接口單板具備一定QoS隊列規模并通過軟件實現支持切片子接口。

  - 路由拓?fù)洌褐饕蠭GP多實例和Flex-Algo兩類方案。IGP多實例為每個切片啟用一個獨立的IGP實例，每個切片有獨立的IGP路由拓?fù)湟约巴暾裳葸M(jìn)的功能特性，路由器控制面負載相對較重;Flex-Algo基于基礎網絡的IGP為每個切片創建一個Flex-Algo，通過FAID、算法定義、EAG約束條件以及鏈路EAG屬性配置將相關節點和鏈路置于一個切片拓?fù)鋬?nèi)，所有切片都依賴于同一個IGP實例，路由器控制面負載相對較輕，但路由特性演進可能受到Flex-Aglo技術的約束。

  - 切片引流：IPv4/MPLS/SR路由環境，為每個切片的每個節點分配獨立的loopback地址并通過BGP路由策略將業務路由的BGP下一跳改為該IP地址;IPv6/SRv6路由環境，為每個切片的每個節點分配獨立的Locator并在相應的業務實例中應用該Locator。

  - 切片管控：由SDN控制器/編排器負責，主要提供切片相關的Flex-Algo參數配置、鏈路參數配置、IGP Flex-Algo拓?fù)湫畔⒉杉涂梢暬约盎?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e5%88%87%e7%89%87&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">切片拓?fù)涞穆窂接?jì)算等功能。

  路徑切片

  路徑切片，是在一組網絡邊緣節點之間建立滿足特定SLA條件的隧道從而形成的邏輯網絡，實現技術主要涉及以下方面：

  - 隧道創建：主要有RSVP-TE、SR-TE/SR Policy以及SRv6 Policy技術。RSVP-TE技術控制面負載重、擴展性差，基本被摒棄;SR-TE/SR Policy適用于IPv4/SR-MPLS網絡，SRv6 Policy適用于IPv6/SRv6網絡，SR-TE/SR Policy/SRv6 Policy僅在頭節點實例化，中間節點無狀態，擴展性高，易于SDN集中控制。

  - 資源預留：存在轉發面不預留帶寬資源和預留帶寬資源兩種方式，前者要求控制器監測網絡資源以及業務質量，并根據情況對隧道路徑重優化以滿足SLA要求，后者要求在隧道路徑每一跳節點的接口綁定預留帶寬資源的QoS隊列來滿足SLA要求，并在報文轉發時通過報文封裝攜帶的標簽、切片id等字段映射到相應的切片轉發資源。

  - 隧道引流：存在隧道策略、Color引流、CBTS、DSCP引流等方式，RSVP-TE隧道和SR-TE隧道可以采用隧道策略和CBTS方式，SR Policy和SRv6 Policy主要采樣Color引流和DSCP引流方式。

  切片管控：由SDN控制器/編排器負責，主要提供切片相關的隧道配置、隧道路徑計算、邊緣節點和隧道集成可視化等功能。

  IP網絡切片業務方案

  IP網絡切片業務方案，主要從業務運營角度考慮如何向客戶提供切片服務，具體考慮業務提供模式和資源共享模式兩個方面(見圖2)。

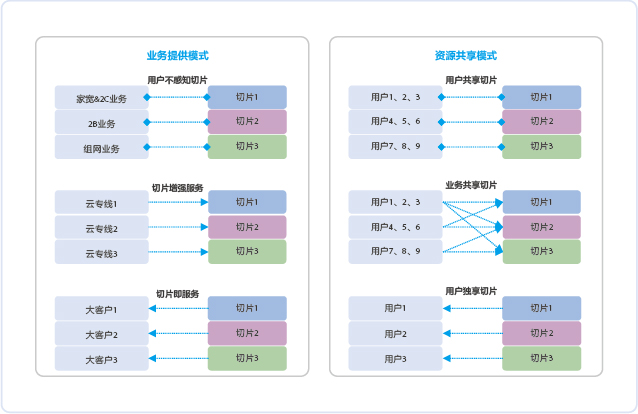

圖2 IP網絡切片業務方案

  業務提供模式

  IP網絡切片的業務提供模式可分為以下三類：

  - 用戶業務不感知：用戶訂購網絡服務時不知道網絡切片的存在。網絡切片完全是運營商內部按運營對象或業務類別對IP網絡做的資源預分配，用戶業務與網絡切片之間的映射關系相對固定。

  - 切片增值服務：用戶訂購現有網絡服務時可選購網絡切片增值服務，對時延、丟包率等SLA進行保障。

  - 切片即服務：網絡切片作為全新的獨立業務向用戶提供，用戶可以基于自己的網絡切片開展業務并對網絡切片的資源、業務、狀態等進行管理。

  資源共享模式

  IP網絡切片的資源共享模式可以分為以下三類：

  - 用戶共享切片：切片增值服務分多個類別對應不同的共享切片，訂購了同類切片增值服務的所有用戶流量在相應的共享切片內承載。

  - 業務共享切片：切片增值服務分多個類別，對應不同的共享切片，用戶可針對不同業務應用訂購不同的切片增值服務;訂購了同類切片增值服務的所有用戶特定業務流量在相應的共享切片內承載。

  - 用戶獨享切片：用戶直接訂購了一個網絡切片，該網絡切片不承載該用戶之外的流量。

  IP骨干網切片方案分析

  網絡特征

  國內運營商一般都構建了定位不同的兩張IP骨干網，分別為公眾業務骨干網和高價值業務骨干網，兩者存在明顯的特征差異。

  - 承載業務：公眾業務骨干網主要承載省際互聯網流量，同時實現省內城域網、IDC之間的互聯網流量疏導;高價值業務骨干網主要承載政企VPN業務、入云業務、云間互聯業務以及運營商內部移動核心網、IT、網管等業務流量。

  - 技術方案：公眾業務骨干網主要采用IPv4/IPv6雙棧路由實現互聯網流量轉發，目前已有運營商部署了SRv6可按需對骨干網集中流量調度;高價值業務骨干網正在由傳統的MPLS L3VPN向SRv6 EVPN演進。

  - 網絡結構：公眾業務骨干網邊緣覆蓋到省份，網絡節點數量少，節點之間Mesh互聯，網絡結構超級扁平;高價值業務骨干網邊緣覆蓋到地市，網絡節點數量多，網絡結構有明顯的P和PE層次劃分，省際P節點之間Mesh互聯，省內PE到P的星型互聯。

  - 網絡容量：公眾業務骨干網容量大，節點之間采用多條100GE鏈路并行互聯，支撐快速增長的互聯網流量承載，網絡整體負載較重，且存在局部擁塞;高價值業務骨干網容量較小，相對輕載。

  切片需求和方案選擇

  隨著高清視頻、VR/AR應用、工業互聯網、算力網絡、垂直行業專網等新業務的出現，IP網絡需要在帶寬、時延、可靠性等方面對這些業務進行差異化服務提供和保障，而網絡切片方案能較好地匹配這一需求。

  在公眾業務骨干網上，可以采用SRv6 Policy路徑切片方案預部署低時延保障切片和帶寬保障切片，用戶在需要低時延或帶寬保障時選擇相應的切片服務，用戶接入網關對業務流量進行DSCP標記，流量進入骨干網時，采用DSCP引流的方式將業務流量映射到相應切片實現低時延或帶寬保障。

  在高價值骨干網上，切片方案有幾種情況：一是采用控制面SRv6 Flex-Algo+轉發面切片子接口的拓?fù)?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e5%88%87%e7%89%87&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">切片方案，向垂直行業用戶提供切片專網業務;二是采用SRv6 Policy路徑切片方案預部署低時延保障切片和帶寬保障切片，為政企/云業務提供切片增強服務;三是采用帶寬預留的SRv6 Policy路徑切片為客戶提供硬管道服務。

  IP網絡業務應用日新月異，網絡切片技術也在不斷發展演進。在這樣背景下，運營商可以立足已有的成熟切片技術進行業務創新，一方面將網絡架構和技術演進的階段成果迅速轉化為商業價值，一方面通過切片業務運營，推動切片技術方案和商業模式迭代發展，實現技術和價值創新。

  作者：中興通訊 朱小龍
