三菱電機發布數字相干通信應用內置波長監視器DFB-CAN樣品

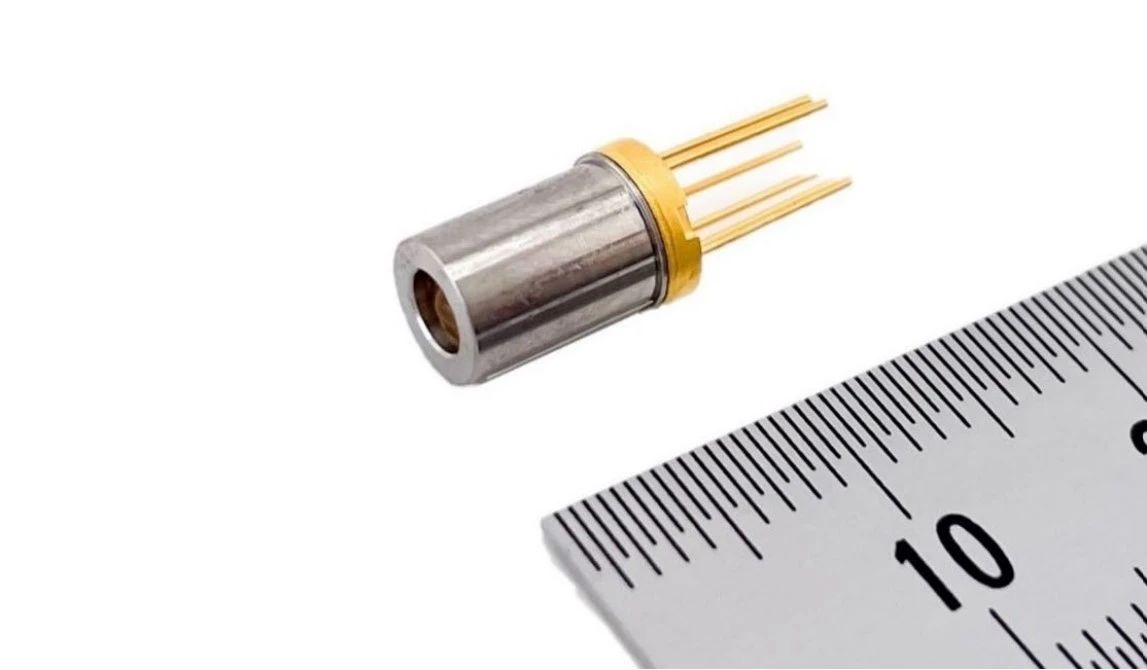

內置波長監視器的DFB-CAN（ML973A71）

  ICC訊 三菱電機集團近日（2024年3月21日）宣布，將于4月1日開始提供其新型光器件樣品——內置波長監視器的DFB*1-CAN。這種創新的新型光源是業界率先使用TO-56CAN*2封裝進行高速、長距離傳輸?shù)臄?shù)字相干通信光源，有望為實現光收發模塊的超小型、低功耗做出貢獻。

  伴隨物聯網技術、高分辨率視頻流和生成式人工智能技術的進步，通信流量正在迅速增長，因此要求網絡提供更高的速度和容量。然而，更快的光通信信號速度會因色散而導致波形失真，從而限制信號傳輸距離。數字相干通信使用數字信號處理技術糾正此類失真，與傳統的強度調制方法相比，該方式允許光信號以更高的速度和更遠的距離傳輸。同時，隨著光通信流量的增長，光收發器模塊的使用也在增加。這兩種趨勢都推動了對光收發器模塊和相關組件的需求，兼具小尺寸和低功耗。

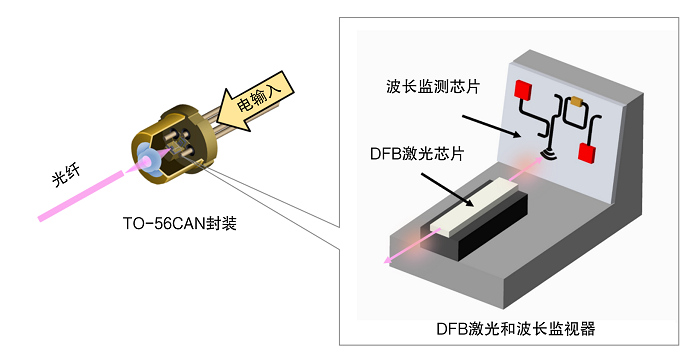

  三菱電機的新型DFB-CAN的緊湊封裝包含了一個DFB激光芯片和一個波長監測芯片。通過改進DFB激光芯片中用于溫度控制的熱交換元件并優化散熱設計，實現了僅1W的低功耗。此外，新設計的波長監測芯片可對1,547.72nm的激光輸出進行高精度波長控制。該器件有望為廣泛部署的400Gbps*3數字相干光收發器模塊和光互聯網論壇（OIF*4）目前正在考慮的下一代800Gbps模塊的小型化和低功耗做出貢獻。

  產品特點

  新型DFB-CAN，實現用于數字相干通信的小型化、低功耗光收發器

  緊湊型TO-56CAN封裝，首次用于數字相干通信光源，與DFB激光芯片和波長監測芯片相結合，體積僅為0.2ml，比現有器件小80%*5。

  減少了DFB激光芯片的熱量，改進了用于調節DFB激光芯片溫度的熱電轉換元件，優化了散熱結構，將總功耗降低至僅1W，比現有器件低66%*5。

  1547.72nm波長，適用于下一代數字相干通信

  · 固定波長為1,547.72nm的輸出激光器，適用于現有的400Gbps數字相干光收發器模塊和OIF正在考慮的下一代800Gbps模塊

  · DFB激光芯片和波長監測芯片集成在同一封裝中，可以精確測量輸出激光波長，并可與波長誤差校正電路結合使用，以實現高度穩定的激光輸出。

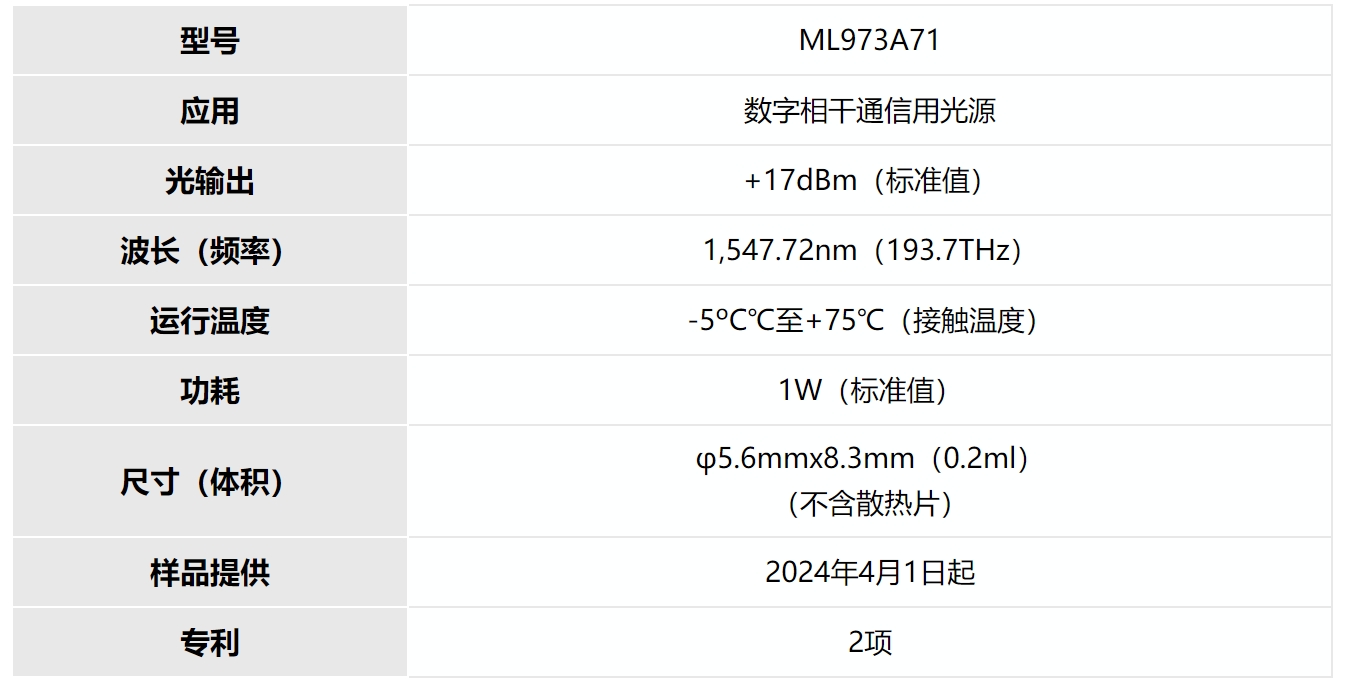

  主要規格

  未來發展

  數字相干通信系統的信號波長預計未來將擴展兩個波段，如1,550nm和1,310nm波段，后者由于色散而表現出較少的波形失真，從而減少了校正所需的功率。展望未來，三菱電機預計將開發一種1,310nm波段的光源，并最終開始提供樣品。
