用于實現O-RAN無線解決方案的5G技術器件

  將ADRV9029和合適的RF驅動放大器，或RFVGA組合使用時(訪問analog.com/rf了解更多選項)，可以輕松構建合適的PA、緊湊的室內微微蜂窩、室外微微蜂窩或室外微蜂窩5。這些5G技術器件與幾個無源元件組合，就可以構成非常緊湊且高效的變送器設計，如圖6中的信號鏈所示。此架構的關鍵優勢在于可能達到的高水平集成，通過使用所選的ADI收發器具備的集成式DPD功能，不但可以實現極低的實施成本，還能使功耗降至最低。

  如圖6所示，小型蜂窩變送器系列由環形器、PA、濾波器和收發器組成。此外，電路的PA輸出端中包含一個耦合器，用于監測輸出失真(也可以用于監測天線的VSWR和正向功率)，可以配合DPD使用，以改善發送功能的運行效率，以及改善雜散性能。雖然可以使用外部DPD，但選擇的ADI收發器包含完全集成的DPD，該DPD采用350 mW或更低的增量功率，具體由給定的PA所需的校正量決定。低功率PA需要進行的校正較少，所以DPD消耗的功率更低。此外，由于DPD的帶寬擴展完全在收發器內部進行，觀察接收器SERDES路徑被完全取消，變送器有效載荷降低，使得集成式DPD將SERDES路徑的數量降低至外部基帶芯片的一半。FPGA中的等效DPD通常具有10倍以上的功率，對于低功耗小型蜂窩和大規模MIMO來說是無效或低效的。但是，通過將DPD集成到收發器中，非常低的功耗和低成本使得DPD能被用于低功耗小型蜂窩中，可以在不增加外部計算負擔的情況下提高效率和變送線性度。

  圖7和圖8顯示ADI的DPD用于低功耗和中功耗小型蜂窩應用的示例。圖示的激勵源是針對5個相鄰的20 MHz LTE載波，總共100 MHz。一般來說，LTE要求最低達到45 dB ACLR，大多數部署都可以超過此值。ADI運行一個連續測試實驗室，始終會檢查所有功率等級的新PA。查看功率放大器測試報告，或咨詢工廠，獲取ADI提供的可用的DPD技術的最新信息，以及最近通過測試的PA的列表。

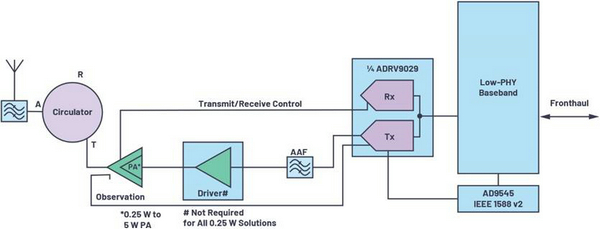

圖6.變送器信號鏈詳情

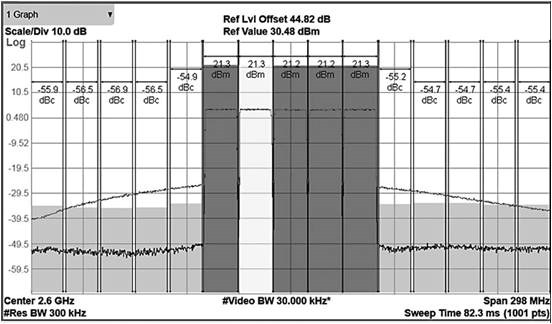

圖7.帶和不帶DPD的典型PA頻譜，RF總和為26 dBm

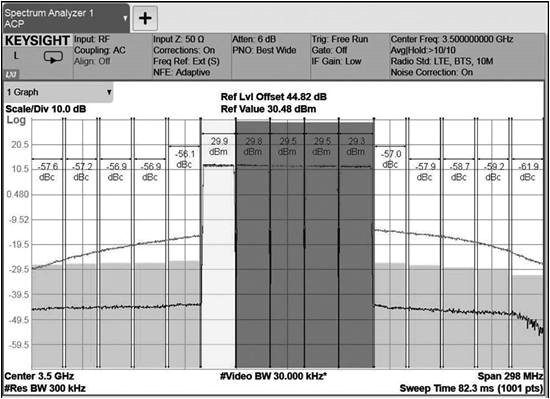

圖8.帶和不帶DPD的典型PA頻譜，RF總和為37 dBm

  它們?nèi)绾谓M合使用?

  圖9顯示完整的信號鏈，其中包括一些所需的控制信號。為了提高功效，該電路包含變送和接收信號功能，以在各自的周期內為TDD啟用和禁用放大器。同樣，它可與FDD配合使用，在插槽未使用時關斷電源，以節省功率。還需要使用LNA開關來更改LNA上的輸入開關，以將返回的變送功率分流至端電極，而不是分流至內核放大器輸入。這些不同的信號可以由ASIC、FPGA或收發器生成和編配。

  接收器信號鏈包括一個可以相應改變數字?jǐn)?shù)據流的函數，以說明模擬增益降低的原因，在信號發送至低PHY，然后發送至基帶下游其他部分時保持絕對信號電平。

  此處所示的應用適用于單頻段。雖然收發器使用寬帶且覆蓋至高達6 GHz的所有頻率，但并非設計中的所有器件都是如此。LNA和PA這類器件通常使用頻段，需要根據支持的頻段進行選擇。通常情況下，這些器件在引腳兼容選項中提供，覆蓋6 GHz以下的所有常用頻段，且易于掃描。如此，可以支持所有的常用TDD和FDD頻段，包括用于5G和提議用于O-RAN的頻段。

  時鐘樹

  根據配置，可以使用幾種不同的時鐘配置。如果需要精確的時間校準，則需要使用2級時鐘合成。第一級是通過ASIC、FPGA或控制器連接至基帶，以準確計時和校準無線電數字化功能。此應用要求通過前傳網路或本地GPS接收器來處理提供的精確時間協議(PTP)信息。如此確保無線電和基帶處理器知道應對無線電幀實施處理的準確時間。

  AD9545系列非常適合用于準確調節無線電的主時鐘的頻率、相位和時間。其優點在于，可以配置為在無參考時鐘的情況下臨時運行，且在與TCXO(溫度補償晶體振蕩器)或OCXO(恒溫晶體振蕩器)耦合之后，且在參考時鐘出現故障或斷續的情況下保持精度。

  對于無需準確的時間校準的配置，或者作為校準的第二級，需要使用時鐘分配器件。分配器件的作用在于，為整個無線電生成時鐘范圍。這包括JESD、eCPRI、以太網、SFP所需的范圍，以及整個無線電的其他關鍵信號所需的范圍。AD9528提供14種不同速率的低抖動時鐘，包括支持JESD204B/JESD204C器件時鐘和SYSREF信號功能。

  2級時鐘框圖如圖10所示。對于無需準確校準時間的應用，可以去掉或旁路AD9545，僅使用AD9528。系統的輸入時鐘來自于基本的網絡定時，由以太網功能塊或FPGA中的基帶和網絡功能恢復，具體由實際架構決定?？梢愿鶕?jù)無線電的具體要求選擇多種備用配置，此處只顯示一種表示方法。

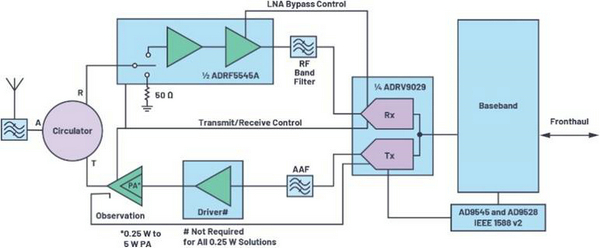

圖9.完整的收發器信號鏈

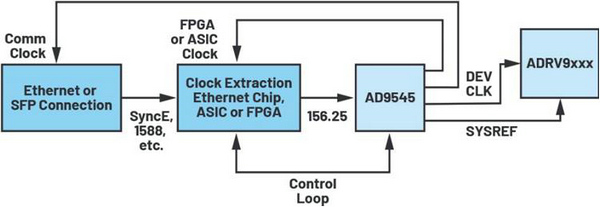

圖10.時鐘樹示例

  功率

  功耗是由多種因素決定的。這些因素包括選擇的FPGA、采用的功能、選擇的收發器、啟用的選項、所需的時鐘樹，以及生成的RF功率。

  實施O-RAN CUS和M面處理的典型中等范圍FPGA SoC，加上與IEEE 1588 v2 PTP堆棧同步，會消耗約15 W。典型的ADRV9029收發器會消耗5 W至8 W，由TDD或FDD配置，以及啟用的DFE功能的范圍決定。為此，必須增加時鐘功率、接收器功率、變送器功率，以及其他功率。表2顯示系統(不包括變送器鏈)的功耗總和示例，功率輸出等級不同時，該值存在很大差異。

  將無線電的功耗相加，Tx:Rx在70:30占空比下的總功耗為26 W至29 W，具體由實際采用的無線電配置決定(不包括與PA相關的功耗)。表3顯示少數幾個PA功耗示例。由于PA主要在AB類晶體管的線性范圍內工作，所以它們的效率在20%到50%之間。在這個范圍內，集成式DPD大有優勢。即使對于小帶寬、低功耗PA，幾十mW的DPD功耗也會抵消PA效率的改進。

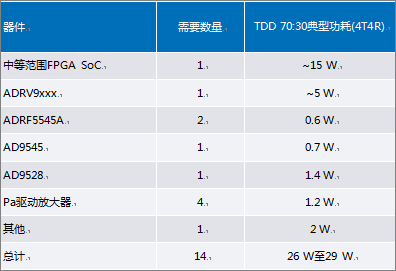

表2.預算功耗

表3.變送功耗

  對于低功耗小型蜂窩，增加約2.5 W額外功率會讓總功耗增加至約30 W，對于由PoE解決方案供電的無源冷卻室內小型蜂窩非常合適。

  一種潛在的PoE解決方案如圖11所示。該解決方案包括LT4321橋控制器，它使得MOS晶體管可以用作理想的二極管，而不是整流器，其優點在于可以大幅提高效率。其后接LT4295，這是一個符合802.3bt標準的PD器件。還可以后接合適的本地穩壓器，以滿足之前的表中所示的要求，按照需要提供高達90+ W的功率。

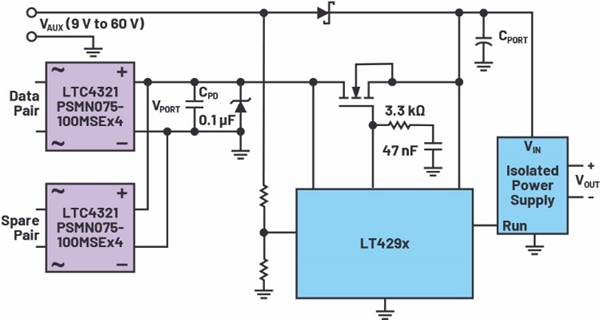

圖11.PoE隔離式小型蜂窩電源解決方案

  除了PoE轉換器件外，還可以使用許多其他器件來支持小型蜂窩參考設計。其中包括基礎器件，例如ADP5054系列，該系列專用于為ADI收發器、許多其他降壓轉換器和低噪聲LDO穩壓器供電，如圖12所示。

  選項

  這個無線電架構的一大優點是：它非常靈活，可以滿足多種市場需求。此架構針對多種應用進行優化，包括FDD和TDD。它可以在低、中和高頻段內保持高性能，非常適合小型蜂窩到大規模MIMO平臺?？梢栽谧兯推骱徒邮掌麟娐分羞M行不同的權衡取舍，以優化成本、尺寸、重量和功率。雖然本部分側重于更高的性能和集成，但可以通過選擇稍微不同的選項，做出可以改善成本的取舍。

  例如，一些低功耗PA不需要使用驅動放大器，可以不要求配備。對于許多小型蜂窩應用來說，RF功率都較低，所以可以使用簡單的TR開關來替代環形器。最后，如果只需要局域性能，可以使用簡單的單級LNA來替換雙級LNA。結果是，成本更低的選項仍然能夠提供不錯的無線電性能。實例如圖13所示。還可以使用許多其他排列，在廣泛的頻率和功率選項內，滿足多種可能。

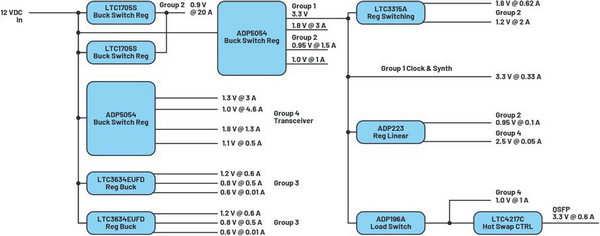

圖12.適用于小型蜂窩應用的典型功率樹

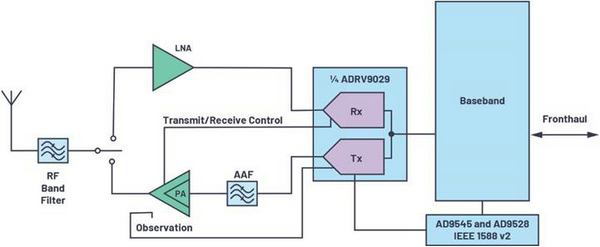

圖13.備用的收發器信號鏈

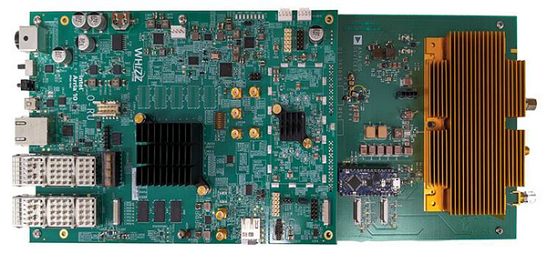

圖14.5G原型平臺，包括可重新選擇頻段的RF前端

  結論

  本文所述的5G技術器件適用于通信應用，支持實現適合5G開發的低成本器件，尤其是實現O-RAN O-RU解決方案的器件。其中包括來自RadioVerse系列的器件、RF放大器、時鐘恢復/同步，以及以太網供電/負載點調節。這些高度集成的器件組合可用于實現5G小型蜂窩、宏蜂窩、微蜂窩和大規模MIMO應用。

  與FPGA、eASIC或ASIC中提供的合適的PHY和軟件組合使用時，可以開發完整的O-RU解決方案，如圖14所示。此解決方案是與Intel®、Comcores和Whizz Systems等合作伙伴共同開發的。這些解決方案不僅滿足所需的RF特性，而且滿足部署低成本、高性能O-RAN平臺所需的成本和功率預算。

  來源

  1、ftp://ftp.3gpp.org/specs/latest/Rel-15/38_series/

  2、O-RAN聯盟。

  3、“O-RAN： 朝向開放和智能的RAN發展?！?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=O-RAN&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">O-RAN聯盟，2018年10月。

  4、Brad Brannon。 “零中頻的優勢：PCB尺寸減小50%，成本降低三分之一。”《模擬對話》，第50卷第3期，2016年9月。

  5、規格。 O-RAN聯盟。

  作者簡介

  Brad Brannon自北卡羅來納州立大學畢業至今，已在ADI公司工作37年。在ADI公司，他先后在設計、測試，應用和系統工程等領域擔任多個職位。目前，Brad負責開發O-RAN參考設計，為這些客戶提供支持。Brad撰寫過多篇論文和應用筆記，主題涉及數據轉換器計時、無線電設計、ADC測試等。聯系方式：brad.brannon@analog.com。
