安立采樣示波器升級新選件 支持PAM4電接口測量

  ICC訊 2021年7月21日– 安立公司(總裁Hirokazu Hamada)宣布發布采樣示波器MP2110A的信號處理選件098，為BERTWave采樣示波器MP2110A增加了評估PAM4差分電信號的升級功能。

  此新選件通過提升使用PAM4技術的50到400G光模塊的評估效率，支持促進數據中心和移動網絡更快通信的符合標準的IEEE 802.3光模塊接口測量。

  開發背景

  數據中心目前正在切換到PAM4光模塊，以應對移動網絡上通信流量的大幅增長。此外，為了滿足更容易靈活配置網絡的需要，用于通信的PAM4光模塊支持比傳統NRZ技術更多的從50到800 Gbit/s不等的通信速度。

  光模塊是通過將網絡設備的電信號轉換為光信號來支持長距離通信的設備。對于使用NRZ技術的傳統光模塊，設備之間光接口側連接的多供應商互連驗證被認為是重要的，而電接口的互連性的密切檢查被認為是不必要的。但是，隨著使用支持不同速度的PAM4光模塊的速度增加，設備側也必須支持不同的模塊類型。此外，在傳統系統下，網絡設備和光模塊是從同一供應商采購的，但目前有助于降低成本的趨勢是從不同供應商采購設備和模塊。

  在這種情況下，不僅要保證光接口之間的互連，還要保證電接口之間的互連。為了保證這種互連性，需要根據IEEE 802.3物理層標準進行嚴格的評估。

  為了滿足這些升級的互連要求，在繼續支持PAM4光接口測量的同時，安立現在在其廣受歡迎的采樣示波器MP2110A上增加了對IEEE 802.3 PAM4電接口測量的支持。

  產品概況

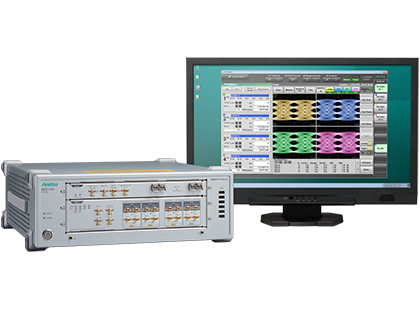

  BERTWave MP2110A是一款集采樣示波器(用于評估通信信號波形)和BERT(用于測量誤碼率)于一體的儀器。各種升級選件可用于定制采樣示波器通道的數量等，以配置符合要求的經濟高效的測試環境。四個通道的快速、一次性和并行測量確保了高生產線吞吐量。

  添加這個新發布的098選件新增加了對PAM4電接口測量的支持，以支持目前市場上各種IEEE 802.3 PAM4光模塊。也支持使用IEEE 802.3數字濾波器和均衡器進行測量。此外，新的嵌入/去嵌入功能有助于校準包括電纜等測量環境。安裝內置時鐘恢復選件054允許配置無觸發信號的測量環境。

  BERTWave MP2110A 功能特征

  - 同時內置單/雙/四通道采樣示波器和BERT

  - 采樣示波器具有用于分析從26 Gbaud NRZ到53 Gbaud PAM4光信號的世界一流靈敏度，以及可選的內置時鐘恢復單元

  - 使用內置PC進行快速穩定的測量

  目標市場與應用

  目標市場：光模塊與光傳輸設備制造商

  應用：用于配置數據中心、核心城域網、4G/5G移動回傳、5G移動前傳等的25至400G光模塊、電纜、部件等的物理層評估。
