EXFO|一文讀懂 數據中心向400G遷移，需要考慮哪些要素？

  ICC訊 5G、物聯網（IoT）和視頻點播等應用，推動了帶寬需求的日益增長。為支持這些技術和應用，數據中心正面臨巨大壓力，需要將其網絡升級到400G。因此，向400G遷移是數據中心運營商的當務之急。

  從應對新的光模塊，到選擇能夠可靠高效地驗證網絡的400G測試儀，本期一文讀懂數據中心向400G遷移，需要考慮哪些要素？

  1

  數據中心內和數據中心之間的流量不斷增加

  數據中心管理的數據正在呈指數級增長，這些數據在數據中心內（IDC）以及數據中心之間（DCI）傳輸。

  由于單個數據中心內有數以十萬計的高速連接，因此在數據中心內完成400G升級是一項艱巨的任務。此外，數據中心采用可擴展的計算模型，這意味著在設計這些數據中心的架構時，需要考慮到遲早會增加400G端口。

  每天都有新的數據中心被投入使用，這是因為企業希望數據中心除了發揮支持業務連接和災難恢復的“傳統”作用外，還能夠在日常運營中提供負載均衡功能。數據中心數量持續增長，包括在傳統城市中心之外突然出現的新設施。數據中心的數量越來越多，它們之間的距離也越來越遠，因此更加需要一種新技術，方便數據中心在越來越遠的距離上互連。這正是相干光學等新興技術可以大顯身手的地方。與已經在數據中心環境中使用的ZR光模塊一樣，相干光模塊能夠支持速度更快（最高400G）、距離更遠（超過120公里）的連接。

  對于所有這些光模塊，靈活敏捷是向400G遷移取得成功的先決條件——這既適用于數據中心基礎設施，也適用于驗證和鑒定工具。

  2

  400G光模塊

  向400G的遷移正在有條不紊地進行中，光模塊也成為數據中心領域的一個熱門話題。在這場追求更高速率的競賽中，可插拔光模塊發揮基礎和主導的作用?？刹灏喂饽K尺寸較小、功耗和成本較低，并能夠支持更多的速率，成為實現400G傳輸?shù)耐苿右蛩亍?

  此外，光模塊的類型也非常多（見圖1）。即使在每一類物理接口（如 QSFP-DD）中，也有不同“風格”的光模塊（如覆蓋距離長達10公里、覆蓋距離超過100公里的相干模塊），支持不同的速率（如25G、40G、100G、400G等），但每一個對于解決數據傳輸難題都不可或缺。管理和支持所有類型的光模塊，并將它們集成到現有與下一代基礎設施中是一項復雜的任務，需要極高的技巧才能完成。

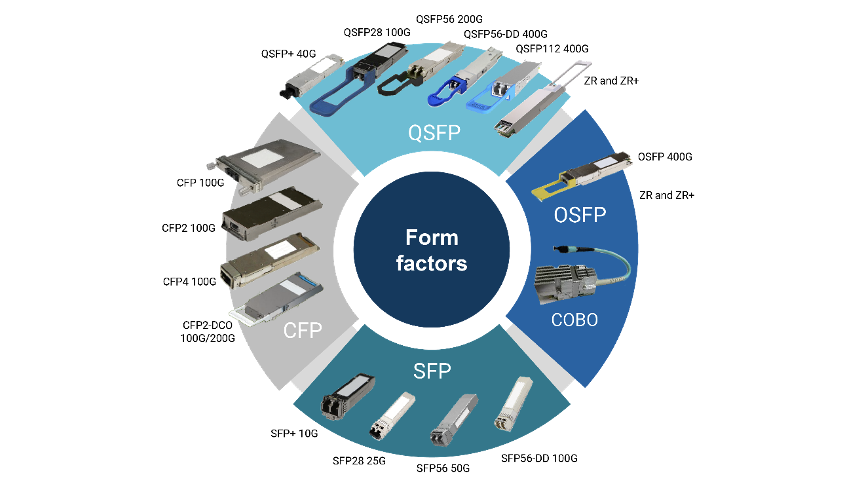

圖1：不同封裝形式的光模塊

  3

  新模塊不斷出現

  應對不斷涌現的新型可插拔光模塊、管理大量的光模塊、解決它們的互操作性問題以及將它們集成到現有的基礎設施中是數據中心運營商的首要任務。

  集成新型的物理接口（QSFP-DD、OSFP、?SFPx）以支持越來越高的數據速率讓數據中心運營變得日益復雜。光模塊需要變得越來越小、功耗越來越低，這意味著新型接口將不斷涌現。新型的光模塊包括 QSFP112。每個通道支持112G，這是光模塊技術的未來，而數據中心將需要進行調整，以實施和測試這些類型的光模塊。

  4

  檢測光模塊和清潔

  光纖連接器的重要性

  確保數量龐大的光纖和光模塊正常工作是一項重要且艱巨的任務。連接器被污染或光模塊硬件存在問題是數據中心技術人員面臨的主要問題。很多時候，技術人員因為沒有合適的測試工具，只得丟棄可能有故障的光模塊。當使用的可插拔光模塊成千上萬時，這種簡單的拆下并更換的策略成本很高，也很費時。如果不能將被污染的光纖連接器標記出來，可能導致不必要的長時間網絡故障。技術人員會浪費時間來確定問題根源（如路由器、光模塊或開關），而問題僅僅是光纖連接器被污染，很容易就可以清潔干凈（圖2）。

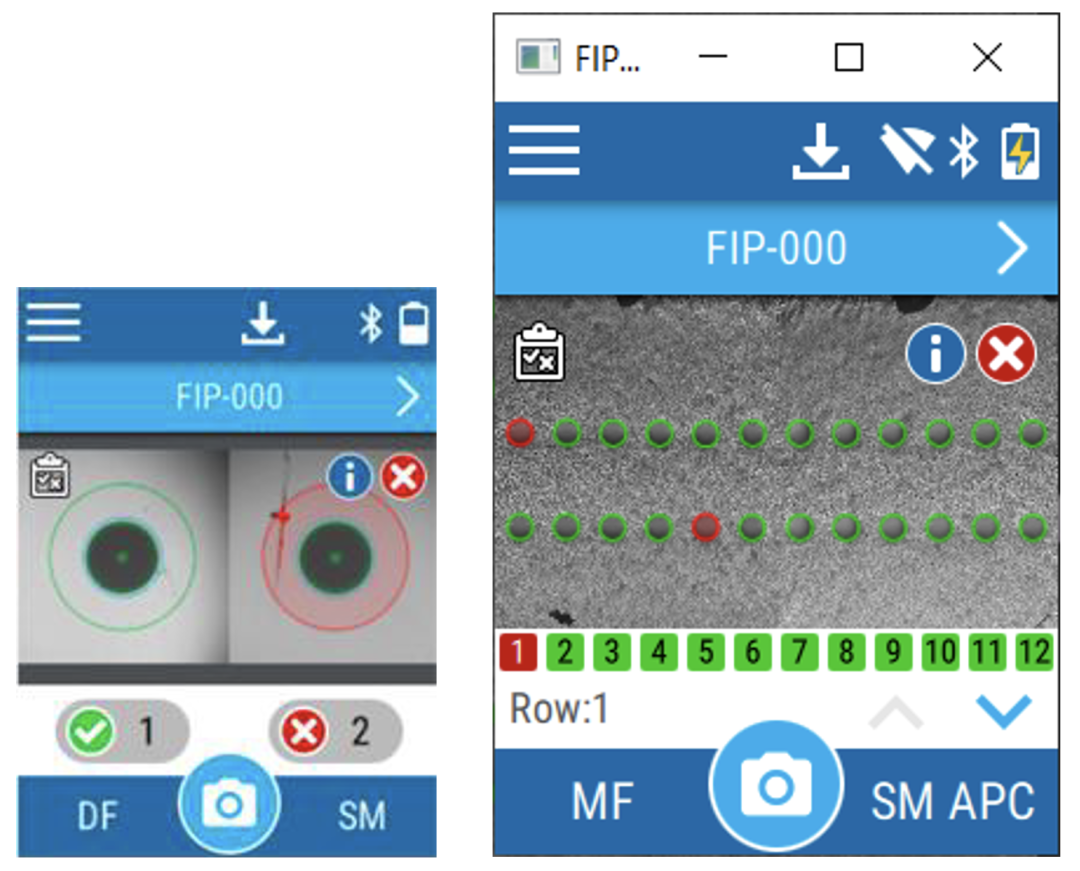

圖2：通過 EXFO 的 FIP-500 光纖端面檢測器看到的清潔和被污染的連接器（LC 雙工和 MPO）

  在400G網絡中，檢測和清潔光纖連接器尤其重要。對高速傳輸而言，光纖或連接器出現任何問題可能造成嚴重故障，從而顯著影響服務性能。配備合適的工具來檢查和清潔連接器非常重要。但任務并沒有就此結束，使用自動化工具來驗證光模塊的功率、寄存器內存和光模塊溫度也非常重要（圖3）。這些數據為技術人員提供了完整的連接狀況，幫助減少排障時間。

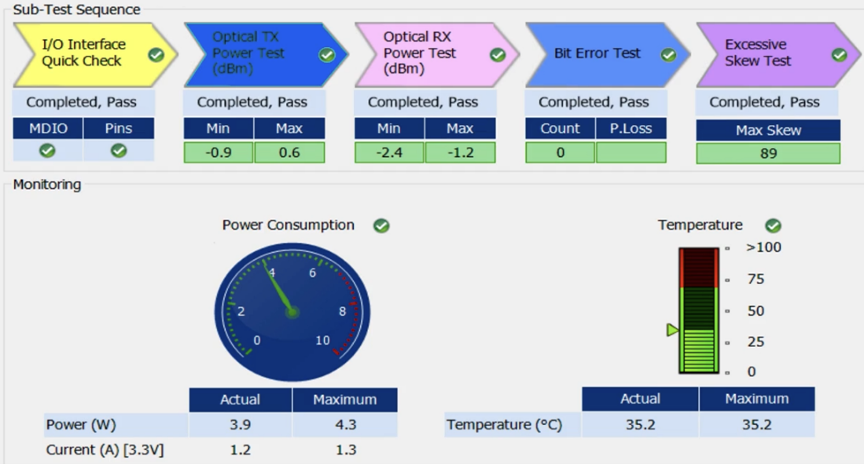

圖3：光模塊通過使用 EXFO 的 iOptics 進行的檢測

  5

  相干光學

  如上所述，新的光模塊不斷涌現，它們采用各種封裝形式，支持更高的速率。這讓情況變得更加復雜，因為既要有進一步擴展以支持更高速率的能力，又要能夠管理現有的模塊。可插拔相干光模塊是最新出現的光模塊類型之一（見圖2）。

  相干光模塊出手相助！這些新的光模塊有望降低單位比特的傳輸成本、采用更加簡化的架構（IP over DWDM）、實現更長的傳輸距離并能夠與現有的路由器和開關互操作，因此對于成功拓展400G硬件在 DCI 和城域網中的應用至關重要（圖4）。相干光模塊（如ZR、ZR+等）備受數據中心青睞，因為它們有助于在數據中心之間實現長距離互連——可達120 km甚至更遠。

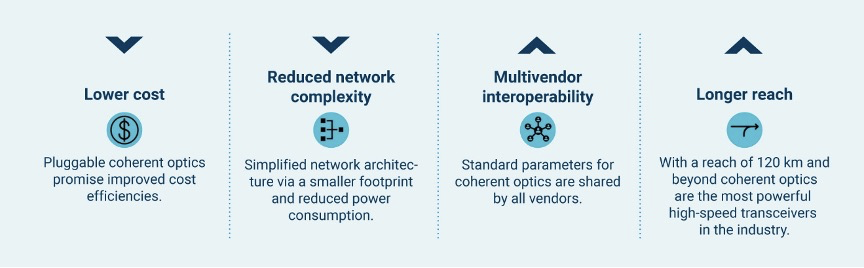

圖4：可插拔光模塊的優點

  6

  驗證AOC和DAC線纜

  有源光纜（AOC）和直連高速線纜（DAC）是用于服務器機架內高速鏈路的主要布線技術，由于它們具有許多潛在優勢，因此正被廣泛部署于高性能計算和數據中心應用內。AOC 組件的出現是為了取代銅纜技術，并提供一種經濟高效的方式，將架頂（TOR）交換機和骨干聚合交換機連接起來，以支持400G及更高的傳輸速率。如果沒有適當?shù)臏y試措施（測試功耗和光功率水平、確定線纜溫度等），驗證線纜可能會成為數據中心管理人員面臨的一大挑戰。

  7

  在數據中心內測試400G

  考慮到向400G遷移以及升級所需的一切，數據中心需要配備相應的測試解決方案，使其能夠在最短的時間內可靠地測試和驗證盡可能多的400G鏈路。

  借助 EXFO 的雙端口400G測試解決方案 FTBx-88480，數據中心運營商可以通過一款測試解決同時驗證兩條鏈路，速率高達400G。該解決方案配備112G電通道，可測試現有的光模塊，并支持未來出現的下一代光模塊。

  EXFO 的開放式光模塊系統（OTS）采用可更換的測試模塊，數據中心的技術人員只需要直接在數據中心內更換 OTS 模塊，便可以測試多種類型的光模塊和速率。OTS 采用面向未來的設計，這意味著在出現新的光模塊時，可使用新的 OTS 模塊，不再需要更換整個解決方案，從而節省成本并且對環境更加友好。

  在光纖方面，EXFO 的 FIP-500 是全自動的光纖端面檢測器，提供簡單易用的光纖端面檢測功能。而自動、智能的測試應用 iOptics 可提供一種精準、高效的方法來測試有故障的光模塊以及有故障的 AOC 和 DAC 線纜。
