智能ODN引領配電網通信技術新革命

　  經過多年建設，電力通信系統主干網絡已基本實現傳輸媒介光纖化，業務承載網絡化，運行監視和管理自動化和信息化。然而，作為骨干網接入層網絡的配電通信網，由于節點多、覆蓋面廣、建設難度大等原因，一直以來缺乏適用的通信技術和建設模式，成為電力通信網發展瓶頸，制約了智能配用電業務的應用。配電通信接入網是實現配電自動化的基礎，其性能與可靠性的優劣，對配電自動化功能實現及運行可靠性有決定性影響。目前配電自動化通信網絡建設中有多種通信方式，如基于以太網的無源光網絡(Ethernet Passive Optical Network，EPON)技術、電力線載波(Power Line Carrier，PLC)、無線專網、無線公網GPRS/CDMA/3G等。其中，光纖EPON通信技術在安全性、可靠性、實時性、高帶寬及組網靈活性等方面占有優勢。隨著無源光網絡(PON)技術成熟，在國內外電信運營商網絡和智能電網試點工程中得到應用，可滿足智能配電業務對通信帶寬和可靠性的要求。

　　在城市地區，特別是老城區域內實施配電通信接入網建設時，由于光纜施工環境復雜、建設周期長、不可預知情況多等因素，光分配網絡(Optical Distribution Network，ODN)規劃是最棘手的事情之一。良好的ODN規劃是配電通信接入網絡便于建設和后期維護的基礎，因此規劃出合理的配電通信接入網ODN光分配網絡，是實施配電自動化的重要前提。

傳統ODN光分配網絡存在的問題

　　ODN是光通信網絡建設中最為重要的環節之一，相比于其他有源設備，ODN網絡更關鍵，包括光纖光纜、光連接器、光分路器以及安裝連接這些器件的配套設備等，其中大部分線路和器件或深埋、或部署于建筑物內，一旦發生故障，維修難度和成本極高，甚至高于新建成本。

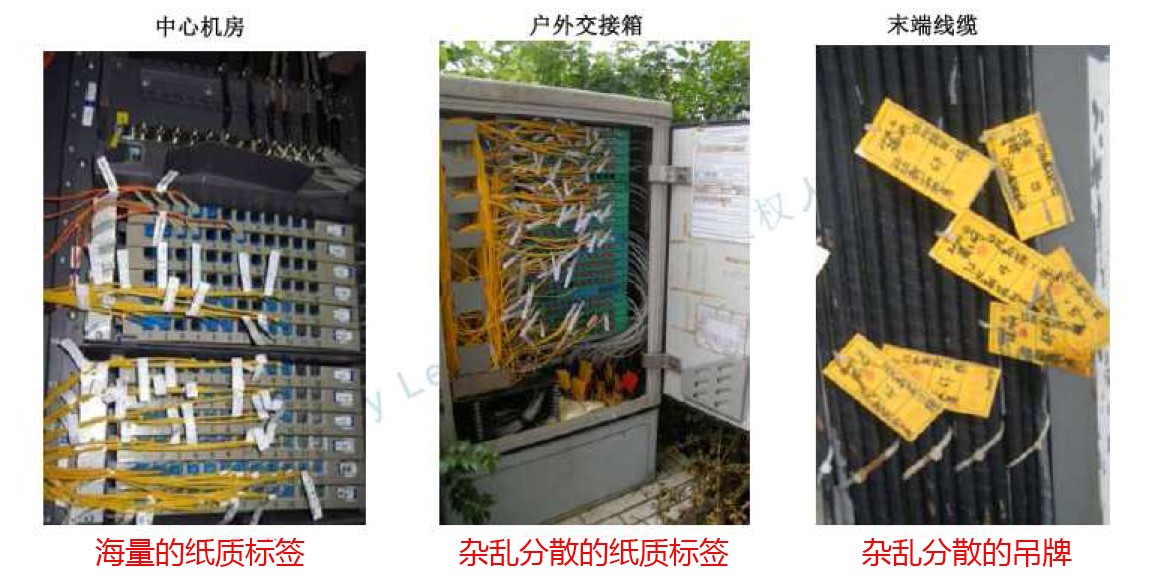

　　傳統ODN網絡建設帶來海量的光纖跳纖和光線纜，傳統紙質標簽依靠人工字符識別和手工錄入，效率非常低，錯誤率非常高。標簽信息錯誤的光纖線路，越來越難維護和管理，最終變成“死纖”，導致網絡中光纖線路資源利用率不斷降低。

　　智能ODN技術

　　隨著光分配網絡ODN的建設，設備生產廠商也一直在摸索這些問題的解決方案，其中智能化ODN和是未來比較有發展前景的技術方案。德世科通訊的智能ODN網絡由智能光分配網絡管理系統、智能管理終端、智能光分配網絡設備和智能光器件四部分組成。

　　在傳統的尾纖、跳纖和分光器等光器件上嵌入一個標簽，這些光器件便具有了身份信息，成為了智能光器件。當把這些器件接入到智能ODN設備上時，便可以讀取其身份信息，對其進行管理。目前國內智能ODN生產廠商主要采用的標簽技術有接觸式的電子標簽、非接觸式的電子標簽(RFID)和二維QR碼標簽。

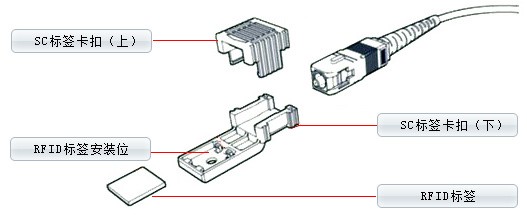

RFID標簽示意圖

　　德世科通訊的智能光分配網絡設備包括智能光纖配線架、智能光纜交接箱、智能光纖分纖箱等設備。智能ODN網絡設備除了提供傳統的ODN功能外，還具有端口管理和通信的功能，讀取插入各端口的智能光器件的標簽信息，并通過智能管理終端將傳遞給智能網絡管理系統。

　　德世科通訊的智能光交接箱的熔配盤內嵌RFID閱讀器，智能識別RFID標簽的插入位置和標簽內容，光纜熔配盤內置端口LED燈，智能指示資源位置并進行操作引導。

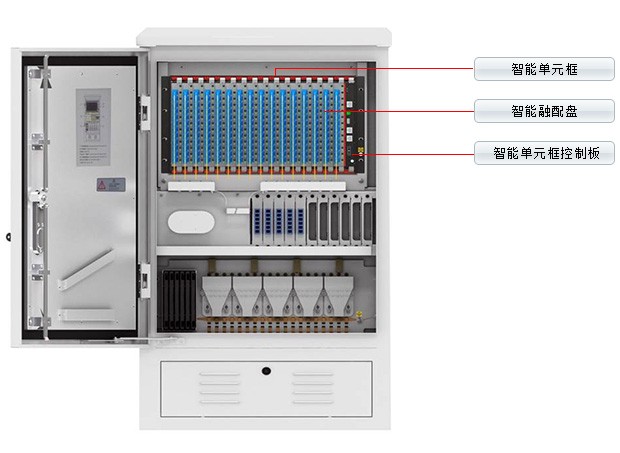

智能光纜交接箱示意圖

　　智能化將成為ODN未來的發展趨勢，智能化解決方案可以提高ODN網絡的部署和維護效率，無源網絡也可實現管理和運維，這將使整個ODN網絡的建設成本降低20%，運維成本降低50%，ODN網絡逐步走向智能化成為大勢所趨。
