案例分享： OFDR用于錨桿應力測試

  ICC訊 近日昊衡科技分享測試案例OFDR用于錨桿應力測試。錨桿工程在邊坡、基坑、橋梁與隧道等支護工程中有廣泛應用，文章借助昊衡科技的OSI分布式光纖傳感系統對錨桿的受力機理進行應用研究，為土木結構健康監測、鋼筋混凝土裂縫監測等同類工程測試提供參考。

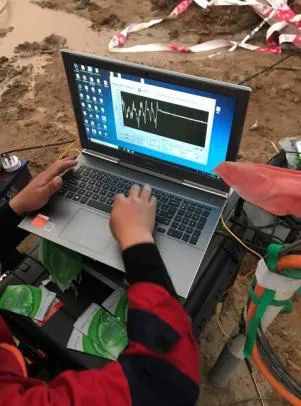

  圖1 錨桿的現場加載圖本次采用3根基礎錨桿進行試驗，試驗中土層錨桿長11m。對錨桿鋼筋進行打磨拋光，然后刻槽，埋設緊護套光纖。試驗錨桿施工完成、確定分布式光纖成活后進行加載測試。

  圖2 OSI-S 分布式光纖傳感系統3根試驗錨桿錨頭部分的荷載與位移及其軸力沿深度分布曲線見圖3所示，各試驗錨桿錨頭部分荷載測試值與加載值之間的對比分析結果見表1～表3。

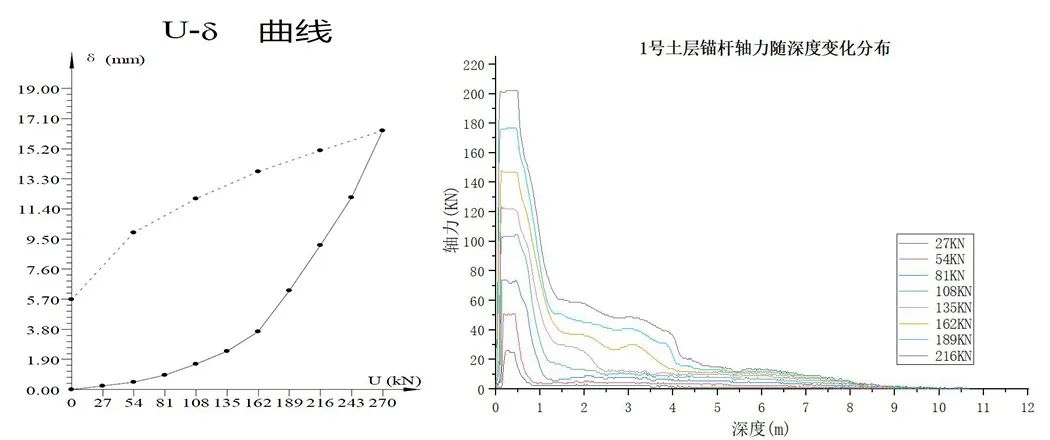

圖3. 1號試驗錨桿的荷載位移曲線及其軸力沿深度分布曲線

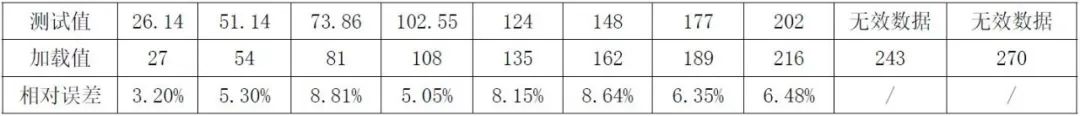

  表1. 1號錨桿錨頭荷載測試值與加載值的對比分析

  完整測試過程及結果，詳見基于OFDR分布式光纖在錨桿應力測試中的應用。

  結論

  目前，國內外進行錨桿應力測試的方法主要為點式傳感器，采用分布式光纖實現分布測試技術一直是巖土錨固工程中非常關鍵且亟待提高的一項技術。通過基于OFDR分布式光纖性能及其在錨桿應力測試工程中的關鍵技術相關研究，可以為錨桿的應力測試提供更加有效的測試手段，深入了解工作錨桿力學性能、錨固機理，驗證錨桿設計參數與施工工藝的合理性，為基礎工程與支護工程的設計提供理論依據，并能評價和預測錨桿工程的安全性和穩定性，確保工程質量與安全，減少造價，有著非常重要的經濟性與實用性。
