高精度纖芯對(duì)準(zhǔn)光纖熔接機(jī)TYPE-82C+：G.654.E超低損光纖熔接的最佳選擇

  ICC訊 近期，三大電信運(yùn)營(yíng)商陸續(xù)完成了超低損大有效面積G.654.E光纜的集中采購(gòu)，以長(zhǎng)飛公司為首的國(guó)內(nèi)主要光纖光纜廠家中標(biāo)。從此集中采購(gòu)中，可以看出三大電信運(yùn)營(yíng)商對(duì)積極采用G.654.E光纜并推進(jìn)建設(shè)高速傳輸網(wǎng)絡(luò)的決心。

  正如我們?cè)谝郧暗奈恼轮邢虼蠹医榻B的那樣，住友電工的高精度纖芯對(duì)準(zhǔn)光纖熔接機(jī)TYPE-82C+具備適用于G.654.E光纖特性的熔接條件，憑借高性能、高質(zhì)量的熔接性能得到了電信運(yùn)營(yíng)商和施工單位的廣泛贊譽(yù)，目前已在中國(guó)電信、安徽聯(lián)通等運(yùn)營(yíng)商集采項(xiàng)目中成功中標(biāo)。

  在實(shí)際使用過程中，一些現(xiàn)場(chǎng)施工人員會(huì)有這樣的疑問："雖然都是G.654.E光纖，但在顯示屏上觀察時(shí)，發(fā)現(xiàn)左右兩端的光纖結(jié)構(gòu)似乎很不一樣。我想知道在進(jìn)行這種熔接操作時(shí)有什么注意事項(xiàng)"。

  G.654.E光纖具有"超低損、大有效面積"的特點(diǎn)。目前各家光纖制造商都在努力開展技術(shù)研發(fā)，通過應(yīng)用各種創(chuàng)新來實(shí)現(xiàn)這些特點(diǎn)。由于光纖制造商采用不同的制作工藝和材料，造成光纖結(jié)構(gòu)有所不同，在熔接機(jī)的顯示屏上觀察時(shí)，就有可能發(fā)現(xiàn)左右兩端的光纖結(jié)構(gòu)不同這一現(xiàn)象。

  但是，使用住友電工TYPE-82C+，即使是不同廠家生產(chǎn)的光纖，也可以實(shí)現(xiàn)低損耗熔接。下面就為您介紹一下不同廠家光纖的接續(xù)方法：

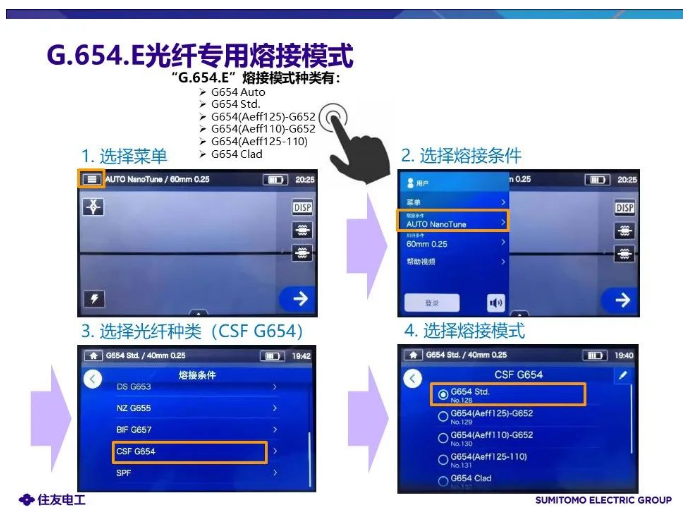

  熔接條件選擇“G.654E Std.”。

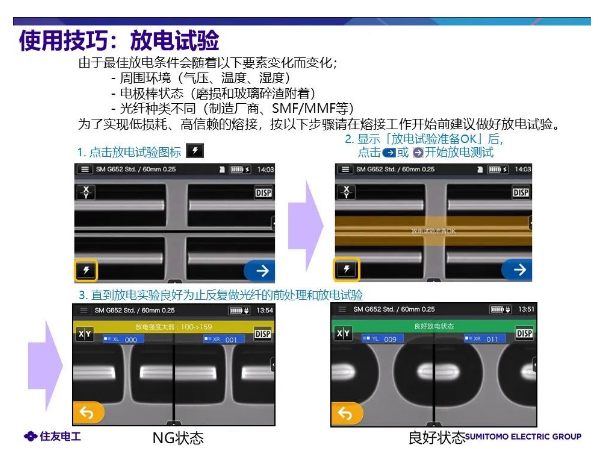

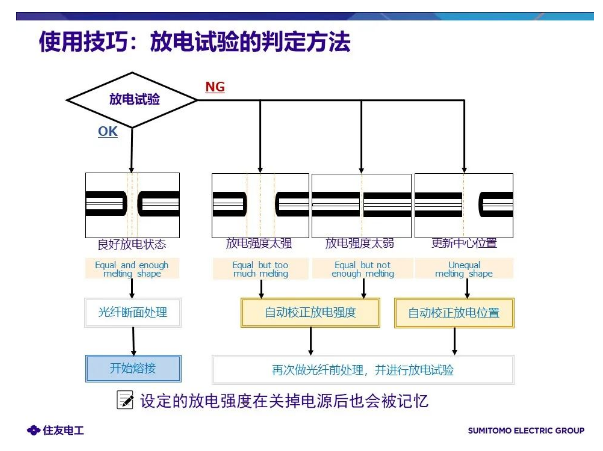

  進(jìn)行放電試驗(yàn)：更改熔接條件或者更換不同種類的光纖后，請(qǐng)務(wù)必進(jìn)行放電試驗(yàn)。

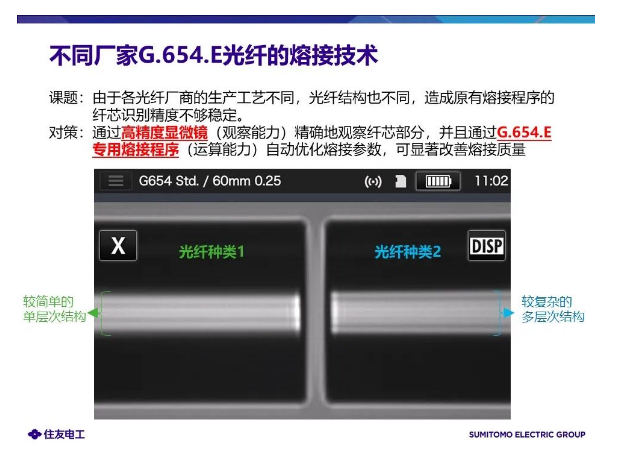

  由于各光纖廠商的生產(chǎn)工藝不同，光纖結(jié)構(gòu)也不同，造成原有熔接程序的纖芯識(shí)別精度不夠穩(wěn)定。因此，住友電工通過高精度顯微鏡（觀察能力）精確地觀察纖芯部分，并且通過G.654.E專用熔接程序（運(yùn)算能力）自動(dòng)優(yōu)化熔接參數(shù)，可顯著改善熔接質(zhì)量。

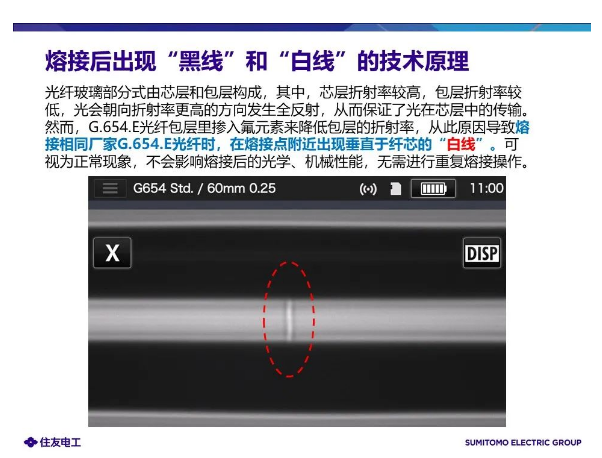

  然而，在熔接點(diǎn)附近會(huì)出現(xiàn)垂直于纖芯的“黑線”或“白線”。光纖玻璃部分式由芯層和包層構(gòu)成，其中，芯層折射率較高，包層折射率較低，光會(huì)朝向折射率更高的方向發(fā)生全反射，從而保證了光在芯層中的傳輸。G.654.E光纖包層里摻入氟元素來降低包層的折射率，從此原因?qū)е?strong>當(dāng)熔接相同廠家G.654.E光纖時(shí)，在熔接點(diǎn)附近出現(xiàn)垂直于纖芯的“白線”?？梢暈檎，F(xiàn)象，不會(huì)影響熔接后的光學(xué)、機(jī)械性能，無需進(jìn)行重復(fù)熔接操作。

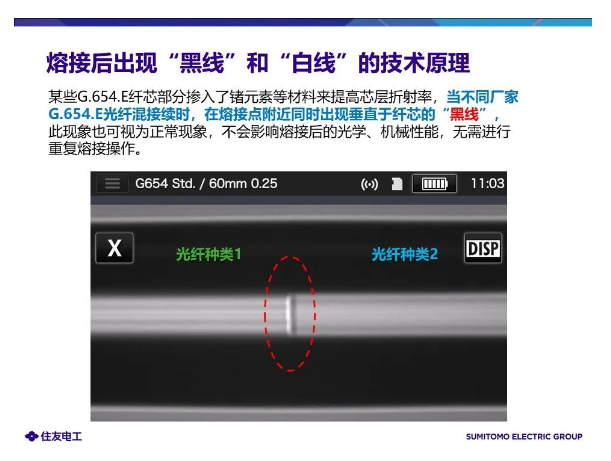

  某些G.654.E纖芯部分摻入了鍺元素等材料來提高芯層折射率，當(dāng)不同廠家G.654.E光纖混接續(xù)時(shí)，在熔接點(diǎn)附近同時(shí)出現(xiàn)垂直于纖芯的“黑線”，此現(xiàn)象也可視為正?，F(xiàn)象，不會(huì)影響熔接后的光學(xué)、機(jī)械性能，無需進(jìn)行重復(fù)熔接操作。

  今后，隨著國(guó)家持續(xù)推動(dòng)“東數(shù)西算”工程的建設(shè)，預(yù)計(jì)G.654.E光纖的應(yīng)用將會(huì)得到進(jìn)一步普及。住友電工將繼續(xù)以最先進(jìn)的熔接技術(shù)，為中國(guó)通信事業(yè)基礎(chǔ)建設(shè)做出新的貢獻(xiàn)。
