采用微米LED和波分復用技術實現10 Gbps紫外光通信

  無線光通信(OWC)正在成為與射頻通信互補的關鍵技術，它能增加幾百太赫茲不需要授權的帶寬。可見光波長的發光二極管(LED)主要基于氮化鎵技術，能夠支持千兆比特每秒(Gbps)的無線數據傳輸速率，因此可以用于照明和通信兼容的系統和研發LiFi(光保真)技術。

  微米尺度的LED(直徑<100 μm，被稱為微米LED）是發展新一代顯示技術的重要元件。研究也證明微米LED具有比標準尺寸LED高一個數量級的調制帶寬，每個微米LED能夠支持高達~10 Gbps的無線數據傳輸速率。研發用于無線光通信的專用微米LED和探索其數據傳輸能力正成為當前關鍵的研究課題。

  無線光通信現已延伸至紫外波段?；贏l(In)GaN材料的LED其發光波長可涵蓋絕大部分UV-A, UV-B和UV-C波段。紫外LED器件的發展將進一步促進實現高速紫外無線光通信。

  相比于可見光，短波長紫外光在空氣中受到更強烈的散射，這意味著能夠?qū)崿F(xiàn)可繞過障礙物（如：建筑物等）的非視距紫外光通信。此外，地面上UV-B和UV-C紫外光通信的背景噪音非常小，主要的原因是太陽輻射中的這些紫外光已被地球高層大氣吸收。

  近年來，斯特拉思克萊德大學研究團隊結合研發紫外無線光通信的需求和微米LED的優勢推動發展了紫外光通信技術，前期的工作報道了每個紫外微米LED的數據傳輸速率能達到2 Gbps。但該速率比可見光微米LED的數據傳輸速率低，其主要的原因是紫外微米LED的光輸出功率較低。

  為克服以上問題，該團隊利用波分復用(WDM)技術，并與專門制作的紫外微米LED器件相結合，用發光波長在UV-A, UV-B 和UV-C波段的三個微米LED同時分別傳輸數據，使無線數據傳輸速率提高至10 Gbps。相關成果已發表于 Photonics Research 2022年第2期。

  基于LED的WDM技術之前很少應用于紫外波段，這項工作將其延深應用至新的波段。同時，該團隊還結合了WDM技術和在每個紫外波長上實現的創記錄的數據傳輸速率，充分利用了微米LED器件的優勢。

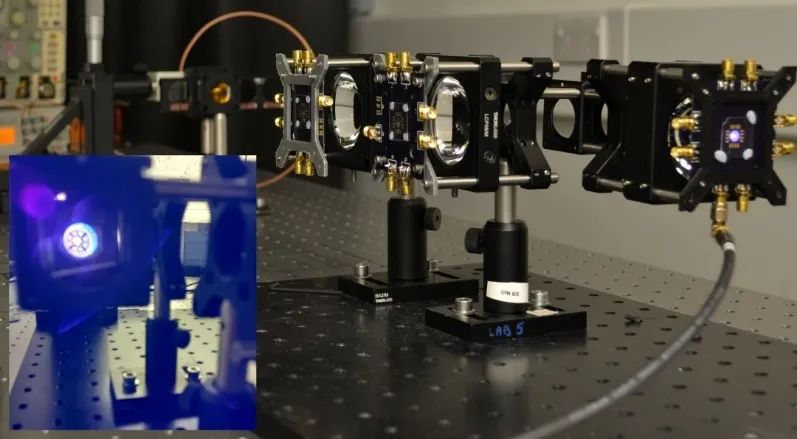

使用UV-A、UV-B和UV-C微米LED進行UV WDM通信的實驗裝置（插圖顯示了正在運行的UV 微米LED）

  在該通信系統中，每個微米LED發出的紫外光用透鏡收集，然后通過二向色鏡結合到朝向接收器的共同光路上。光學帶通濾波器使得接收器能夠區分各個波段。應用正交頻分復用(OFDM)調制技術，系統中每個微米LED產生的數據都得以有效傳輸，其中UV-A，UV-B和UV-C微米LED的數據傳輸速率分別達到了4.17 Gbps，3.02 Gbps 和 3.13 Gbps。這是目前在紫外波段中，LED的創紀錄數據傳輸速率。這項工作也是首次在跨UV-A，UV-B和UV-C波段應用了基于LED或微米LED的WDM技術。

  該研究工作展示了紫外無線光通信的巨大潛力，同時也揭示了為什么微米LED和WDM技術結合能夠?qū)崿F(xiàn)非常高的數據傳輸速率，這為研發在大氣和空間多種環境中應用的多波長紫外微米LED通信系統開辟了新途徑。

  該研究團隊負責人Martin Dawson教授表示“我們與Harald Haas教授團隊緊密合作，已致力研發應用于無線光通信的微米LED 十余年，但在紫外波段的探索仍相對較少。能在紫外波段應用WDM技術并獲得超過10 Gbps的總數據傳輸速率，是非常令人振奮的研究成果，這為發展在陸地和太空都具有廣泛應用前景的新通信系統打開了大門?！?

  該項工作開辟的新研究方向包括：結合更多分離紫外波長的WDM技術、發展更長距離的紫外微米LED無線光通信，研究紫外非視距通信和不斷提高各個紫外波長特別是深紫外波長微米LED的性能等。

  科學編輯 | 斯特拉思克萊德大學 Jonathan J. D. McKendry
