ONU弱光對網速的影響

  ONU就是我們俗稱的“光貓”，ONU弱光是指ONU接收的光功率小于ONU接收靈敏度的現象。ONU的接收靈敏度指的是ONU正常工作時可接收的最小光功率，通常，家寬ONU的接收靈敏度指標為-27dBm;所以，一般將ONU收光功率低于-27dBm定義為ONU弱光。

  當前，ONU弱光的現象非常普遍，有些省份ONU的弱光率(收光功率低于-27dBm的ONU占比)甚至超過了4.5%。如此高的弱光率，必然會對用戶的上網體驗產生不良的影響。

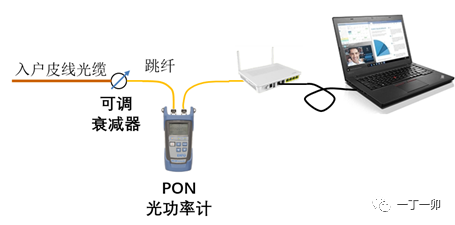

  影響用戶上網體驗的因素很多，ONU弱光主要影響網速。為了測試ONU弱光對用戶網速的影響，老丁頭搭建了以下測試模型。

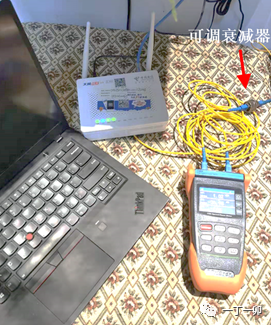

  圖中，在入戶的皮線光纜與ONU間，用跳纖串接上可調衰減器和PON光功率計，這樣，就可以用PON光功率計在線測量出ONU的接收光功率(測試的下行光功率與ONU的收光功率相差約0.3dB1根跳纖減去一個活動連接的衰耗)。實際測試現場是這樣的。

  通過調節可調衰減器的衰減，可增加ODN鏈路的衰耗，使ONU的收光功率發生變化。網速的變化則通過筆記本用網線連接ONU進行測試。用該方法對老丁頭家300M的寬帶進行了測試，測試結果如下表。

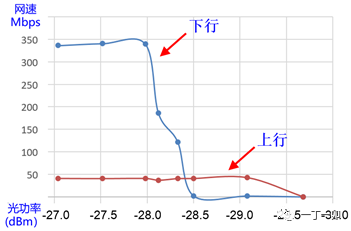

  大部分ONU的實際接收靈敏度要優于指標1.0dB左右，譬如，本次測試的ONU收光功率高于-27.98dBm時依然可以正常工作。當收光功率低于-27.98dBm時，下行網速隨著收光功率的降低快速下降，并在一定光功率范圍內保持極低的網速直至網絡完全中斷。

  你也許注意到了，上行網速與下行網速差別很大，這是由于運營商對家寬的上行限速所致。

  但上行網速基本不受ONU弱光的影響，具體原因見《光纖彎曲半徑不足對ODN鏈路衰耗的影響》一文。ONU只在接收到下行光信號時才被動發光，當ONU接收不到下行光信號時，網絡上行也隨之中斷。
