400G以太網光模塊發展及聯訊測試方案

  云計算，VR/AR，AI，5G等技術的應用對流量的需求非常大，流量的爆炸性增長需要更高的帶寬，其中數據中心網絡傳輸距離通常較短，但是對帶寬需求更大。目前，數據中心不同機房間的互聯以及多個數據中心之間的互聯場景正逐步向400G甚至800G光模塊演進。

  400G 以太網相關標準發展

  IEEE 802.3工作組主要側重以太網物理接口的標準化工作，截止到目前已經發布了一系列標準支撐以太網的發展

  IEEE 802.3bs-2017(200 GE 和400 GE，10 km以內)

  IEEE 802.3cd-2018(50 GE 10 km以內，100 GE 和 200 GE 多模光纖傳輸)

  IEEE 802.3cn-2019(50 GE/200 GE/400 GE，40 km)

  IEEE 802.3ct(50 GE/200 GE/400 GE，80 km)

  IEEE 802.3cw 400 Gb/s over DWDM systems

  隨著IEEE P802.3df PAR在2021年12月8日的批準，IEEE 802.3 Beyond 400Gb /s以太網研究組完成了章程，并向IEEE P802.3df 200Gb /s、400Gb /s、800Gb /s和1.6 Tb/s 以太網工作組過渡。

  PAM4 VS NRZ

  對于400G光模塊，OSFP/QSFP-DD與主機接口電信號為 8x50G/PAM4，均采用PAM4調制方式

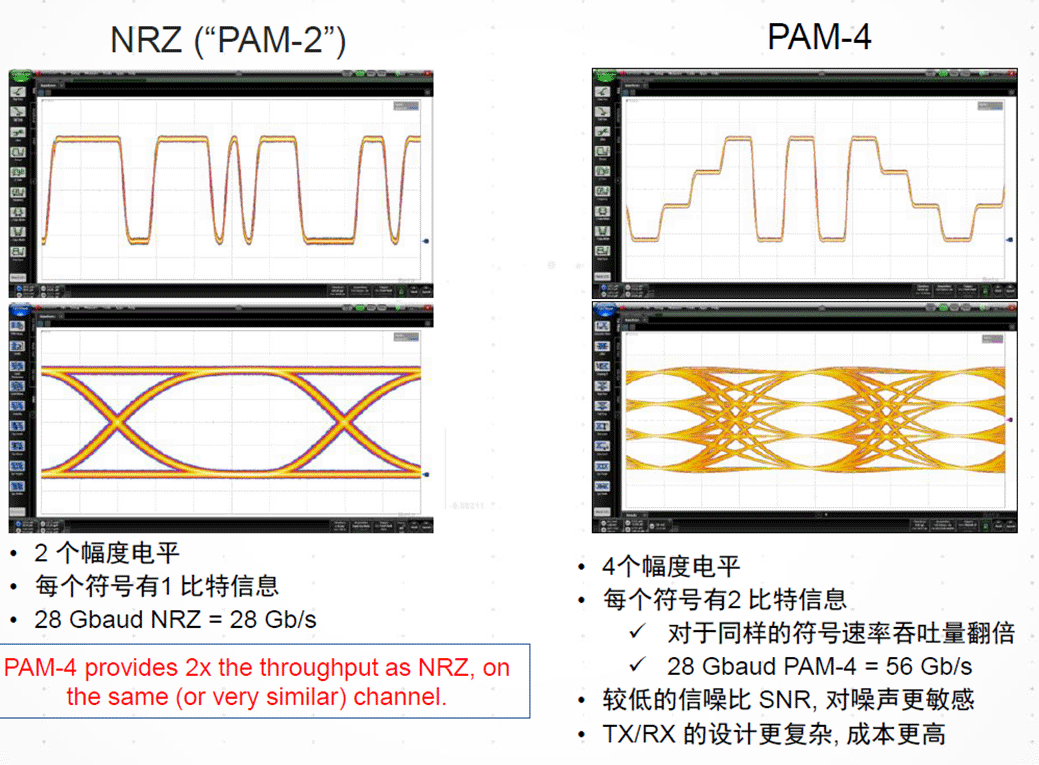

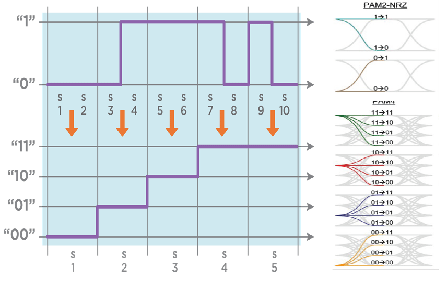

  PAM4信號與NRZ信號的對比

  與傳統的NRZ信號測試不同，400G PAM4 光模塊發射端的測試增加了SSPRQ碼型下TDECQ的測試，接收端需要測量分析FEC 打開前后的誤碼率情況。

  聯訊400G測試解決方案

  針對400G 光模塊，聯訊儀器提供一站式測試解決方案，包括8通道400G PAM4誤碼儀，56G波特率光時鐘恢復單元(支持NRZ/PAM4 時鐘恢復)，1/2/4光口采樣示波器，多通道光衰減器，多通道光功率計，光開關等設備，以及光模塊的MCB，可根據客戶的實際使用環境靈活配置。

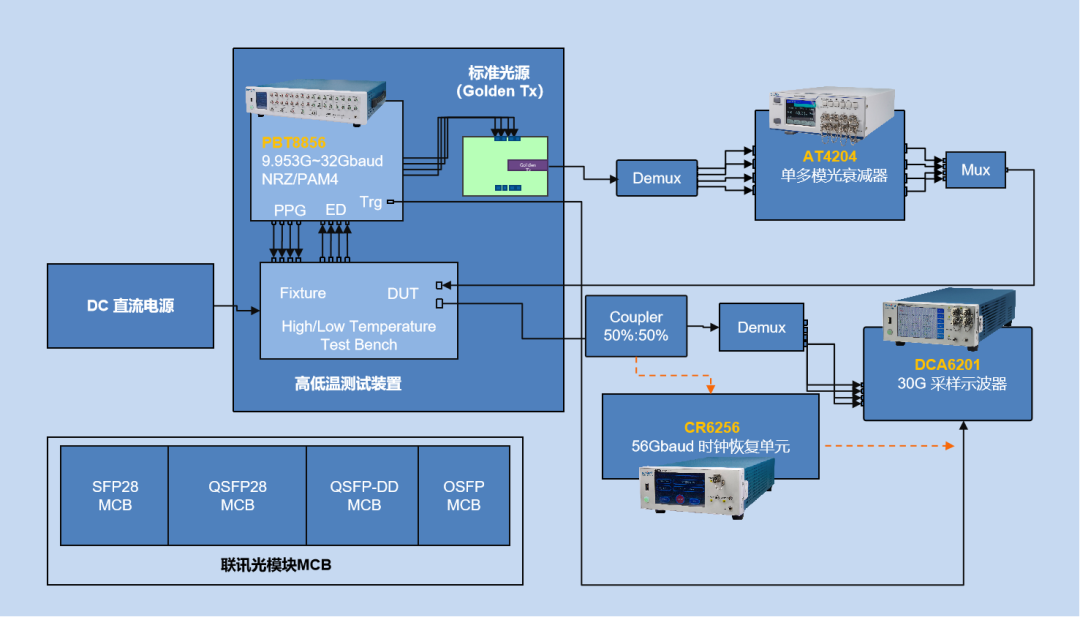

  400G光模塊測試框圖

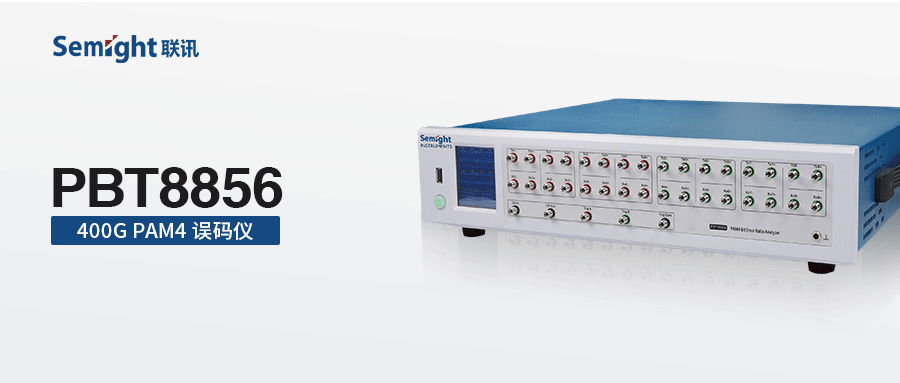

  PBT8856 400G PAM4誤碼儀

  1. 支持NRZ或PAM4 信號輸出

  2. 多速率20.625~30GBaud

  3. 支持 FEC 分析及Symbol Error 分布等測試

  4. 支持豐富測試碼型PRBS7~31Q，SSPRQ/JP03A/JP03B/LIN/方波/CJT/自定義碼型等

  5. 支持高功率模式輸出，提高輸出幅度

  6.支持3階/7階模式下發射端的預加重及去加重調節，補償鏈路損耗

  7. 支持 CTLE 接收端均衡調節

  8. 各通道可獨立配置為 NRZ 或 PAM4 信號

  9. 觸發信號支持分頻輸出(4分頻～128分頻)

  10.支持誤碼注入及輸入輸出極性切換

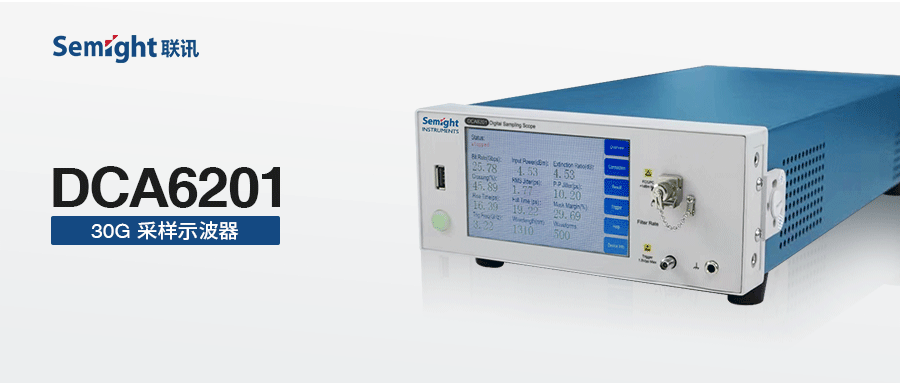

  DCA6201 30G 采樣示波器

  1. 多種速率Filter 可選，覆蓋25G~29G及以下速率，如25.78125/26.5625/28.9G等

  2. 經過校準的參考接收機，符合行業頻響容差

  3.支持單模多模測試，波長范圍750~1650nm

  4. 液晶屏實時更新重要參數

  5. GUI 界面簡單易用

  6. 支持NRZ和PAM4的測試

  7. 測試速度快

  8. 測量一致性高

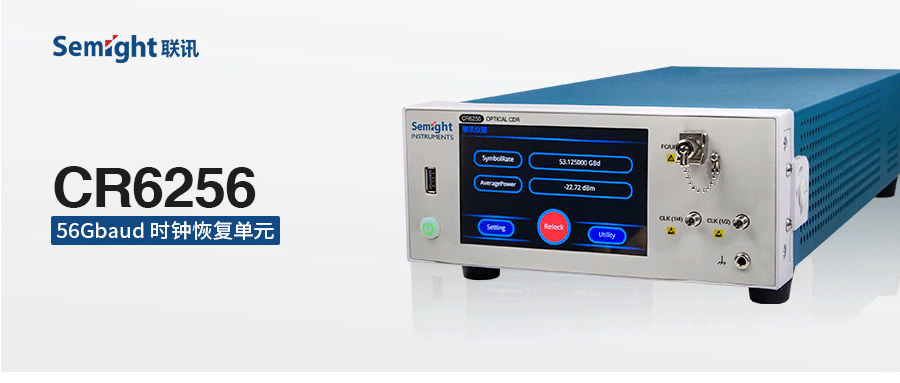

  CR6256 56Gbaud 時鐘恢復單元

  1. 速率24.8832 GBaud ~28.9 GBaud

  2. 支持25G/50G PON 時鐘恢復

  3. 自動鎖定

  4. 單機支持單模和多模時鐘恢復，波長范圍850~1650nm

  5. 可調環路帶寬：4MHz

  6. 觸發時鐘分頻：1/1，1/2 @26.5625 GBaud;

  7. 輸入光信號功率范圍-14dBm~3dBm

  8. 隨機抖動典型值290fs
