億源通丨360°插芯可調保偏(PM)連接器

  ICC訊 保偏光纖連接器（Polarization-maintaining，“PM”）作為一種特殊應用的連接器，廣泛應用于光纖傳感、干涉測量、平面波導、相干光傳輸及長距離雙向光傳輸系統中。要了解保偏連接器，必然要使用到保偏光纖，首先需要知道什么是保偏光纖。

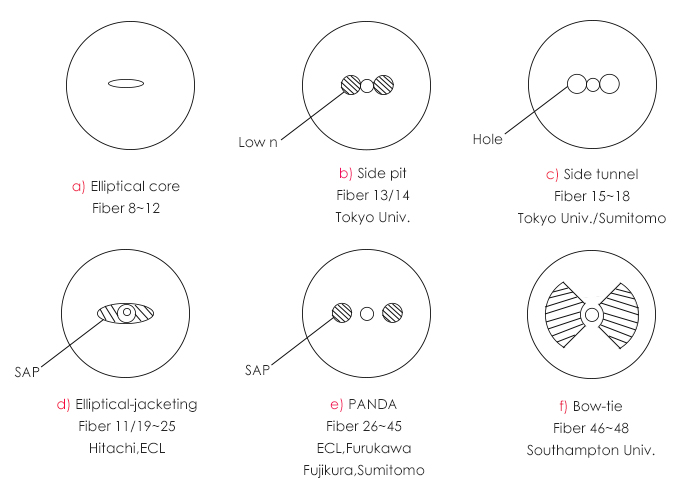

  目前市面上出現的保偏光纖基本有以下幾種截面類型：

  其中最常見的是第五種，也叫熊貓光纖（因截面圖看起來像熊貓臉，故而得名“熊貓光纖”）。那么這種光纖與普通單模光纖相比，有什么不同呢？

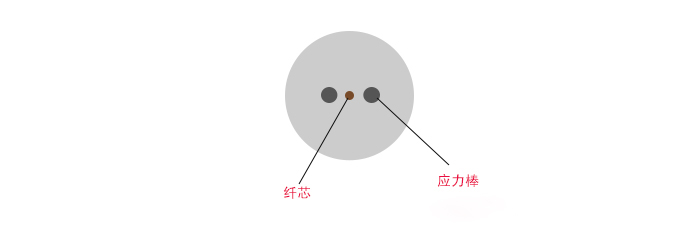

  保偏光纖，是一種特殊類型的單模光纖。普通的單模光纖能夠傳輸隨機偏振光，而保偏光纖只能傳輸一種方向上的偏振光。在保偏光纖中，傳播到光纖中的線性偏振光波的偏振在傳播過程中得以保持，偏振面之間光功率的交叉耦合很小或沒有。對于某些需要偏振光輸入的光纖組件（例如外部調制器），這種偏振方向保持功能極為重要。通過在光纖材料本身中產生應力，即可以保持光波延特定方向產生偏振的這一特性，因此出現了以下結構的保偏光纖。

  應力棒在光纖中產生應力，有利于光僅延一個方向偏振傳播。當PM光纖通過光纖連接器端接時，應力棒應該與連接器Key鍵對齊。Key鍵是否對齊，直接決定了PM連接器鏈路傳輸?shù)墓δ?，這個指標非常關鍵。

  那要如何保證應力棒與連接器的key鍵是對齊的呢？如果要保證準確對齊，是否需要在連接器的結構上做一些特殊設計？

  應力棒要與連接器key鍵對齊，市面上常規的生產做法是：在插芯中充填353ND固化膠，在膠水還未固定時，通過旋轉纖芯在放大鏡下來對準應力棒（貓眼），對準后再固化。這樣做的問題點是，在對準“貓眼”后，需要移動連接器進行烘烤固化，纖芯極易發生轉動，并且固化膠存在一定的粘度，導致對準后在固化前纖芯發生旋轉偏移，“貓眼”的對準角度只能達到±5度以?xún)?nèi)，整條跳線的消光比只能達到20dB以上。而且一旦偏移角度過大，連接器端必須剪斷重新加頭，浪費工時，且品質難以保證。

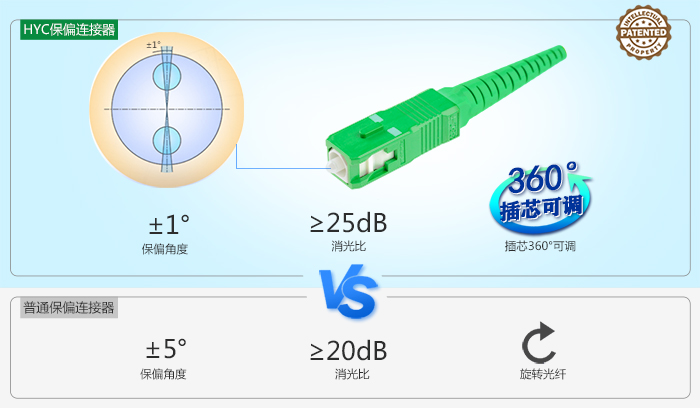

  為了解決以上問題，億源通（英文簡稱“HYC”）自主設計了一款能360度旋轉插芯來對準“貓眼”的保偏連接器。通過旋轉固化后的插芯來代替旋轉光纜纖芯，當“貓眼”對準后，再固定插芯尾炳，達到精準定位的目的。經過驗證，HYC系列保偏連接器，對準角度偏差可控制在±1度以?xún)?nèi)，消光比能達到25dB以上。

  該方案可廣泛應用于對偏振態比較敏感的儀器或場景中，如太空、高輻射環境、抗輻射產品、單偏振傳輸領域、EDFA、光纖陀螺、光纖傳感設備、光纖水聽器、光纖電流傳感器、航天、航海、無人駕駛系統、通信、高敏感干涉儀器、保偏波分復用器等諸多領域。
