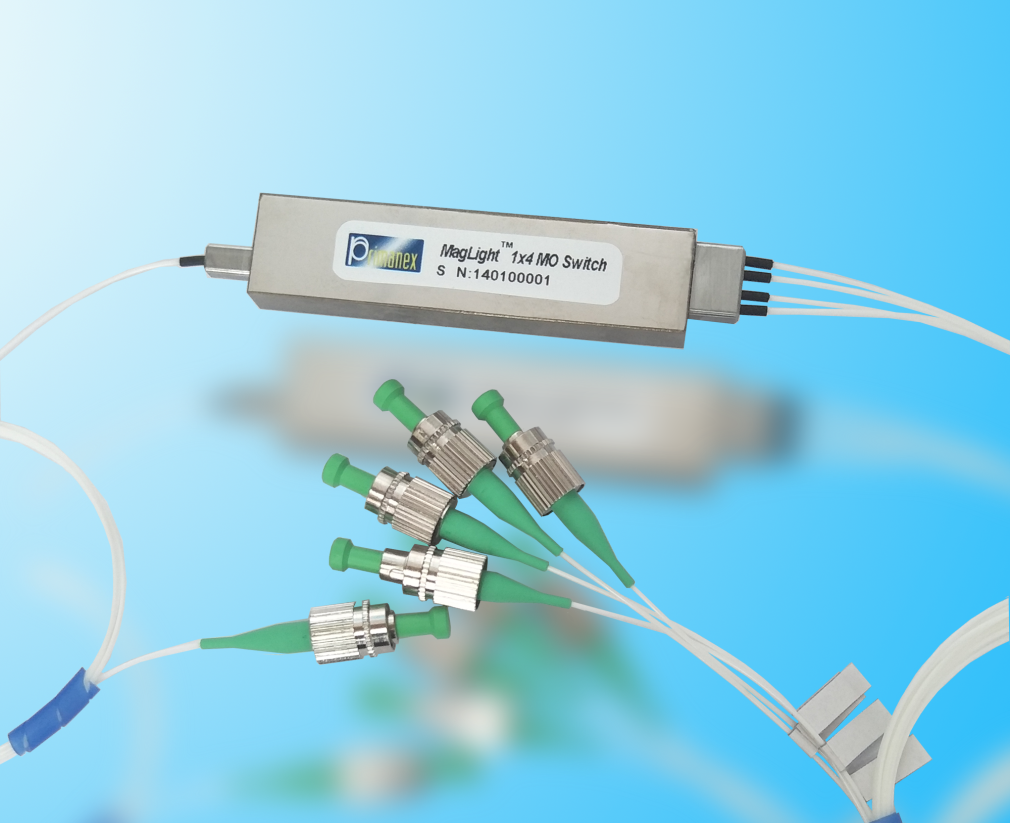

浦芮斯光電新品發布：基于自由空間光學集成的1×4磁光開關模塊

  ICCSZ訊  秉承一以貫之的創新傳統，浦芮斯光電推出新型的1×4磁光開關模塊。該新品系列基于自由空間光學集成技術，相對于傳統的分立器件以光纖級聯的方案，可以獲得更小的插入損耗和更緊湊的尺寸，給客戶在損耗預算和空間規劃上帶來自由度，其主要性能：

  ——典型插入損耗： 0.8dB

  ——溫度相關損耗： 0.2dB

  ——通道間串?dāng)_：40dB

  ——切換速度：10~30微秒

  ——切換頻率：10KHz

  ——尺寸：75×18×8.4(長寬高，毫米)

  浦芮斯光電的微秒系列磁光開關，實現光信號在不同輸入和輸出端口之間切換。該系列產品利用電磁感應原理和法拉第旋光效應改變?nèi)肷涔馐钠駪B(tài)，結合使用雙折射偏振分光晶體，使光束傳播路徑發生改變，從而實現光路切換的功能。磁光開關集電磁學、偏振光學、晶體光學及成像光學等多學科技術于一體。

  自2000年于美國硅谷面世以來，我司的磁光開關系列產品從未停止過對自身的超越與創新，成功地服務于全球的光纖通信、光纖傳感、儀器儀表、新能源以及國防軍工領域的眾多重要客戶，已經成為高端光開關領域的標志性產品，引領全球磁光技術達10余年。被中國和美國的系列原創專利保護的我司磁光開關系列產品采用全固態晶體設計和獨特的電磁學設計，對光路的切換過程不涉及任何機械運動部件，因而具有其它競爭技術如機械式光開關(MOM)和微機械式光開關(MEMS)等所無法比擬的卓越性能：高速切換(10us~30us)，超長的壽命(超過300億次切換)，超低功耗(不需要外電維持)，高重復性(+/- 0.01dB)等等。

  磁光開光的高速響應和優越重復性

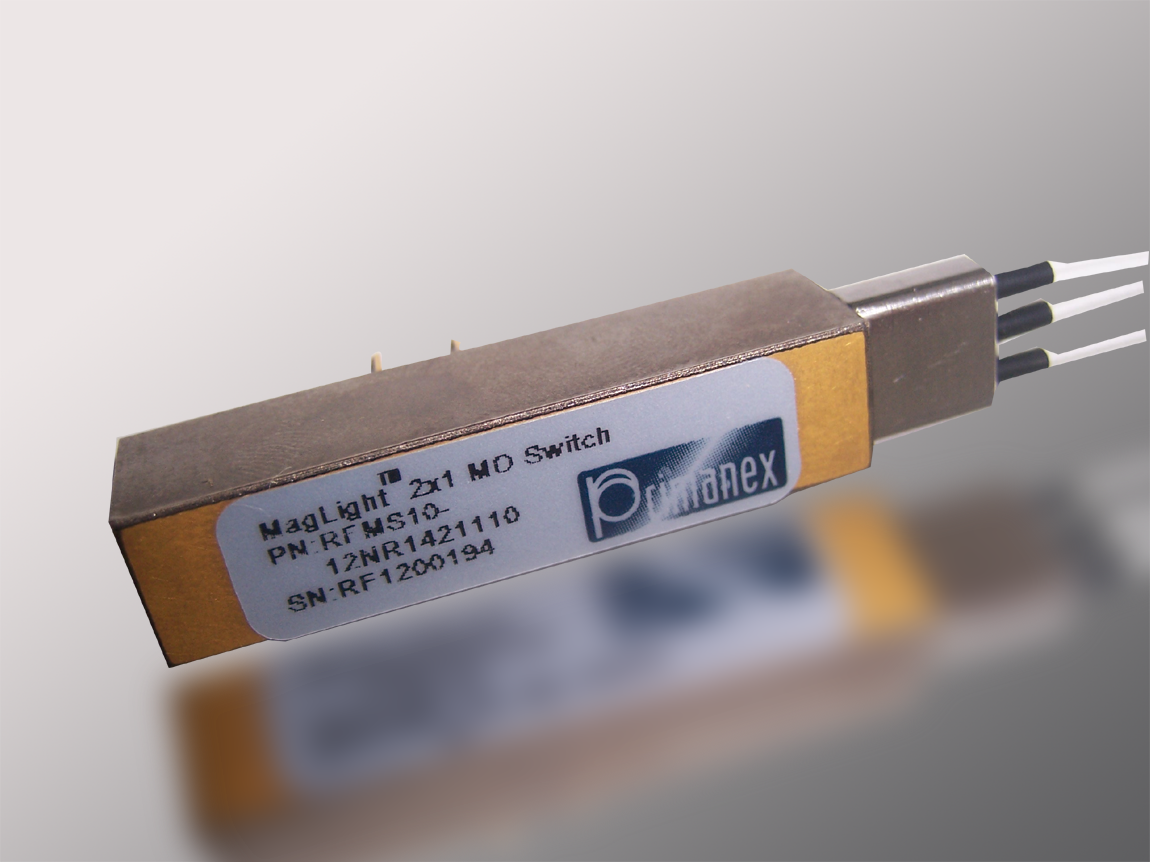

  第一代磁光開光器件(2010年之前)

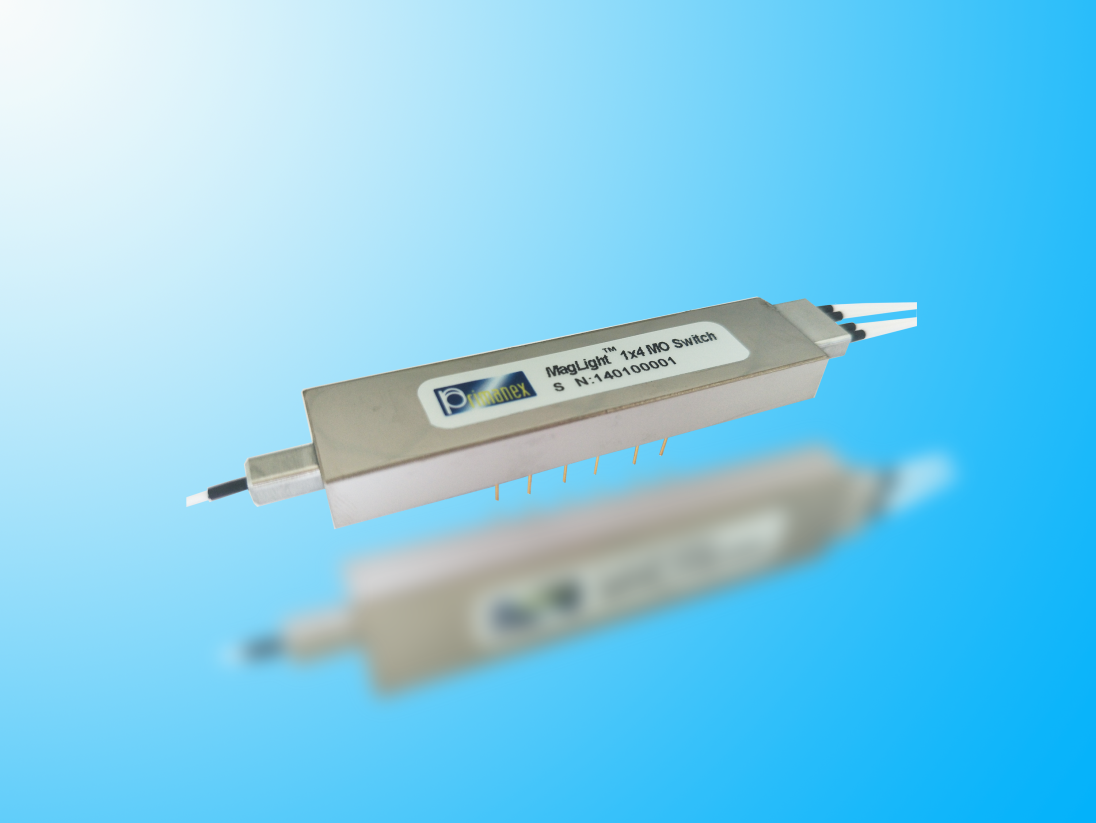

  第二代磁光開光器件(2010年迄今)

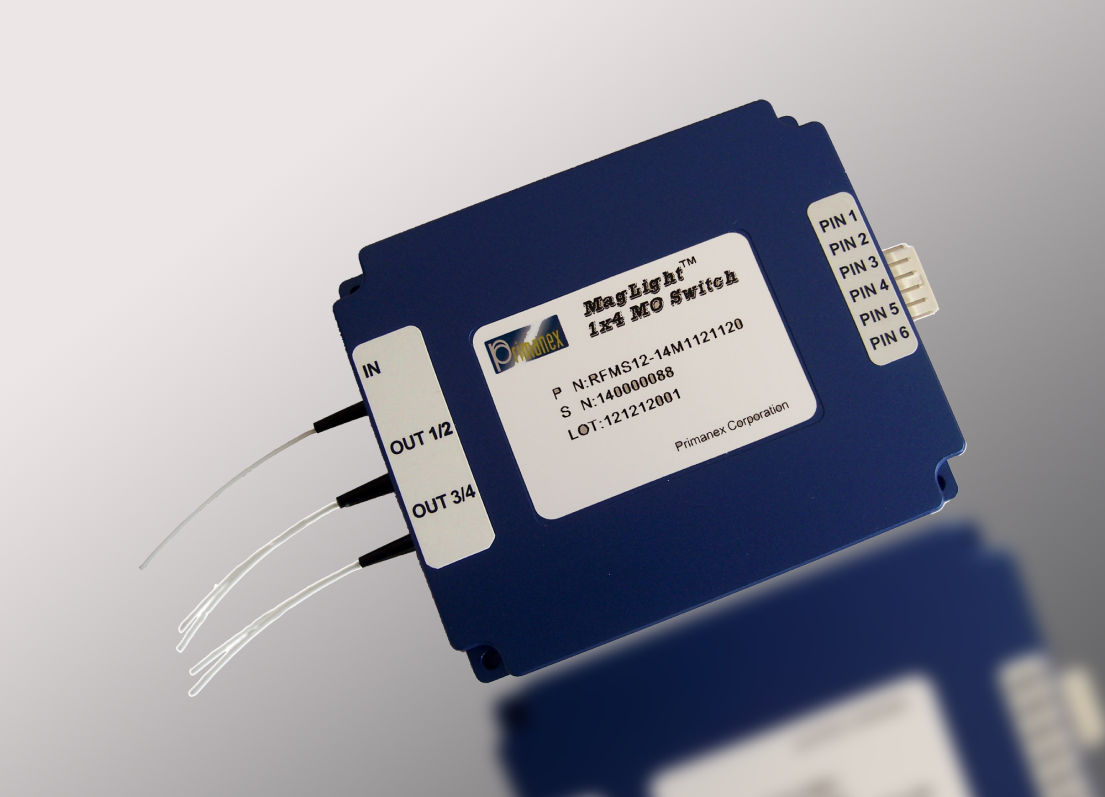

  傳統光纖級聯1×4磁光開光模塊

  十余年來，浦芮斯光電磁光開關不斷發展壯大，業已形成了豐富的產品家族。為方便客戶按需選擇，可參考我司磁光開關如下分類原則：

  ——按端口數目來分：有1×1，1×2，2×2，1×4，1×8，以至1×16光開關;

  ——按切換速度來分：有常規速度光開關(200us~400us)和高速光開(10us~30us);

  ——按是否可逆來分：由于法拉第旋光效應的不可逆性，我司的常規磁光開關是不可逆的：即，在不進行開關切換的前提下，入射光束經由磁光開關只能單向通行。反向通行的光路會被磁光開關隔離，且反向隔離效果相當于一個雙級隔離器。為服務于光纖傳感應用，我司開發了真正可逆的磁光開關，獨特的光學和電磁學設計可以允許光路在磁光開關中雙向通行。以上類別的磁光開關中均有不可逆和可逆型的對應產品;

  ——按是否保偏來分：我司的常規磁光開關是偏振無關型的，即使用常規的單模光纖，對入射光的偏振態不敏感。我司同樣開發了保偏型磁光開關，即可以使用客戶特殊要求的保偏光纖，以滿足特定的光偏振的要求;

  ——按是否能承受高功率激光來分：應某些特殊領域的承載高功率(或高能量)激光的要求，我司開發了磁光開關的高功率版本，可以保留常規功率要求的磁光開關的所有優秀光學、電學和機械性能。

  隨著激光雷達、新型相控陣?yán)走_(dá)以及儀器儀表等領域?qū)π⌒突嗦反殴忾_關的越來越嚴格的需求，浦芮斯光電將陸續推出1×8、2×4以及N位時延產品等。更多有關磁光開關的信息，請參考公司網站(WWW.Primanex.Com.CN)。
