校園網案例光模塊解決方案

  隨著人們對信息資源共享以及信息交流的迫切需求，促使網絡技術快速發展，各高校也都紛紛籌建校園網絡，希望通過校園網絡的建設來提高教學、管理、科研水平。校園網應用可以分為電子教學(多媒體教室、電子圖書館等)、校園管理(數據庫)以及遠程通訊(互聯網接入、遠程教學)三大部分內容。

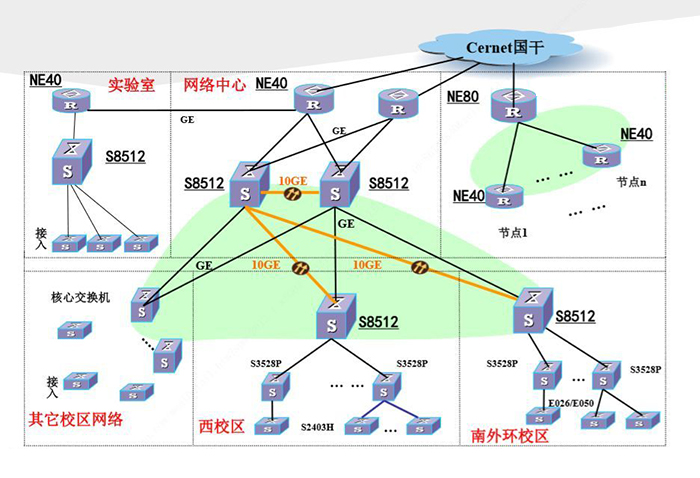

  在校園網的建設中，可以在網絡中心放置核心層設備，在校區的各個匯聚分中心放置一臺高性能三層交換設備，整個校園網匯聚層就由多臺三層交換設備承擔，每一臺設備負責就近區域的樓宇交換機接入。

  一般校園網所需要用到的是萬兆、千兆交換機，背板帶寬及槽位數量可根據校園網的組網要求來選擇交換機。除了選擇交換機外，我們還需要選擇光模塊和光纖跳線來將交換機連接起來，對于短距離互連，用于交換機千兆端口的光模塊可選用1.25G SFP多模光模塊搭配OM2光纖跳線。

  對于長距離互連，可選用1.25G SFP單模雙纖10km光模塊搭配OS2單模跳線。

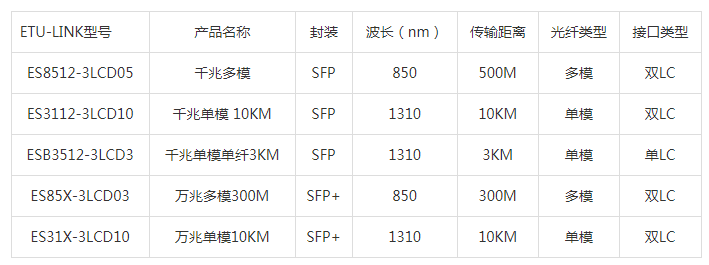

  ETU-LINK型號產品名稱封裝波長(nm)傳輸距離光纖類型接口類型

  單纖和雙纖的區別在于單纖是只需要用一根光纖進行連接，而雙纖需要用兩根光纖進行連接。

  用于萬兆交換機端口可選用10G SFP+ 雙纖300m光模塊搭配OM3雙LC接頭多模跳線，傳輸距離最高可達300m。通常校園網都不需要部署高速率的光模塊，低速率短距離光模塊的光模塊即可滿足校園網的傳輸需求。
