LC：DAA網絡將需要大量10G SFP+收發器

  ICCSZ訊(編譯：Nina)近日，LightCounting發表了一篇題為“Optics in Cable TV Networks”的研究報告。該報告是基于有線電視工程師協會(SCTE)10月份在丹佛市舉辦的Cable-Tec Expo展會期間的一些采訪和演講稿。以下是報告的一些節選內容。

  MSO采用“Fiber Deep”架構以提升帶寬

  隨著向DOCSIS 3.1的轉移，有線電視公司正在革新他們的網絡，采用“Fiber Deep”架構，實現向更小的光節點轉移，以便為客戶提供更多的帶寬。

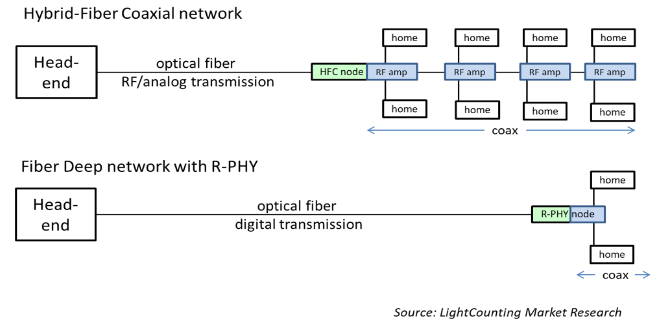

  傳統的混合光纖同軸電纜(HFC)網絡通過光纖將射頻信號傳輸?shù)竭h程光節點，然后信號通過多個射頻放大器級聯連接到同軸電纜，直到最終到達用戶家中。 HFC網絡中的一個光節點可以服務500-2500個家庭。

  “Fiber Deep”升級提高了到用戶的容量，從而延長了HFC網絡的使用壽命。通過將光纖拉近到用戶家庭，一個光節點服務的家庭數量縮小到50-150個，并且網絡的同軸電纜部分無需級聯RF放大器。當然，從HFC網絡中的每個節點500個家庭，到“Fiber Deep”中的每個節點50個家庭，意味著后者需要多達十倍的節點和收發器，這對光器件供應商來說是好消息。

  不幸的是，由于每個新節點要消耗CMTS(電纜調制解調器終端系統)頭端單元上的另一個端口，向“Fiber Deep”轉換也會在網絡的CMTS端引發擁塞問題。為了緩解前端的空間和能耗問題，行業演化出一種新的Cable架構--分布式接入架構(DAA)。目前這種架構正在部署中。這種架構的關鍵特征是，CMTS或者CCAP(融合有線接入平臺)的物理層(PHY或MAC-PHY)向下移動到了遠程節點，該節點被稱為“遠程PHY節點”或“R-PHY節點”，通?？s寫為RPD。將PHY層從頭端移到節點無法使用模擬光學器件來完成，因此部署DAA架構也需要從模擬光學轉向數字光學。實際上，R-PHY節點也是“Fiber Deep”節點，盡管它們是不同的概念。

  簡而言之，CATV網絡正在從使用少量模擬光學器件轉向使用更多標準化的數字光學器件。

  DAA網絡將需要大量10G SFP+收發器

  R-PHY節點有兩個SFP+端口，一個用于連接前端，另一個用于冗余或菊鏈連接到另一個R-PHY節點?，F(xiàn)在，10G SR和LR收發器幾乎普遍用于這些節點。如果全部1.16億美國家庭最終都通過CATV網絡傳輸，平均每個節點服務100個家庭，并且如果每個前端節點鏈路具有兩個SFP+端口，則將部署大約220萬個收發器(1.16億家庭除以每個節點100個家庭，再乘以每個節點2個收發器)。這只是一個粗略的估計，在實際情況中，每個節點的端口數量取決于諸如節點冗余、分段配置、下行 vs. 上行等因素。

  所有遠程節點光學器件的工作溫度范圍必須符合商業級溫度或工業級溫度規范。一位會議演講者指出，典型鋁制遠程節點外殼內部的溫度高達約77℃。這種溫度要求與移動前傳收發器所要求的溫度相同。據LightCounting從一家供應商處了解，有MSO要求超過工業級范圍的溫度性能，高達90℃或更高。

  據ICCSZ了解，在Oclaro近日的財報會議上，CEO Greg Dougherty曾提及，IT無線技術和基礎設施需要25G和100G工業溫度范圍收發器，而這為公司帶來了新機遇;此外，工業溫度范圍收發器還為公司打開了有線電視市場的新機會，因為有線電視運營商部署的下一代深度光纖架構也將需要工業溫度范圍可調10G收發器。同時，光模塊商AOI日前公布財報時表示，三季度CATV板塊收入創下歷史新高。這些意味著光模塊商們已經看到了CATV市場的新機遇。
