室外光纜類型解讀：中心束管式+層絞式

　　常用室外光纜分成中心束管式和層絞式光纜兩種結構：

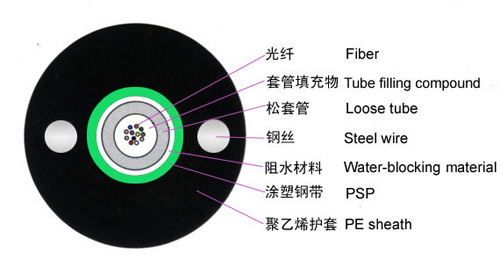

　　① 中心管式光纜：光纜中心為松套管，加強構件位于松套管周圍的光纜結構型式，如常見的GYXTW型光纜，光纜芯數較小，通常為12芯以下。

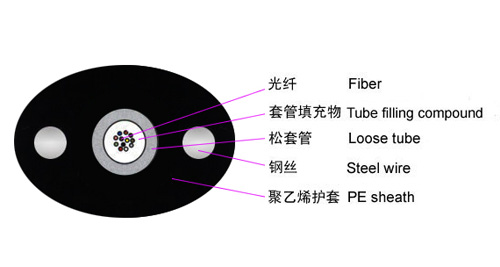

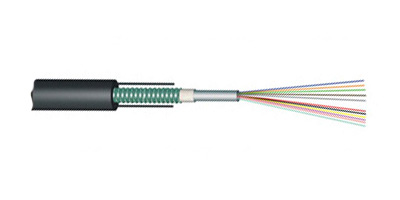

　　GYXTW光纜：

　　束管：束管的材料是PBT，這種材料堅硬而具有柔性，抗側壓。有一些小廠用PP替代PBT，成本可以減少一半，但光纜在運輸、施工中，里面光纖容易折斷。PP的顏色呈半透明狀。

　　著色光纖：光纜在通信工程中為了區分每一芯光纖，給裸纖擠上一層彩色的塑料。室外光纜則是給每芯裸纖染上不同顏色的油墨，油墨的顏色和室內纜一樣，也是12種，信息產業部行業標準的色譜排列如下：藍、桔、綠、棕、灰、本(白)、紅、黑、黃、紫、粉紅、青綠。在不影響識別的情況下允許使用本色代替白色。

　　鎖色光纖：為保護光纖，在表面覆了一層250微米的半透明樹脂，而光纖在做成光纜時需要給每芯光纖著上不同顏色，所以國外有些光纖生產企業，生產中給光纖覆上的是12種不同顏色的樹脂，這樣光纜廠使用時就無需再著色。這樣做優點是節省一道著色工序，缺點是使用時不能靈活配纖。

　　阻水帶：阻水帶是由兩層無紡布之間加有阻水粉末，一但光纜進水，粉末吸水后迅速膨脹幾十倍，產生象果凍一樣的凝膠阻住水往光纜更深處蔓延。

　　無紡布：一些廠家會用比阻水帶成本低很多的無紡布代替阻水帶以降低成本，外觀看沒有什么區別，一但光纜外皮破裂，無紡布不能阻水。

　　軋紋鋼帶：阻水帶外面包有軋紋鋼帶，鋼帶在光纜種的主要作用是抗側壓，抗拉，防老鼠咬，保護束管。

　　鋼絲：在鋼帶外面我們看到有兩根平行鋼絲，鋼絲的作用是增強光纜的拉力。表面灰色的鋼絲是經過磷化處理的，表面銀色的鋼絲是經過鍍鋅處理的，作用是防止鋼絲生銹，鍍鋅鋼絲比磷化鋼絲貴。

　　光纜的護套：室外光纜一般采用中密度的聚乙烯(MDPE)，也有一些客戶指定要高密度的聚乙烯(HDPE)。使用高密度PE的成本略高。也有訂單指定要低煙無鹵材料(LSZH)做護套。很多廠家也會用回收料做光纜護套以降低成本，這種料做出來的光纜表皮粗糙，含有大量雜質，容易開裂滲水。回收料的來源是把一些電線電纜皮，塑料瓶，拖鞋等打碎回爐后重新造粒。

　　因光纖只有12種顏色，所以國標(也是國際標準)中心束管式光纜最多只做到12芯。也有一些非標中心束管光纜超過12芯，但一般不超過24芯。做法是選兩種相同顏色的光纖中的一根每隔一定距離用噴碼機噴上一道杠來區別。超過12芯的光纜一般采用層絞式。

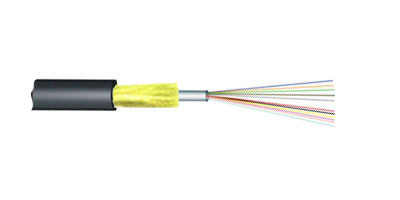

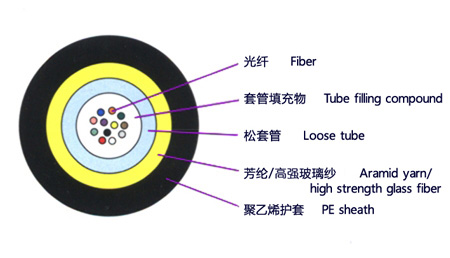

　　小型中心束管式光纜 JET

　　這種結構國外用得很多，在裝有光纖的束管外加上玻璃纖紗(或芳綸、高強紗)后擠上護套。光纜比較柔軟，具有一定拉力，室內外通用。架空，穿管都比較方面。

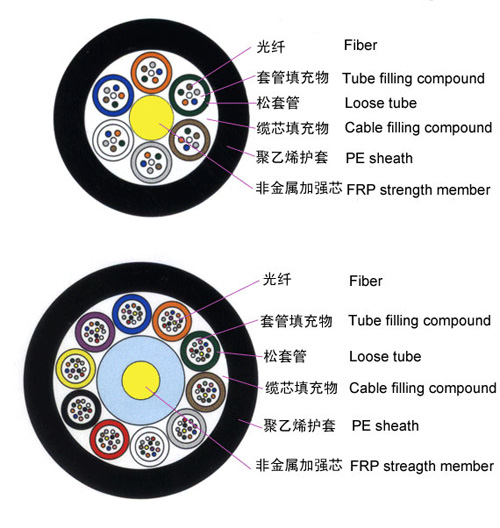

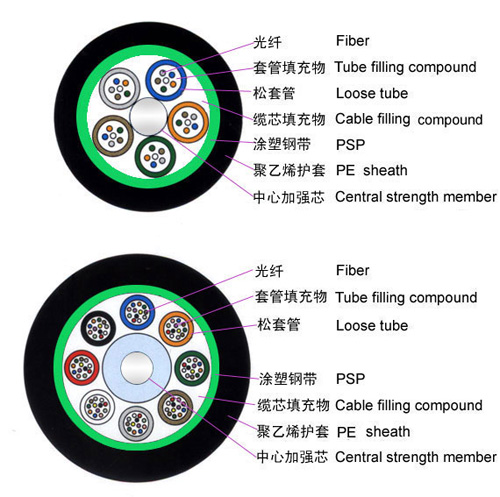

　　② 層絞式光纜：把多根裝有光纖的束管以絞合的方式絞合在中芯加強件上，此類光纜如GYTS,GYTA等，通過對松套管的組合可以得到較大芯數的光纜。絞合層松套管的分色通常采用紅、綠領示色譜來分色，用以區分不同的松套管及不同的光纖。層絞式光纜芯數可較大，采用光纖帶生產，可以做到一千余芯。

　　60芯及以下芯數光纜常采用5管結構，如60芯光纜，用5根束管，每根束管里裝12根光纖。一般12芯以下層絞式光纜，用一根裝有12芯光纖的束管，另加4根實心的填充繩絞合在一起。也可以用2根6芯的束管加3根填充繩絞合，也可以其它方式搭配。

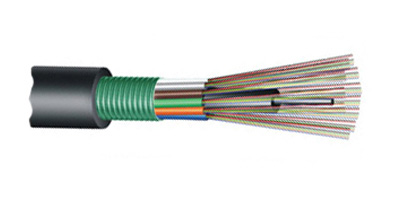

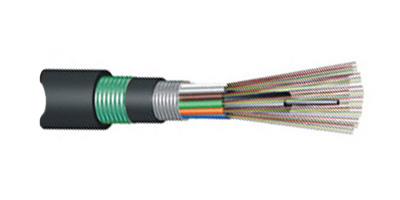

　　GYTS型光纜：在層絞式光纜紅，這種型號和GYTA最常見。把幾根束管絞合在一根較粗的磷化鋼絲上，絞合纜的縫隙填充阻水纜膏，外面包有一圈覆塑鋼帶后再擠上護套。

　　GYTA型光纜：這種光纜的結構和GYTS一樣，只是把鋼帶換成鋁帶。鋁帶的抗側壓指標沒有鋼帶高，但鋁帶防銹隔潮性能比鋼帶好，在一些穿管的環境用GYTA這種型號，光纜使用壽命更長。

　　GYFTY型光纜：這種型號光纜是把幾根束管絞合在一根非金屬加強芯上，絞合縫隙填充纜膏或者保上一圈阻水帶，外面不加鎧直接擠上護套。

　　這個型號有多種演變，在一些架空環境使用，為增加光纜拉力，要在絞合的纜芯外增加一些芳綸再擠護套。如果中心加強件不用非金屬加強芯(FRP)而用鋼絲，型號則是GYTY，沒有F(代表非金屬)。

　　FRP加強芯：這種材料一般用玻璃纖維制成，同樣外徑強度要大于鋼絲的拉力，特點是不導電，在雷區環境架空使用比較安全。培訓光纖的時候我們知道光纖由高純度玻璃拉成，并不怕雷電，但光纜在室外架空環境，中間的金屬件容易被雷電直接擊中燒壞?？吹綆в蠪的型號，我們應該知道主要是防雷電。采用FRP加強比鋼絲加強成本略高。

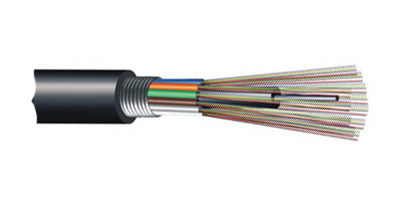

　　53型光纜：我們看到一些型號如GYTA53,GYTY53，這種型號是在GYTA,GYTY光纜外面再加上一層鋼鎧和護套。應用在那些環境比較惡劣的場合。看到53就應該知道是多一層鎧，再多一層護套。

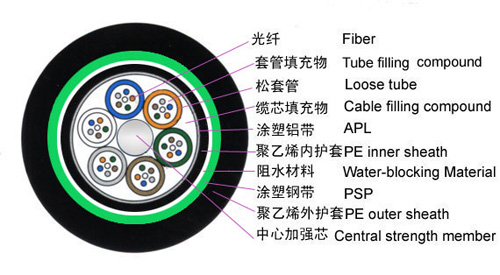

　　GYTA53型號的實物圖和截面圖：

　　8字型光纜：這種光纜一些地廣人稀的國家用的比較多，在束管式或?qū)咏g式光纜外面再加一根吊索，吊索一般用7根直徑1.0毫米的鋼絲絞合，或1根直徑2.5毫米的鍍鋅鋼絲。

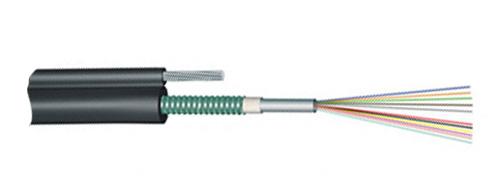

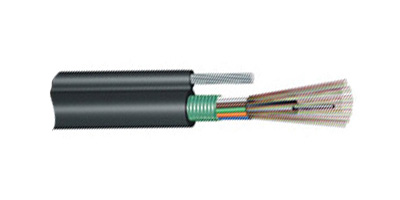

　　束管式8字纜 GYXTC8S:

　　層絞式鋼鎧GYTC8S，層絞式鋁鎧GYTC8A

　　光纖到戶光纜：這種光纜要求外徑小、成本低，適合穿管或走線槽。

　　FTTH光纜：

　　這種光纜一般用LSZH做護套，兩根FRP加強，中間兩芯G657光纖。外徑很小，無需專業開纜工具，直接撕開就可以露出光纖。

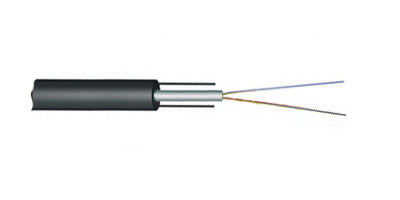

　　普通入戶光纜 GYXTPY：

　　這種光纜結構是：在束管外加兩根平行鋼絲后直接擠護套，不要鋼鎧，外徑偏小，成本低。用在光纖到戶工程。一些經濟欠發達的國家也喜歡要這種結構光纜，因?yàn)閮r(jià)格便宜。

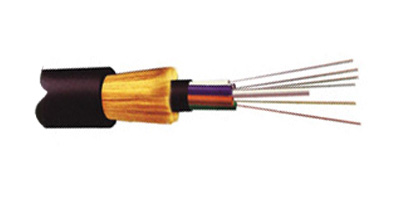

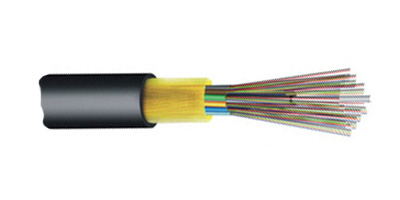

　　ADSS光纜 ：這種光纜是在GYFTY光纜外面加上芳綸再擠上一層護套。

　　這種自承式光纜都是在室外高壓電線桿上使用，報價除了要知道光纜的芯數外，還要知道幾個指標來核算成本。

　　跨距：即每個電線桿之間的距離，一段通信工程中，若設計的電線桿間距越遠，電線桿用量會減少，但光纜在空中要靠自己的拉力加強，光纜內的芳綸用量會越大，光纜的成本相應增加。

　　風速：使用環境的風越大，光纜內的芳綸用量越大，成本越高。

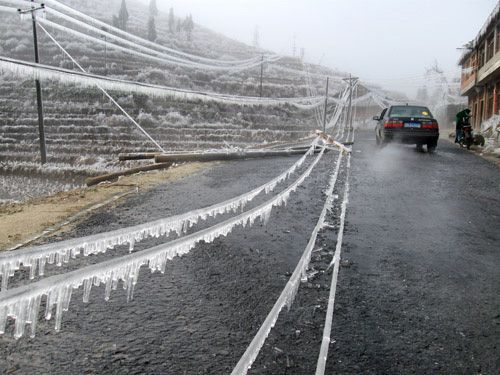

　　冰凌：若在嚴寒地區，光纜淋雨后外皮上形成冰凌，增加光纜在空中的拉力，也要增加芳綸用量，成本相應提高。非嚴寒地區使用無需考慮此因素。

　　以上三個指標都是根據使用環境來核算光纜內芳綸的使用量，前面我們介紹過，芳綸是一種成本很高的加強纖維。

　　耐電?。篈DSS光纜都是在高壓電線桿上使用，高壓電線所放電弧會灼傷光纜護套，所以ADSS光纜一般用耐電弧料做護套。通常電弧為110KV(千伏)和220KV。220KV環境常規耐電弧料的效果并不太好，一般改用OPGW光纜。

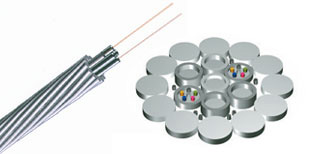

　　OPGW光纜：這種光纜是把光纖裝在鋁管內，再把多根鋁管和鋼絲絞合，為全金屬結構，通過兩端接地來防雷。
