ASML（阿斯麥）已基本完成 1nm 光刻機設計

  ICC訊 摩爾定律還沒有結束。日媒報道，由于新型冠狀病毒的傳播，近期日本ITF于11月18日在日本東京舉行了網上發布會。

  IMEC公司首席執行官兼總裁Luc Van den hove首先發表了主題演講，介紹了公司研究概況，他強調通過與ASML公司緊密合作，將下一代高分辨率EUV光刻技術——高NA EUV光刻技術商業化。IMEC公司強調，將繼續把工藝規?？s小到1nm及以下。

  包括日本在內的許多半導體公司相繼退出了工藝小型化，聲稱摩爾定律已經走到了盡頭，或者說成本太高，無利可圖。

  在日本眾多光刻工具廠商紛紛退出EUV光刻開發階段的同時，半導體研究機構IMEC和ASML一直在合作開發EUV光刻技術，而EUV光刻技術對于超細鱗片來說至關重要。

  IMEC發布低至1nm及以上的邏輯器件路線圖

  在ITF Japan 2020上，IMEC提出了3nm、2nm、1.5nm以及1nm以下的邏輯器件小型化路線圖。

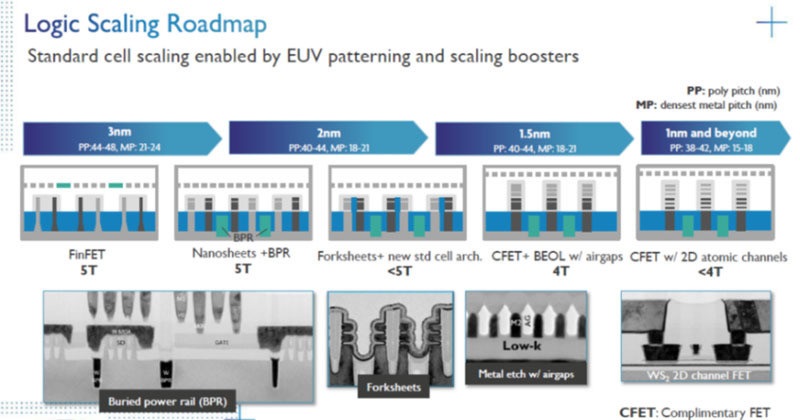

  ▲IMEC的邏輯器件小型化路線圖

  上行技術節點名稱下標注的PP為多晶硅互連線的節距，MP為精細金屬的布線節距。需要注意的是，過去的技術節點指的是最小加工尺寸或柵極長度，現在只是“標簽”，并不指某一位置的物理長度。

  這里介紹的結構和材料，如BPR、CFET和使用二維材料的通道等，已經單獨發表。

  EUV的高NA對進一步小型化至關重要

  據臺積電和三星電子介紹，從7nm工藝開始，部分工藝已經推出了NA=0.33的EUV光刻設備，5nm工藝也實現了頻率的提高，但對于2nm以后的超精細工藝，需要實現更高的分辨率和更高的光刻設備N(xiāo)A(NA=0.55)。

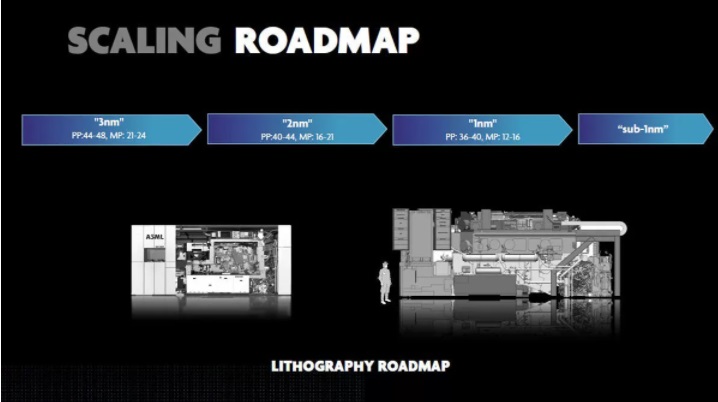

  ▲符合邏輯器件工藝小型化的EUV光刻系統技術路線圖

  據IMEC介紹，ASML已經完成了作為NXE:5000系列的高NA EUV曝光系統的基本設計，但商業化計劃在2022年左右。這套下一代系統將因其巨大的光學系統而變得非常高大，很有可能頂在傳統潔凈室的天花板下。

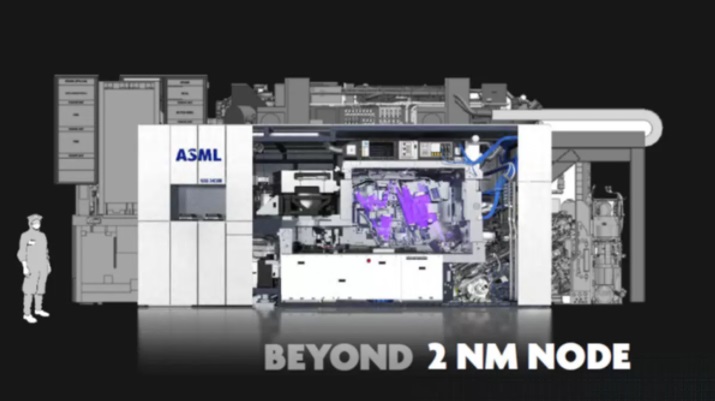

  ▲當前EUV光刻系統(NA=0.33)(正面)與下一代高NA EUV光刻系統(NA=0.55)(背面)的尺寸比較。

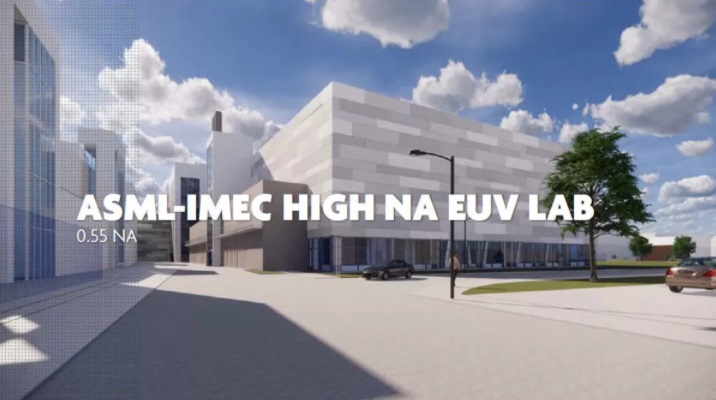

  ASML過去一直與IMEC緊密合作開發光刻技術，但為了開發使用高NA EUV光刻工具的光刻工藝，在IMEC的園區里成立了新的“IMEC-ASML高NA EUV實驗室”，以促進共同開發和開發使用高NA EUV光刻工具的光刻工藝。該公司還計劃與材料供應商合作開發掩模和抗蝕劑。

  Van den hove最后表示：“邏輯器件工藝小型化的目的是降低功耗、提高性能、減少面積、降低成本，也就是通常所說的PPAC。除了這四個目標外，隨著小型化向3nm、2nm、1.5nm，甚至超越1nm，達到亞1nm，我們將努力實現環境友好、適合可持續發展社會的微處理器?！彼硎?，將繼續致力于工藝小型化，表現出了極大的熱情。

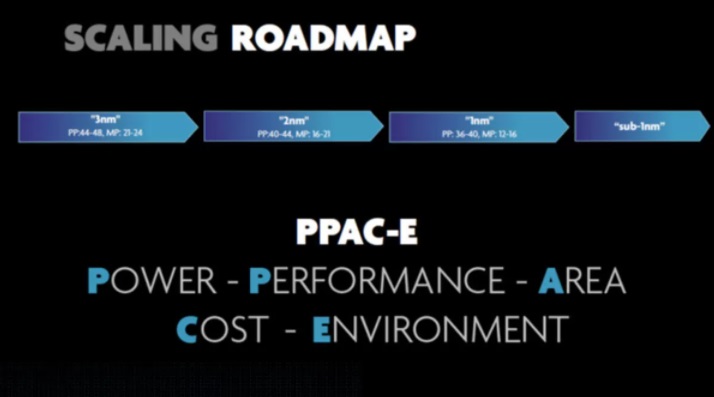

  ▲強調PPAC-E，在傳統PPAC的基礎上增加了E(環境)的工藝小型化。
