一文了解ROADM的五種結構與特性

  ICC訊 ROADM(Reconfigurable Optical Add-Drop Multiplexer)是可重構光分插復用器，一種使用在密集波分復用(DWDM)系統中的器件或設備，通過遠程的重新配置，可以動態上路或下路業務波長，實現業務的靈活調度。

  每個ROADM節點包含一個網絡節點接口(NNI)和一個用戶網絡接口(UNI)。NNI互連來自/去往多個傳輸方向的DWDM信號，這些DWDM信號以波長粒度在各傳輸方向之間切換。UNI以波長粒度下載目的地為本節點的信號，并從本節點上傳信號。為了實現無阻塞的波長交換和上/下載，新一代ROADM節點要求具有無色、無方向性和無競爭(CDC ROADM)的特點。

  ROADM節點通常由波長選擇開關(WSS)和其他模塊組成，CDC功能取決于ROADM節點的結構，而靈活帶寬功能則取決于其中的關鍵模塊WSS。目前主流的WSS技術方案有三種：MEMS、液晶(LC)和硅基液晶(LCOS)，其中LCOS WSS源生性支持靈活帶寬功能，LC WSS經優化設計之后也能支持靈活帶寬功能，而MEMS WSS則不支持該功能。 以下為五種ROADM結構。

  CD ROADM結構

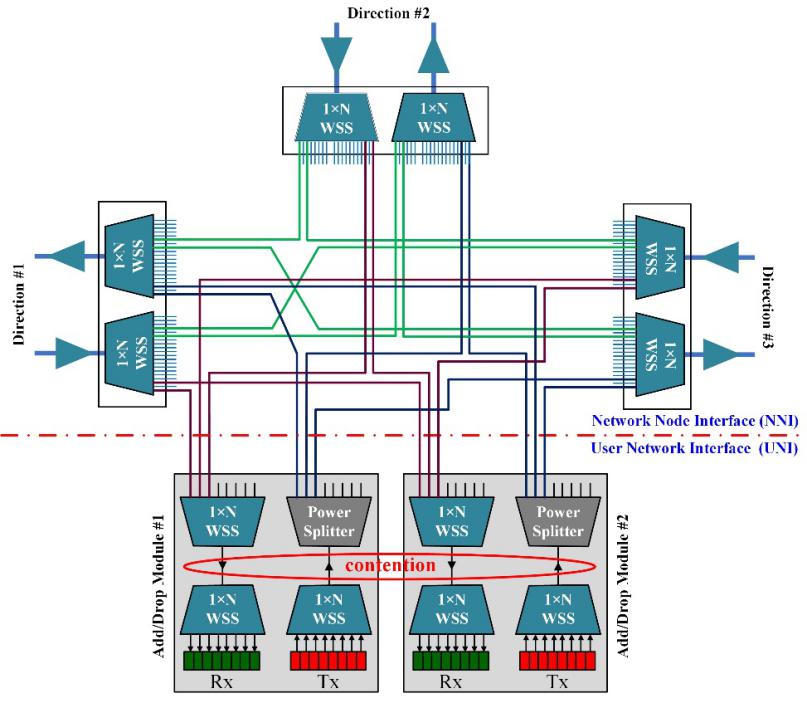

  圖1所示ROADM結構#1，其NNI側由1×N端口WSS構成，一個M維(圖中僅畫出三維)ROADM節點需要2M個WSS。UNI側包含數個上/下載模塊(圖中僅畫出了兩個)，每個下載模塊由兩個背靠背連接的1×N端口WSS構成，每個上載模塊由一個1×N端口WSS與一個光分路器背靠背連接構成。由1×N端口WSS的功能可知，此ROADM結構可支持信號的無色、無方向性上/下載。然而，當ROADM節點的維度大于UNI側上/下載模塊數量時，將會中圖中紅色圈中位置發生波長競爭?；蛟S我們可以通過增加上/下載模塊數量來解決波長競爭問題，但代價不菲。因此這種ROADM結構不能完全滿足CDC ROADM功能，只能確定為CD ROADM。

圖1. ROADM結構#1

  基于組播開關MCS的ROADM結構

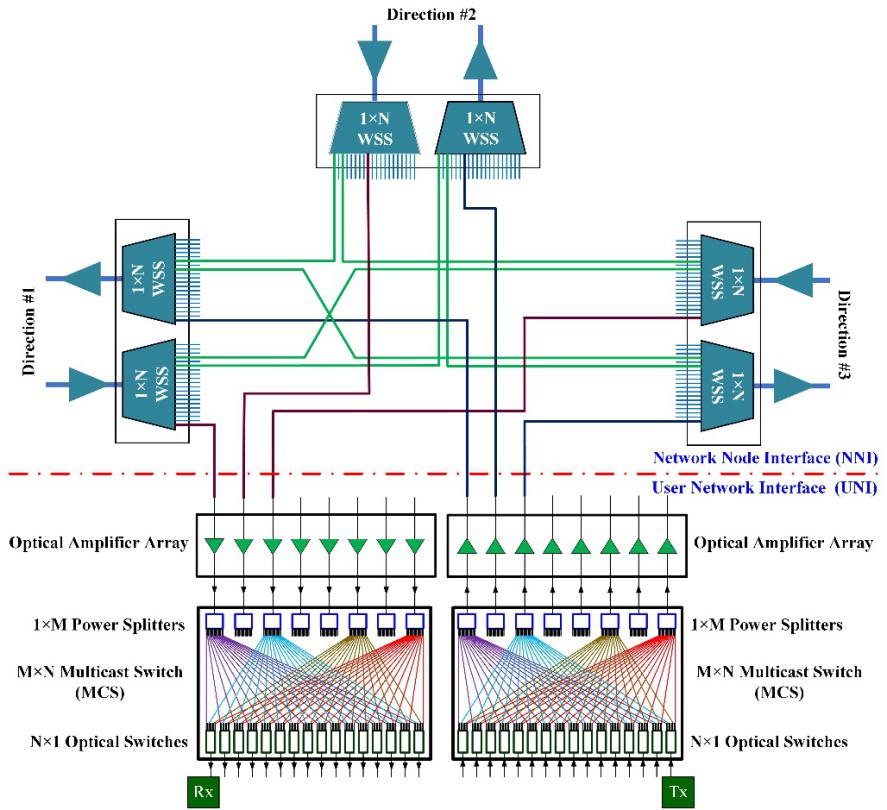

  第二種ROADM結構如圖2所示，與ROADM#1一樣的是，其UNI側也是由1×N端口WSS構成，而UNI側由多播光開關MCS構成。一個M×N端口MCS開關有M個輸入端口和N個輸出端口，由M個1×N端口光分路器(PS)和N個M×1端口光開關(OSW)構成。光信號從其中一個輸入端口輸入，首先被光分路器分成N份，向所有N個光開關廣播;然后由對應目標輸出端口的光開關選擇接收到的光信號，而其他光開關而忽略該信號。

  根據1×N端口WSS和MCS的功能，ROADM結構#2可實現CDC功能，然而，MCS中的光分路器在分光廣播時，產生的損耗太大，因此需要光放大器陣列來補充光功率。配置光放大器陣列，其代價不菲。

圖2. ROADM結構#2

  基于WSS的CDC-ROADM

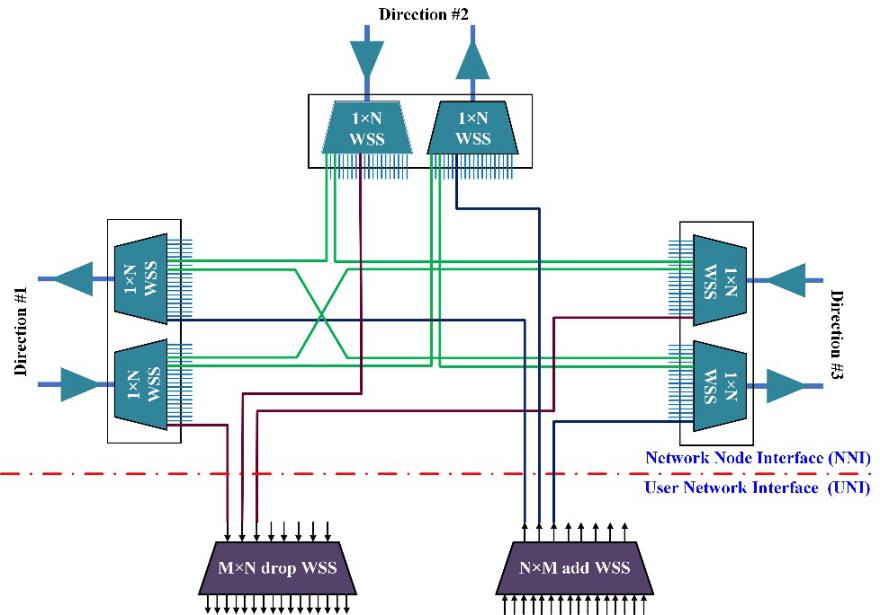

  圖3所示為ROADM結構#3，與前述結構的差異還是在UNI側，它以兩個M×N端口WSS實現信號的CDC(無色、無方向性、無競爭)上/下載。一個M×N端口WSS有M個輸入端口和N個輸出端口，它可以將任意輸入端口中的任意波長組合，交換到任意輸出端口。M×N端口WSS的損耗遠小于MCS，因此無需配置光放大器。

圖3. ROADM結構#3

  基于WSS+AWG的ROADM結構

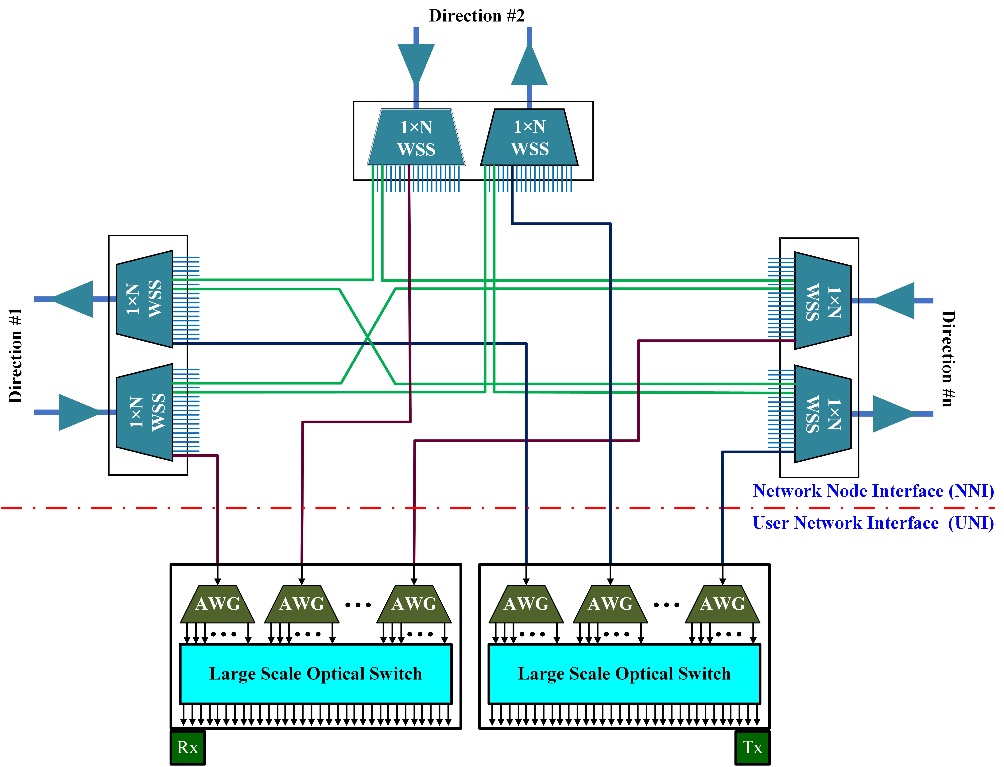

  ROADM結構#4如圖4所示，其UNI側采用了陣列波導光柵(AWG)和大規模矩陣開關。大規模矩陣開關一般通過3D MEMS微鏡陣列和自由空間光學結構實現，因此也被稱為3D MEMS光開關。3D MEMS光開關可實現非常大的規模，如512×512端口。

  在ROADM結構#4的下載模塊中，所有波長首先被AWG解復用，然后所有解復用端口被3D MEMS光開關交換至下載端口。上載模塊的工作原理與下載模塊相似。此ROADM結構可實現CDC功能，并未所有達到或者發自此節點的波長提供100%的備用端口。

圖4. ROADM結構#4

  基于adWSS的ROADM結構

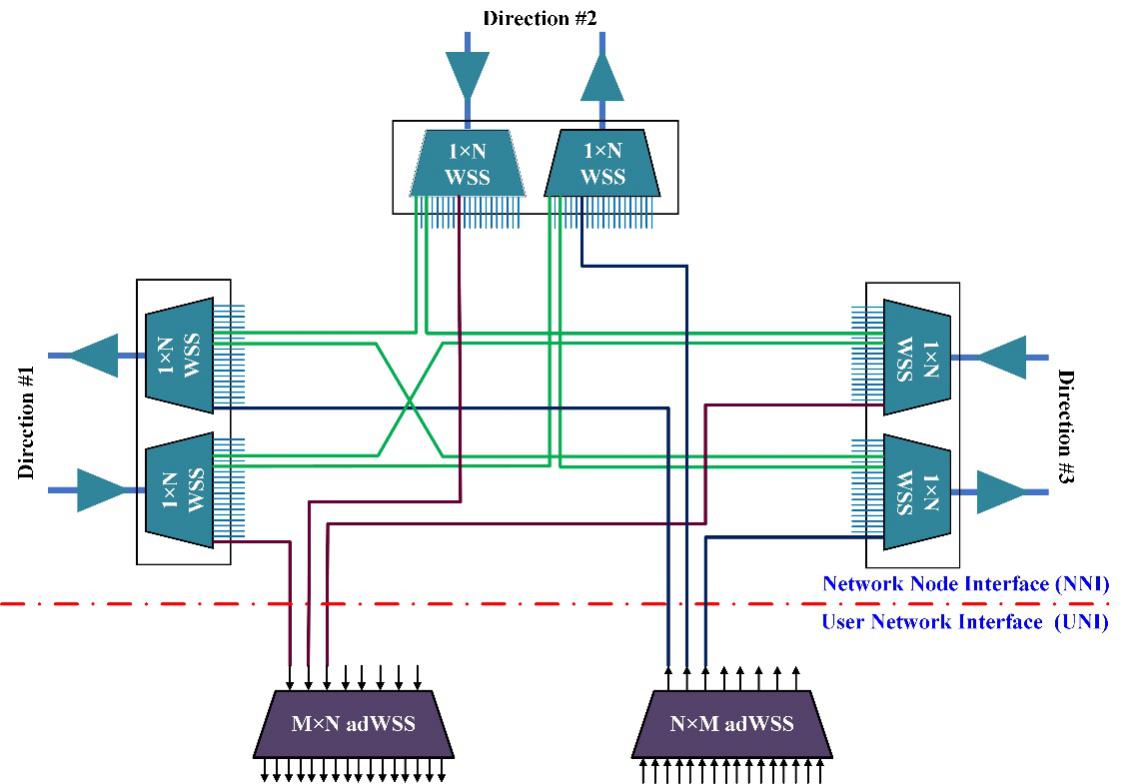

  第五種ROADM結構如圖5所示，它與圖5結構有點相似，差別是M×N端口WSS被M×N端口adWSS替代。adWSS是上/下載波長選擇開關的簡寫，它有M個輸入端口和N個輸出端口，所有輸入端口都是DWDM端口，而所有輸出端口都是單波長端口。adWSS可將任意一個波長，從任意輸入端口交換至任意輸出端口。

圖5. ROADM結構#5

  哪種結構更優?

  所有結構的NNI側均以1×N端口WSS構建，差別在UNI側。ROADM #1僅支持無色和無方向性功能，確定為CD ROADM。ROADM #2屬于CDC ROADM，但是因光分路器損耗大，需配置光放大器陣列，成本較高。ROADM #3將M×N端口WSS引入U(xiǎn)NI側，從而實現CDC功能，但M×N端口WSS目前在全球僅有一家供應商。同時，M×N WSS(典型端口數為8×24)提供的下載端口數，對高維度ROADM節點遠遠不夠。ROADM #4具有CDC功能，并提供100%上/下載端口備用。然而，100%備用收發模塊(Rx和Tx)，從成本角度考慮，并不合算。ROADM #5的UNI側需要用到adWSS，一個典型的adWSS有8×128個端口，意味著一個8維ROADM節點中配置兩個adWSS就夠了。然而，adWSS技術尚未成熟，離商用還有距離。

  基于上述考慮，ROADM #2是當前主流的CDC ROADM解決方案;ROADM #3是一個潛在競爭者，前提是成本下降和出現更多供應商;ROADM #5在技術成熟時，將會是最有競爭力的解決方案。
