國家信息光電子創新中心攜手蘇州伊歐陸聯合發布硅光晶圓測試解決方案

  ICC訊 硅光技術是指研究和利用硅材料中的光子、電子、及光電子器件的工作機理和光電特性，采用CMOS兼容的微納米加工工藝，在硅晶圓上開發制備光電子芯片的技術。硅光芯片既擁有集成電路技術的超大規模、超高精度制造的特性，還具有光子技術超高速率、超低功耗的優勢，是光電子與微電子融合的重要發展方向，在新一代通信、數據中心、超級計算機、消費電子、生物醫療、量子技術等領域具有廣闊的應用前景。近年來，在全球通信設備商、光器件廠商、半導體企業的共同推動下，硅光芯片已經在光通信和數據中心設備中實現商業應用，硅光產業鏈也日臻成熟。然而，面對硅光芯片集成度和復雜日益增高、需求量迅猛增長、成本預算不斷縮減等趨勢，硅光測試測量技術和方法已成為限制硅光產業發展的一大短板，是困擾硅光子產品實現海量出貨的主要難題。

  國家信息光電子創新中心(NOEIC)是國內最早探索硅基光電子測試測量解決方案的單位之一，在硅光子技術上耕耘多年，積累了豐富的設計與測試經驗，已形成一套完整可靠的晶圓級自動化硅光子測試方案，能支持各類無源波導器件、高速調制和探測、熱光和電光調諧器件、片上光源等各類元器件特性的快速精準分析，并開始向重要的產業客戶和晶圓廠提供服務。

  蘇州伊歐陸系統集成有限公司(Eoulu)是一家致力于半導體晶圓在片測試測量的高科技公司，在半導體和光電測試領域有著豐富的經驗，目前為客戶完成的在片測試測量解決方案已超過50個，可以為客戶提供可信賴的高效的晶圓在片測試測量服務。

  為加快推動硅光子技術產業化進程，建立健全硅光產業鏈，國家信息光電子創新中心與蘇州伊歐陸公司強強聯合，共同研制出國內首套商用級8-12英寸硅光晶圓測試篩選系統，并基于該平臺開發了具有自主知識產權的硅光測試測量方案，并持續向客戶推出各類靈活、可靠、可升級的產品和服務。該解決方案基于成熟可靠的微電子晶圓臺和精密定位組件，搭建起高效且兼容性高的光電混合測試系統，基本適用于目前已知的所有硅光子單元器件的測試測量。同時，建立了全程可追溯的數據庫，具備大數據分析關聯測試結果和仿真結果的能力測試方案具備良好的開源性，可支持多家不同供應商的測試儀表和設備。數據處理算法包含MATLAB與Python兩個版本。目前基于該系統，單臺測試篩選效率可達3000晶圓/年，測試速度與國際同類產品相比高3-5倍，信息化與智能化程度達到國際先進水平。

  此外，NOEIC與Eoulu于2019年合作成立了“集成云測試聯合實驗室”，共同開展晶圓級在片測試系統的自動化量測以及數據自動化處理，提供云端的自動測試、設備管理、數據管理服務，共同打造智能測試平臺。

  NOEIC將繼續以實現光電子芯片的“關鍵和共性技術協同研發”和“國內首次商業化”為戰略目標，秉承“開放、合作、共贏”的發展理念，誠邀國內外產學研機構進行深入合作，探索創新協作機制，共同構建健康、高效、可持續發展的光電子生態鏈。

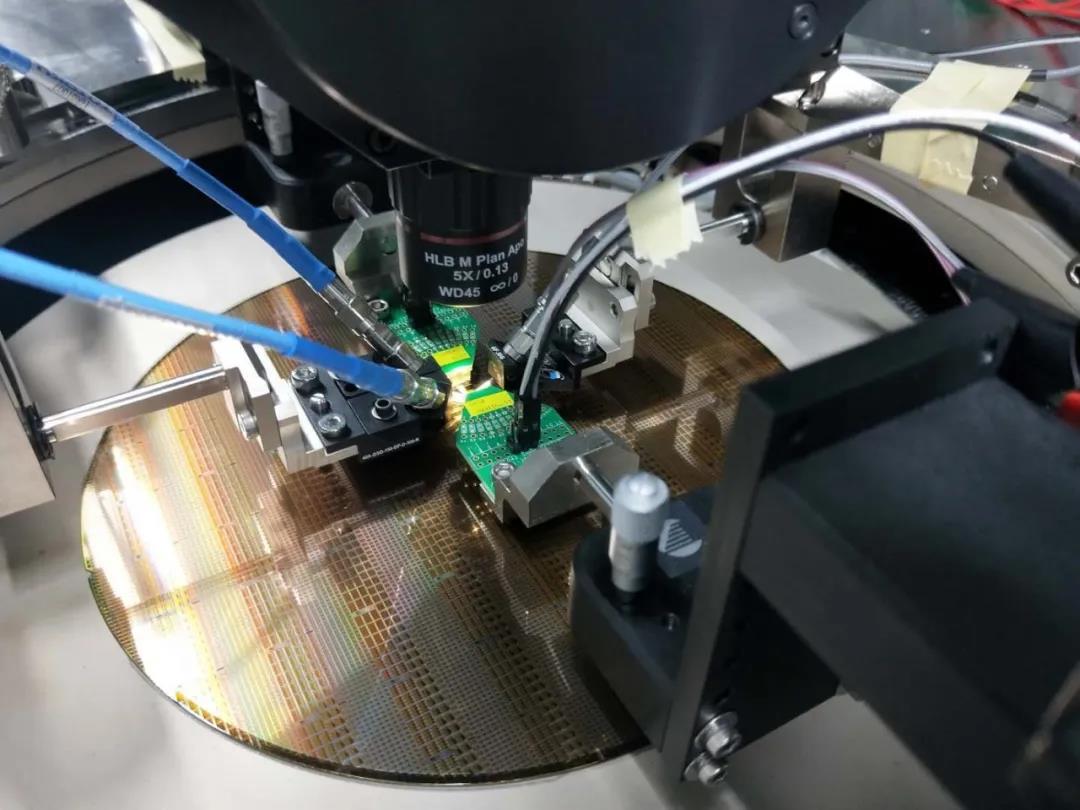

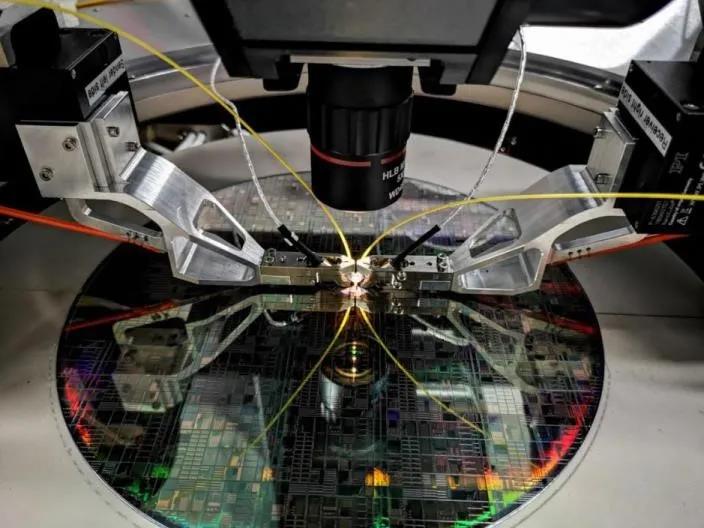

  ▲8-12英寸硅光晶圓自動化測試篩選系統

  硅光晶圓測試解決方案介紹

  自動化硅光晶圓測試方案，可支持目前世界上最主流的光電器件特性分析，涵蓋硅光晶圓和硅光單元器件測試，測試類型包括光譜測試、直流測試、頻響測試等，見表1。

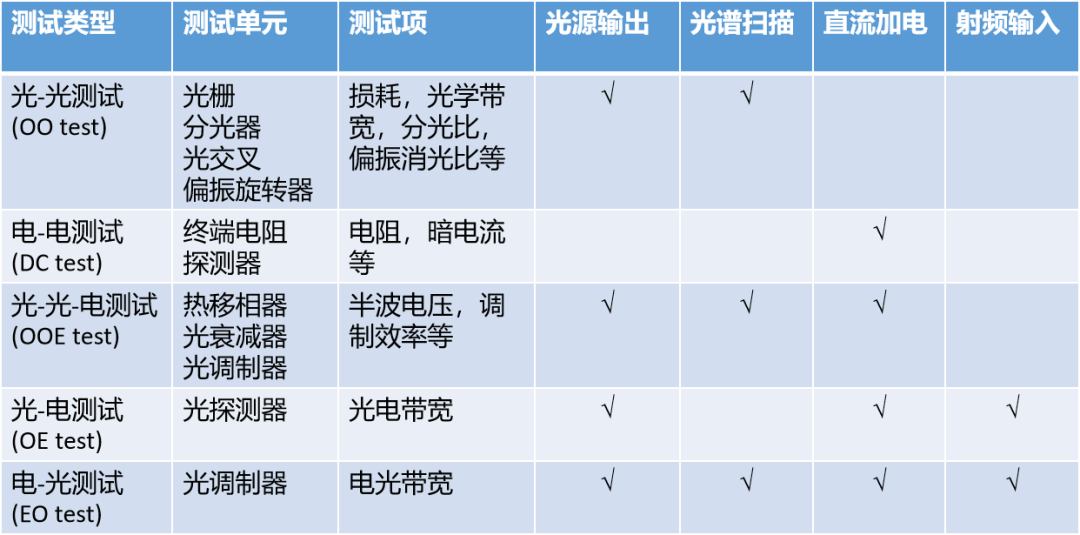

  ▲表1 典型光電器件測試項與測試類型

  典型測試分析

  圖1展示硅光晶圓的光譜重復性測試結果。實測結果顯示，在間隔兩個小時條件下，12英寸晶圓上不同位置光柵耦合器的光譜響應基本完全重合，全波范圍內插損最大差異<0.2dB。實驗表明，該測試系統在長時間、全晶圓范圍、全波長范圍展現了優異的一致性和準確性。

  ▲圖1 300mm硅光子晶圓不同區域重復性測試

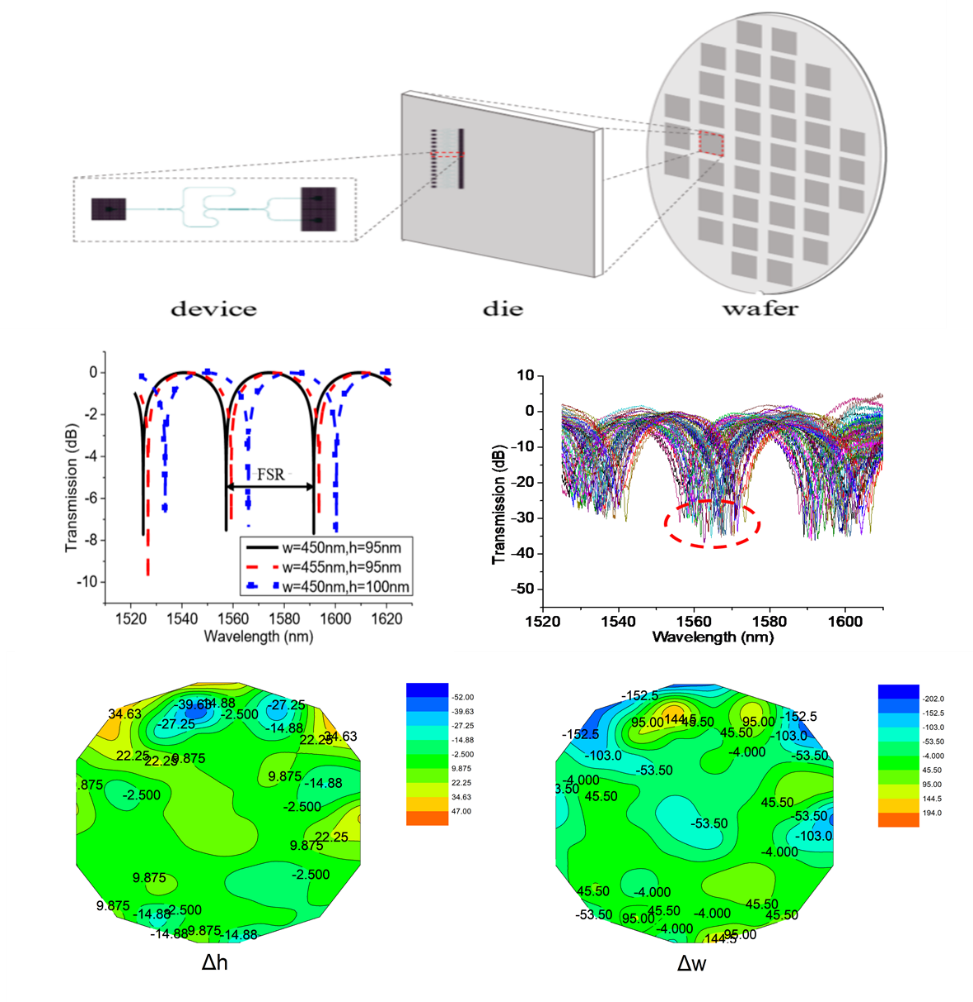

  圖2展示基于硅光晶圓測試系統的工藝誤差分析結果。通過測試設置特定無源結構的光譜特性，可反向分析光波導寬度、刻蝕深度、波導高度等關鍵尺寸的工藝誤差和統計分布，為精準設計光子PDK、提升波導器件的良品率提供量化依據。

  ▲圖2 硅光晶圓的工藝容差分析結果

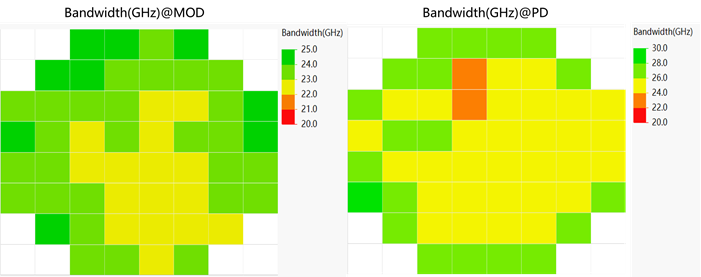

  圖3展示了硅基光調制器(MOD)與鍺硅探測器(PD)的S21帶寬測試結果。本平臺可快速提取MOD和PD的頻響曲線和mapping分布，利用不同測試參數的晶圓相關性間接甄別失效，為晶圓篩選提供標準量化依據，降低硅光芯片產品測試成本。

  ▲圖3 硅光調制器與探測器的帶寬分布情況

  2020年6月1日起國家信息光電子創新中心已經通過www.eoululab.com網站，正式對外提供相關的硅光電子測試算法、方案、產品和服務，感興趣的客戶可以瀏覽網站內容和預約服務。
