安立和KYOCERA成功完成世界首次PCI Express 5.0光信號傳輸測試

  ICC訊 安立(Antrisu)公司和京瓷(KYOCERA)公司使用安立MP1900A信號質量分析儀和KYOCERA的板載光模塊成功完成了PCI Express®5.0(PCIe®5.0)光傳輸測試。這是世界上首次*A使用端點附加卡(AIC)將PCIe®5.0(32 Gbps傳輸速度)電信號轉換為光信號的測試。安立公司和KYOCERA將于3月7日至9日在美國加州圣地亞哥的OFC2023現場公開演示測試(在合作制造商AIO Core的6309號展位)。

  *A：PCIe®接口5.0光傳輸測試(安立公司于2022年9月進行調查)

  測試背景

  5G、物聯網和云應用等高附加值服務正在迅速擴展，對更快的數據速度和更大的數據容量產生了前所未有的需求。然而，當今的電力密集型數據中心在提高傳輸速度和容量時面臨成本和可持續性問題。安立/KYOCERA測試在早期階段將電信號轉換為光信號，方法是在主機附近安裝一個板載光模塊(通過KYOCERA的多層陶瓷技術實現了極大的小型化)(MP1900A模擬用于測試的CPU輸出信號)。測試驗證了E/O轉換信號以PCIe®5.0標準32 Gbps速度傳輸?shù)骄嚯x主機25米的端點。此外，成功的光信號傳輸測試證明了該技術通過降低信號損耗減少數據中心功耗的潛力。未來，由于功耗和延遲問題，服務器之間的信號傳輸將不再使用以太網。相反，服務器將使用直接PCIe®連接。使用PCIe®光信號傳輸?shù)南乱淮鷶?shù)據中心運營商將享受低功耗和低延遲的商業益處。通過這次成功的測試，安立和KYOCERA正在幫助解決未來數字社會不斷演變的挑戰。

  演示概況

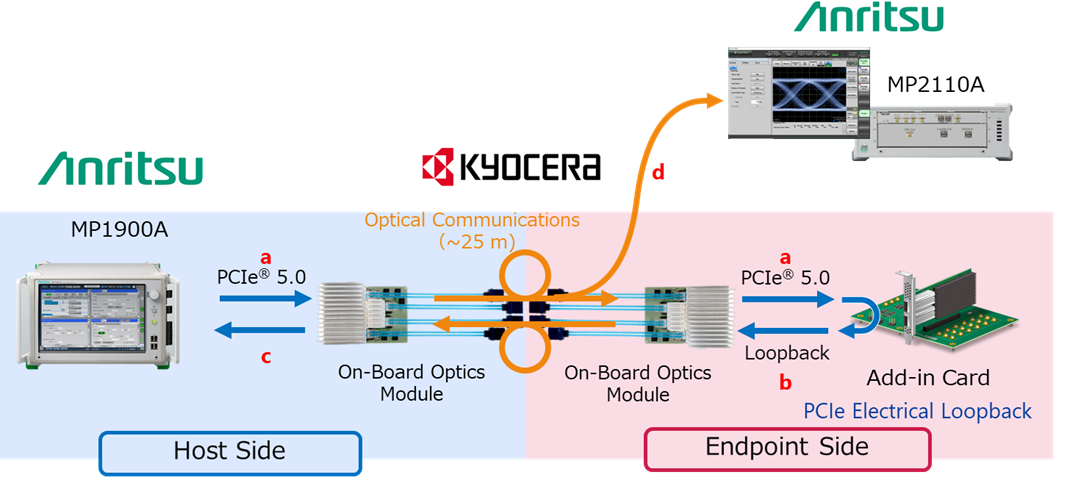

  在OFC2023上進行的演示將介紹模擬CPU主機側的安立MP1900A，和位于與端點AIC的設備連接處的KYOCERA板載光模塊。下圖中的“a”至“d”解釋如下：

  a 從MP1900A輸出的PCIe®5.0電信號在傳輸前由板載光模塊轉換為光信號。進行光傳輸并在25米遠端點側的板載光模塊重新轉換回電信號后，電信號連通到AIC。

  b AIC附加卡使用MP1900A鏈路訓練功能通過板載光模塊傳輸?shù)男盘?hào)切換到環回模式。

  c MP1900A從AIC接收環回?cái)?shù)據，并確認數據無錯誤。

  d 從板載光模塊發出的光信號被分離并輸入到安立采樣示波器MP2110A進行監控，以驗證PCIe®5.0光信號是否正確傳輸。

  安立MP1900A概況

  MP1900A是一款用于高速計算和數據通信接口接收機測試，包括PCIe®、USB、Thunderbolt以及400/800GbE，的高性能BERT。鏈路訓練狀態機(LTSSM)功能由行業最佳水平的PAM4/NRZPPG支持，用于高質量波形、高靈敏度輸入ED、高精度抖動產生源(SJ、RJ、SSC、BUJ)和垂直噪聲產生源(CM-I/DM-I和白噪聲)，有助于各種應用，包括一致性和裕度測試以及故障排除。

  安立MP2100A概況

  MP2110A四通道采樣示波器內置CRU，是分析10G~800G光模塊和設備的NRZ和PAM4眼圖的理想一體化解決方案。將采樣示波器和CRU結合在一個測試設備中，便于操作，節省空間。

  KYOCERA板載光模塊概況

  由于其小型化的外形，KYOCERA的板載光模塊便于處理器相鄰安裝，以便在最早階段轉換來自處理器的電信號，并在發送/接收電信號時減少布線損耗。此外，KYOCERA產品實現了世界上首個*B 512 Gbps傳輸頻帶，幫助數據中心和超級計算機降低功耗，實現更快的速度和更大的容量。

  *B: PCIe® 5.0產品(KYOCERA于2022年9月調查)

  PCI Express® 和PCIe®是PCI-SIG的注冊商標
