800G相干與PAM4光模塊設想架構

  隨著400G光模塊的投入使用，數據中心的互連也逐漸向800G以太網發展，800G以太網將成為繼400G網絡之后的又一大熱點。但是，800G以太網是全新的技術，依據現有規范，已出現基于相干和PAM4技術的設想架構，正處于測試和完善階段，其大規模的部署還有很長一段路要走。

  800G以太網和光模塊標準

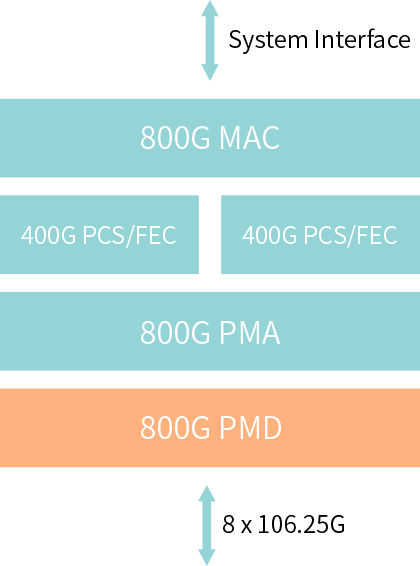

  目前，IEEE還沒有制定800G以太網的標準，但以太網技術聯盟(ETC)已經在2020年4月制定了用于800G以太網的800GBASE-R規范。ETC宣稱該規范盡可能地利用400GbE的標準來建立一個800GbE MAC和PCS規范，并降低用戶在以太網端口上實現多速率的成本。800GBASE-R規范采用的仍然是400G以太網中現有的106.25G通道，目的是將PCS的總通道數增加一倍(也就是從4條增加到8條)。

  從字面上看像是一個非常簡單的概念變化，但是要想以這種方式將新增的通道綁在一起，是需要大量的人力、物力和財力的。于是基于數據中心內800Gb/s的可插拔光模塊出現了以下設想架構。800G光模塊將采用相干和PAM4技術設計，主機端接口類似，包括用于8x100GE的serdes，F(xiàn)EC以及與符號之間的映射位。主要區別在于線路側光電組件，波長數量，DAC和ADC的數量。

  800G相干光模塊

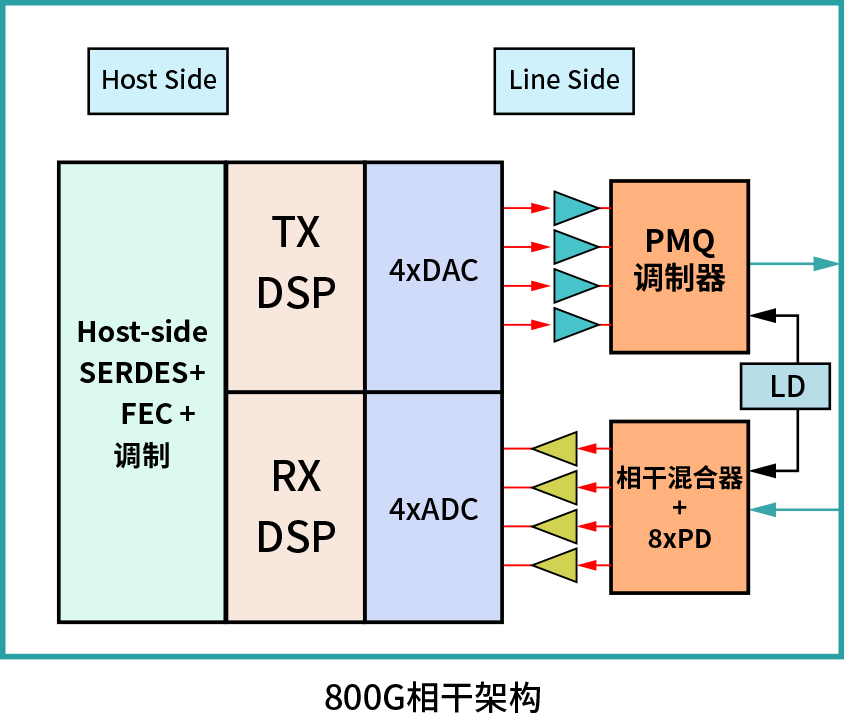

  相干DSP比PAM4稍微復雜一些，但不會對成本造成太大影響。對于800Gb/s的凈數據速率，相干光模塊在雙極化32QAM下以96Gbaud運行，在雙極化16QAM下以120Gbaud運行。它使用4對DAC和ADC，一個激光器，一對光收發器?？梢栽跀?shù)據中心相干光模塊中使用固定波長而不是可調波長的激光器，以降低成本和功耗。

  800G PAM4光模塊

  基于PAM4調制的800G光模塊有兩種設想架構：

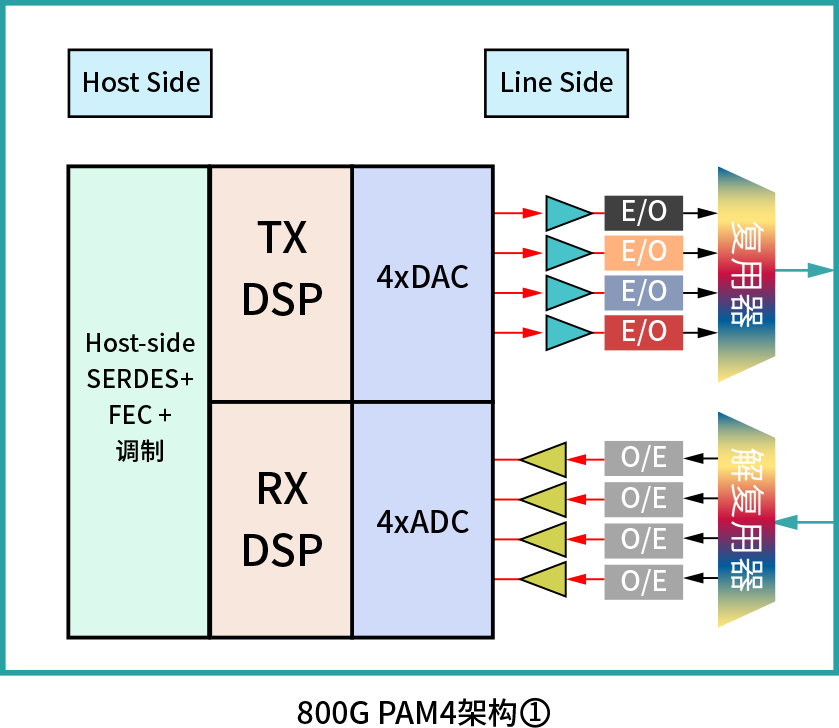

  第1種PAM4收發器以> 106Gbaud運行，使用4對DAC和ADC，4對光收發器(包括4個激光器)以及一對4通道CWDM復用器和解復用器。

  第2種PAM4收發器以53Gbaud運行，使用8對DAC和ADC，8個激光器和8對光收發器，以及一對8通道CWDM或LAN-WDM(取決于光纖色散損失)復用器和解復用器。

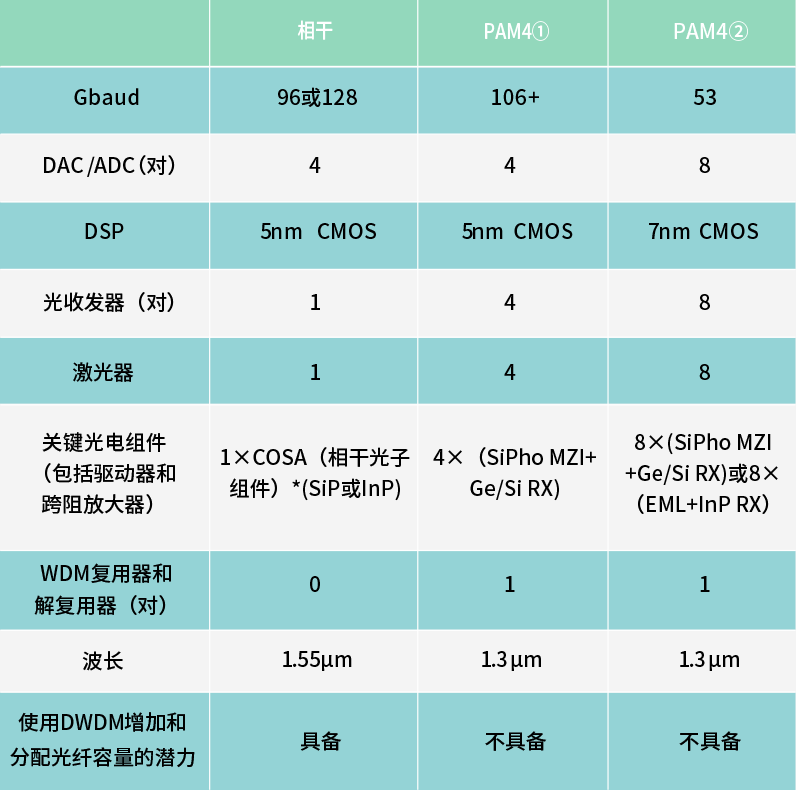

  下表總結了以上描述，以比較三種800G光模塊配置。

  盡管在100 Gbaud的波特率方面存在技術挑戰，但相干的800G模塊可能具有最低的成本，這是因為其集成和共封裝的光電組件數量最少。此外，工作在1.55μm的相干光模塊除了具有比1.3μm更低的光傳輸損耗外，還可以利用數據中心內的DWDM系統來增加和分配未來數據中心的光纖容量。

  資料來源：Neophotonics

  雖然目前已經制定了800G以太網和光模塊的規范，但以后很可能還需要根據實際應用情況來進行修改或完善(這種情況不會影響光模塊在數據中心互連的高速發展)。
