中興通訊：面向5G承載的SDN光傳送網解決方案

  ICCSZ訊 5G即將規模部署，5G承載的Backhaul演變成為Fronthaul、Backhaul和CO(Central Office）之間的傳送網絡。核心網的重構、用戶業務的多樣性和復雜性，都對光傳送網絡的要求越來越高。在未來的移動網絡中，端到端的服務保證更為重要，需要全程保證QoS。使用SDN技術可以全程全網地協同調度網絡資源，從而提供端到端的服務保證。同時，不同類型用戶的業務需要的服務質量也不盡相同，SDN技術可以給5G的三大類主要業務靈活分配不同的網絡切片，并靈活應對CO的變化。

  中興通訊新一代的光傳送產品，采用SDN技術，將控制平面和數據平面分離，可構建一個集中管理和控制、軟硬解耦、標準接口開放，同時設備層具備可編程特性的增強型傳送網絡，以適應未來快速變化的業務需求。

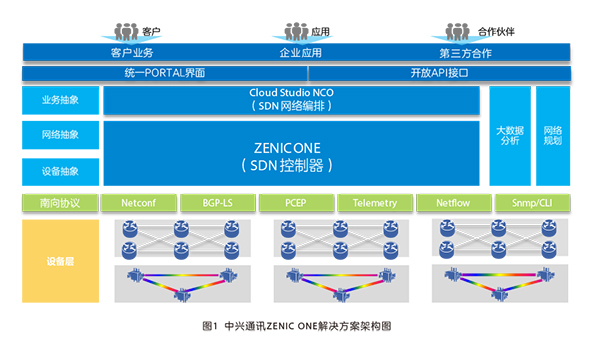

  ZENIC ONE (OTN)定位于中興通訊光網絡設備的管理控制融合系統，是面向中興通訊OTN系統的SDN產品，具備強大的管理層和控制層系統功能，提供開放、彈性、高效、智能的網絡解決方案，實現業務的快速自動發放、多點失效業務自動恢復、層次化SLA用戶服務。同時，提供網絡規劃工具、維護工具、巡檢工具、評估優化工具等，簡化業務流程，減少網絡建設、服務交付、故障排查的時間，實現網絡運營自動化，大大提升運維效率。解決方案架構如圖1所示。

  架構開放，智能彈性

  可通過標準北向接口與第三方編排器/BSS/OSS操作系統對接，將網絡的能力抽象為應用程序接口API提供給應用層，實現用戶意圖、業務模型、網絡模型、設備模型的快速自動翻譯和適配，從而構建開放可編程的意圖驅動網絡環境。完全組件化設計，通過解耦方式實現功能彈性擴展，系統以功能模塊為單位進行動態加載/卸載，松耦合架構提供組件維護的獨立性。

  穩定可靠，層次服務

  傳統光網絡只能提供一次斷纖保護能力，不具備業務多次故障自動重路由能力。ZENIC ONE可實現全網資源的集中控制，具備業務多次自動恢復能力。只要資源可用，ZENIC ONE 可為高級別的業務提供永久1+1的保護。根據業務要求的不同，基于OTN電交叉可實現電層業務的自動調度，基于ROADM可實現光層業務的自動調度，同時支持光電兩層的協同調度。SLA可根據不同用戶業務的不同需求，自定義保護策略，配置不同的資源，既提高了業務安全性，又提高了資源的使用率。

  隨需而動，靈活部署

  ZENIC ONE提供按需業務BoD、PoD、OoD，支持L3/L2/L1/L0多層業務快速部署，業務部署時間由數天、數小時降為數分鐘、數秒，資源利用率、業務性能得到大幅提升。按需帶寬BoD提供實時或預約帶寬按需調整功能，也可根據帶寬日歷自動開通業務和調整帶寬，充分利用傳送平面的管道資源，同時應對突發流量;按需性能PoD可根據業務不同時延需求、傳輸質量、SLA業務等級提供差異化服務;按需優化OoD提供拓?fù)涓淖兒蟮穆酚蓛?yōu)化、流量均衡、策略在線調整功能。

  網絡切片，精細控制

  網絡切片功能可以給不同的業務分配不同的網絡資源，充分利用網絡資源，同時對業務的帶寬、時延等進行精確控制。

  5G時代的三大主要業務類型(eMBB、mMTC、uRLLC)各自性能需求是不同的，網絡切片功能可用為這三大業務提供不同網絡性能的切片，給三大業務提供最高效的虛擬專網，使網絡資源的利用率達到最高。

  多層協同，提升價值

  通過上層控制協同，可統一調度光層和IP層的資源，根據業務的實際流量實時調整帶寬分配，使網絡適應業務流量變化，同時分配最高效的保護機制，提升網絡資源利用率。

  通過編排器的適配，可實現多廠家控制器、設備和應用的互聯互通，解決運營商組大網和自由擴展的需求。

  開放融合，運維提升

  ZENIC ONE支持網絡規劃工具、維護工具、巡檢工具、評估優化工具數據共享，實現網絡在線規劃、光纖智能割接、故障模擬等，并針對全網資源優化和碎片整理，提高資源利用率和承載能力，進而實現網絡管理和運營自動化、極簡化。

  從2014年起至今，中興通訊的SDON光傳送網絡進程先后經歷了概念驗證、實驗室測試、現網試驗，以及商用階段。2018年初，在白俄羅斯velcom網絡商用，目前正在長慶油田專網項目中部署，廣東聯通也即將部署。此外，中興通訊與國內外多個運營商正在啟動SDON光傳送網絡的落地部署。

  作者: 魏登攀 中興通訊
