聯通現網測試：G.654.E光纖陸地應用性能優越

　　ICCSZ訊    目前國內外運營商和光纖光纜供應商已開展相應400G技術研究及測試，主流400G技術均存在無電中繼距離受限的問題，而相關實驗室測試證明，基于新型光纖技術，可以很好地提升400G傳輸能力，延長傳輸距離，降低網絡整體建設成本。

　　為了更好滿足400G等超高速傳輸技術應用，ITU-T自2013年7月開始討論適用于陸地傳輸系統應用的G.654光纖(G.654.E)，在保持與現有陸地用單模光纖基本性能一致的前提下，增大光纖有效面積，同時降低光纖衰減系數，從而提升400G傳輸性能。

　　不斷降低光纖衰減系數，是光纖技術發展的永恒追求，從纖芯摻鍺技術中降低摻雜濃度，再到純硅纖芯技術，衰減系數可以從大于0，逐步降低到0.18dB/km左右，甚至降低到0.16dB/km左右;當前衰減系數的降低，也帶來技術及成本的急劇增加。對于G.652.D光纖和G.654光纖，降低光纖衰減系數，相應的成本增加和技術難度，基本一致。

　　另一方面，為了降低線路中非線性效應帶來的系統傳輸代價，需要不斷降低光纖非線性效應，而光纖中非線性系數與光纖模場面積直接相關，因此通過增大光纖有效面積，可以很好地減低光纖中非線性效應，從而提高入纖光功率。

　　干線傳輸用光纖技術發展，主要是不斷降低衰減衰減系數的G.652.D光纖，以及降低衰減系數同時增大有效面積的G.654.E光纖，兩種優勢兼具被認為是超高速傳輸技術長距離干線應用的優選。

　　G.654光纖以往通常應用于海底通信系統，相比于海底通信系統中的高強度光纜保護、穩定工作環境及專業施工維護，陸地應用環境復雜，光纜保護也較輕，施工維護也相對簡單;因此將大有效面積光纖應用于陸地傳輸系統，業界存在諸多顧慮，尚待驗證。

　　現網試點如火如荼

　　為了更好地評估G.654.E光纖在陸地應用的性能，中國聯通與國內外主流光纖光纜供應商開展了現網測試驗證工作，對新型光纖技術的應用性能進行詳細論證。

　　中國聯通分別在東部干線網絡和西部干線網絡開展試點，其中東部試驗網選擇了帶寬需求量大、最有可能優先部署400G技術的山東濟南-青島，光纜長度約430km，在驗證人工和氣流法布放光纜對大有效面積光纖性能影響的同時，進行400G系統的傳輸性能現網測試驗證。西部試驗網選擇了工作環境復雜，途徑戈壁灘、天山以及草原的新疆哈密-巴里坤段，光纜長度約150km，該地區屬于氣溫年較差大、日較差大和風力較大的大陸性氣候區，光纜的實際運行溫度在-30℃到60℃，風力可達12級，可以充分驗證架空敷設工藝對大有效面積光纖的影響、較惡劣環境下長期運行的光纜的性能。

　　濟南-青島試點的管道光纜中采用8管12芯的96芯光纜結構，其中前7管為G.652.D光纖，由亨通公司提供，第8管為新型光纖，12芯著色光纖分別來自于康寧、長飛、烽火、日本住友和OFS公司。光纜型號主要是GYTS和GYTA，由亨通公司生產光纜。哈密-巴里坤試點的架空光纜采用松套管加強芯結構，其中前48芯為G.652.D光纖，由西古公司提供，后16芯為新型光纖，分別由康寧、長飛、烽火、日本住友、OFS、亨通和中天公司提供。光纜型號主要是GYTS和GYTA，由西古公司生產光纜。

　　工廠測試結果

　　本次試點，由新型光纖廠家提供著色后G.654光纖，在光纜工廠進行松套，然后再與裝有G.652.D光纖的松套管進行纜芯絞合，最終護套成纜。在光纜生產過程中，對新型光纖的性能都進行了測試。

　　模場直徑(MFD)與有效面積

　　表1給出了本次試點新型光纖的MFD標稱值及容差，對應的有效面積從110um2到130um2，其中一個廠家未提供MFD值，提供有效面積為112±12um2。

表1 不同廠家MFD的標稱值及容差

　　對于現網應用而言，太寬松的MFD標稱值和容差，并不利于應用推廣。G.652.D光纖的相應指標，也是在多年應用中逐步縮窄的。

　　衰減系數

　　光纜生產前的著色光纖衰減系數均小于0.19dB/km，不同廠家光纖的衰減系數不同。光纜生產完成后，對在亨通工廠和西古工廠光纜盤進行了測試，其中1550nm處的光纖衰減系數基本小于0.2dB/km，最大值0.202dB/km，其中97.7%均小于0.19dB/km。

　　在光纜生產過程中，對不同工藝階段新型光纖的性能指標進行跟蹤測試。由于本次試點中，采用G.652.D和G.654光纖的混纜，新型光纖的光纜生產工藝完全采用與G.652.D相同的工藝。因此對于整個生產過程中的附加衰減進行了測試，基于G.652.D光纖相同的生產工藝，新型光纖在光纜生產過程中的附加衰減均小于0.01dB/km。

　　彎曲損耗特性

　　對于陸地應用而言，光纖保護輕，但工作環境非常復雜(溫度和天氣等)，外部應力影響較大，因此具有更大有效面積的G.654.E光纖的彎曲性能(宏彎和微彎)尤為重要，要遠優于海底應用的現有G.654光纖。

　　對于陸地應用運營商，從敷設施工和長期運行來看，新型光纖的彎曲性能，必須不劣于現有光纖，否則對于引入將存在較大顧慮。

　　工廠中對新型光纖宏彎性能進行了測試，采用ITU-T規定的30mm半徑100圈的方式，分別測試了1550nm和1625nm處的性能，可以發現基本都小于0.1dB，其中81.8%要小于0.05dB。目前ITU也初步達成一致G.654.E的宏彎指標與G.652.D一致，在1625nm處，宏彎損耗最大值0.1dB。

　　熔接及兼容性

　　新型光纖技術，相比于G.652.D光纖，模場面積有了顯著增大，有效面積差異帶來的兼容性也成為業內對于新型光纖引入陸地應用的較大擔憂，主要包括不同廠家間G.654光纖間的熔接，以及G.654與G.652.D間的熔接。

　　在西古工廠、亨通工廠以及現網，使用多種型號的熔接機，采用普通單模熔接模式，分別對不同組合下的熔接性能進行了測試評估，包括同廠家G.654光纖自熔接，異廠家G.654光纖熔接，G.654與G.652.D間熔接。

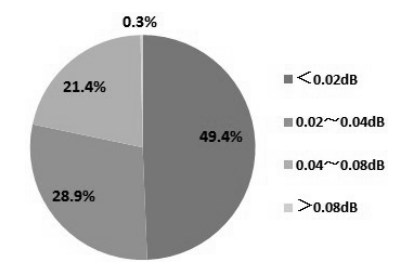

　　從OTDR雙向平均測試結果來看，同廠家熔接損耗最大值為0.08dB，如圖1所示，平均值為0.02dB，與G.652.D光纖熔接指標相近。異廠家G.654熔接，平均損耗為0.044dB，樣本數60，比同廠家略大，可能由于MFD失配引起。G.654與G.652.D光纖間熔接損耗平均值為0.119dB，樣本數24個。

圖1 G.654光纖自熔接損耗

　　光纜終端目前主要是采用G.652.D尾纖終端在ODF架，因?yàn)楣饫w跳線也采用普通G.652.D光纖的，因此G.654與G.652.D間的熔接較少，一個光放段(例如80km，約30盤光纜)，只有2個熔接點為G.652.D與G.654光纖熔接。

　　目前對于熔接損耗數據樣本尚不足夠充分，還需后續進一步收集數據驗證以評估熔接性能。

　　機械和環境性能測試

　　按照IEC 60794-1-21和IEC 60794-1-22規定的測試內容，同時有G.654光纖G.652.D光纖的光纜進行了環境性能和機械性能測試，新型光纖具有相同的性能。

　　光纜現網敷設施工測試

　　截至2016年6月底，新疆哈密-巴里坤試驗網和山東濟南-青島試驗網分別進行了驗收測試，重點對熔接后的光纜鏈路進行了測試。

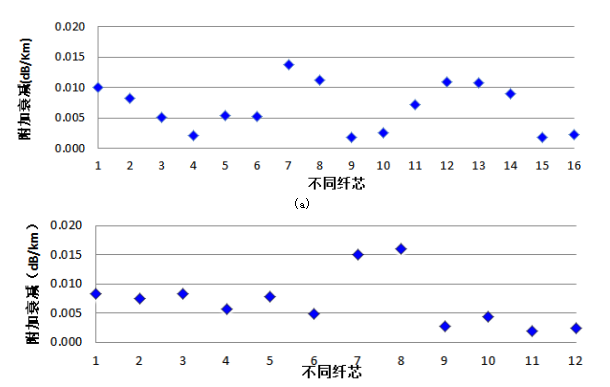

　　哈密-巴里坤架空光纜中有2個光纜段落，相比于光纜出廠測試結果，光纖鏈路的平均衰減系數增加量基本小于0.015dB/km，如圖2(a)所示，部分纖芯甚至小于0.01dB/km，即使包括了熔接損耗。濟南-青島管道光纜共有9個光纜段落，相應的鏈路衰減系數平均值，增加量要在0.015dB/km左右，如圖2(b)所示，絕大部分纖芯均小于0.01dB/km。

(b)

圖2 光纜鏈路衰減系數平均值增加量

　　結論

　　為了驗證新型光纖在陸地傳輸系統應用的可行性，中國聯通目前已經完成了新型光纖光纜的工廠測試和現網測試。后續將在哈密-巴里坤段，基于光纜自動監測系統，收集更多新型光纖運行數據，研究新型光纖的長期運行性能，同時在濟南-青島段開展400G系統測試，驗證新型光纖對于400G系統傳輸性能的提升。

　　從工廠測試發現，新型光纖的生產和測試，可以采用與現有G.652.D光纖相同的生產工藝和測試方法，不會因?yàn)樾滦凸饫w而采用全新的生產工藝，從而導致由于生產工藝原因產生的光纖光纜成本間接增加。

　　從現網敷設及測試來看，采用與G.652.D光纖相同的敷設及熔接接續方法，新型光纖仍然有著相近的性能，衰減系數上，保持了良好的性能，并未發生由于施工和接續帶來性能上的劣化;同時也不用改進和新增相應設備，從而不會帶來運營商在引入新型光纖光纜后的維護成本增加。

　　通過測試發現，新型光纖的光纜生產、測試、敷設和接續等生產和施工維護，均未出現與現有體系不同或有特殊要求的環節，對于新型光纖的引入至關重要。從前文可知，G.654新型光纖相比低損耗和超低損耗G.652.D，除了具有相同衰減特性外，還具有有效面積大非線性效應低的優勢，可以通過兩者結合，提升系統傳輸性能，而不必要一味追求更低衰減系數而導致技術難度及成本顯著增加。
