通信用多模光纖主要有哪些類型，OM1～OM5有什么區別？

  01 前言

  在傳送網和有線接入網中，我們接觸到的光纖類型主要有：G.652、G.654和G.657，這些都是單模光纖。多模光纖主要用在短距離通信中，如數據中心內設備間互聯等場景。

  按照材質，多模光纖分為玻璃光纖和塑料光纖。塑料光纖主要使用在工業控制和汽車的娛樂系統，總體占比較低。通信中常用的多模光纖為玻璃材質，常用類型包括：OM1、OM2、OM3、OM4和OM5;這幾種光纖的主要區別在于模式帶寬、對SWDM的支持等方面。

  02 模式帶寬

  模式帶寬是反映多模光纖帶寬能力的重要指標，可簡單理解成：光纖內傳輸信號的最高頻率與其傳輸長度的乘積。例如，在850nm波長，某根光纖最小模式帶寬是200MHz·km，則意味著當這根光纖長lkm時，可以傳輸最大頻率為200MHz的信號;而當長度是500m時，最大可傳輸400MHz(200MHz×lkm/0.5km=400MHz)的信號。

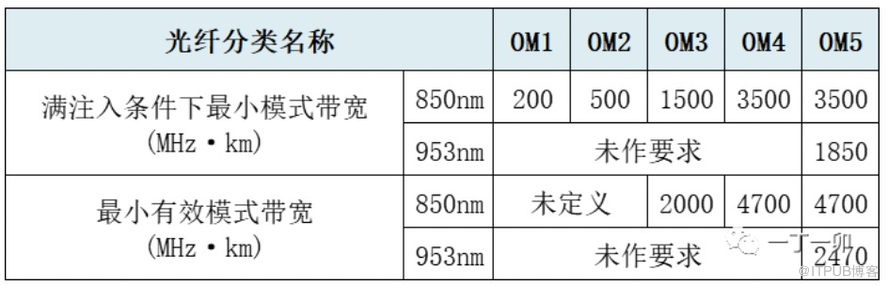

  多模光纖的模式帶寬與信道的波長相關，OM1、OM2、OM3、OM4和OM5光纖在850nm和953nm的最小模式帶寬見下表。

  OM4和OM5在850nm的最小模式帶寬一般沒有區別，它們的區別在于對SWDM的支持。

  03 對SWDM的支持

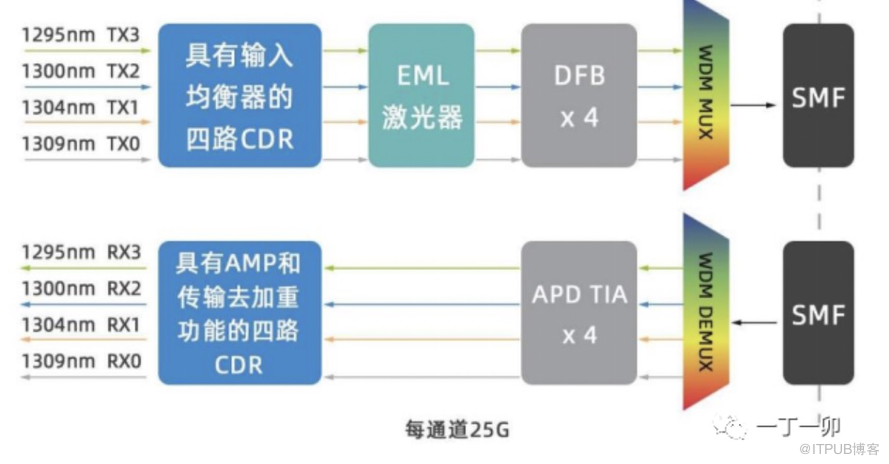

  單模傳輸系統中，100G及以上速率的光模塊均采用了WDM技術。如100G ER4(40km)光模塊一般采用LWDM(細波分復用)。

  (圖片來源：易飛揚通信)

  為提升單根光纖的傳輸速率，多模光纖也提出了WDM方案，即SWDM。SWDM是短波波分復用，采用的工作波長從850 nm開始，每隔30 nm增加一個波長，即：880nm、910nm和940nm。支持SDWM的多模光纖為OM5，OM5也稱為寬帶多模光纖。這并不等于說OM1～OM4光纖不支持SWDM，而是在SWDM的相應波長未對光纖的指標做要求。

  (圖片來源：《選用OM5光纖的五大理由》)

  04 最大傳輸距離

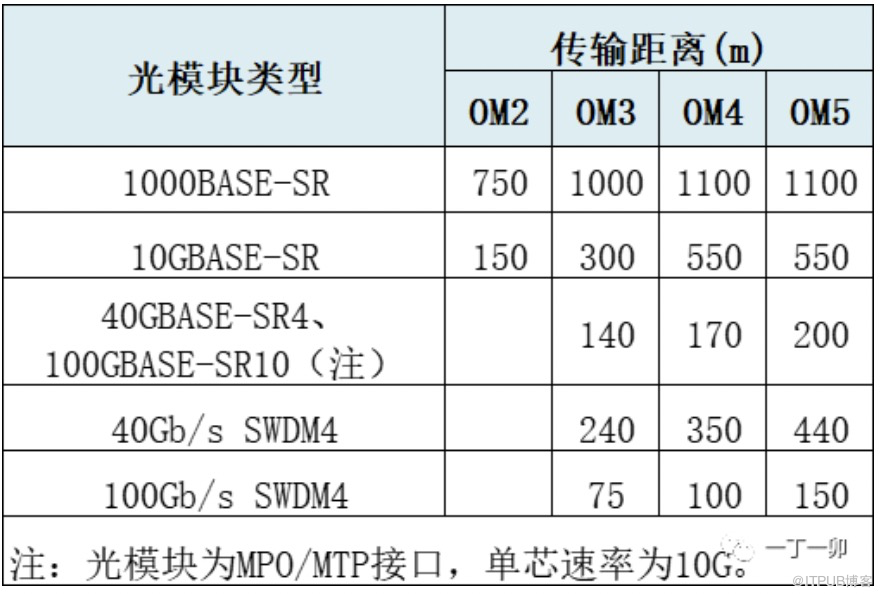

  多模光纖的最大傳輸距離主要與光纖的模式帶寬和光模塊類型有關，不同速率光模塊的最大傳輸距離見下表(表中OM3、OM4在SWDM下的傳輸距離來自飛速FS，其它傳輸距離來自長飛官網)。

  05 纖芯直徑、光源等

  OM1、OM2、OM3、OM4和OM5光纖的纖芯直徑、使用的光源類型、以及跳纖護套的顏色也有所區別。

  通常，光纖的纖芯直徑越大，耦合越容易，但模式帶寬也越小。OM1和OM2的纖芯直徑有2種：50um和62.5um，OM3、OM4和OM5的纖芯直徑均為50um。

  OM1和OM2的光源主要采用LED，OM3、OM4和OM5的光源主要采用VCSEL(垂直腔面發射激光器)。

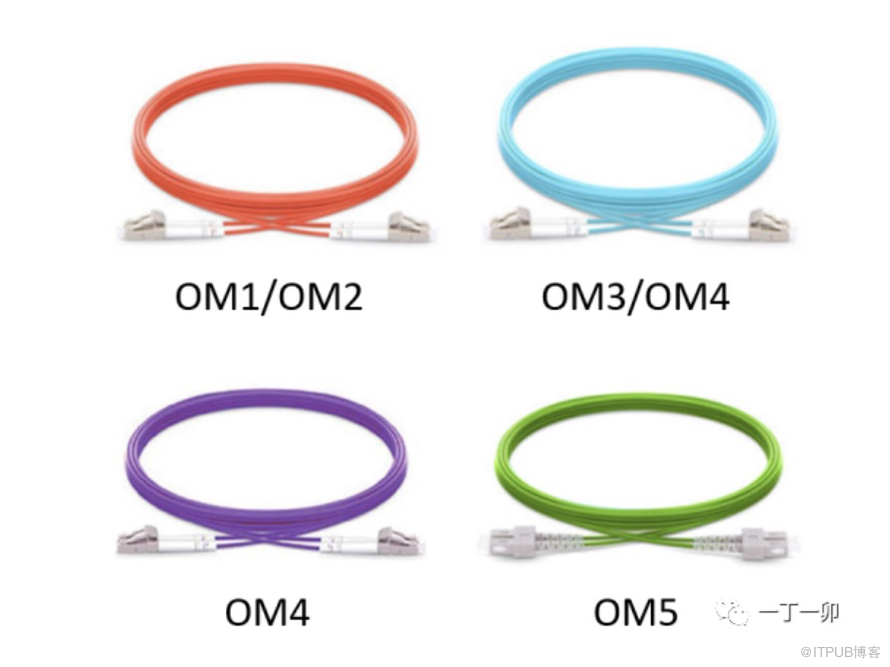

  為區別光纖類型，OM1、OM2、OM3、OM4和OM5跳纖護套的顏色也有所區分：OM1/OM2為橙色，OM3/OM4為水藍色(部分廠商OM4跳纖的護套為紫羅蘭色)，OM5為淺綠色。

  06 小結與建議

  OM1、OM2光纖由于不能很好地支持高速率通信，目前已漸漸退出市場。OM5光纖雖然能更好地支持SWDM，但高速光模塊采用MPO/MTP方案(MPO/MTP為多芯連接接口)要比SWDM方案更經濟，所以，當前多模光纖應用最多的依然是OM3和OM4。數據中心新建布線建議使用OM4光纖，如果對投資不敏感，或設備間互聯的速率要求較高，也可使用OM5光纖。

  當前，除數據中心外，其它電信機房設備互聯的光纖依然采用了單模光纖。單模光纖雖然價格較多模光纖便宜，但同速率的光模塊，單模的價格是多模的2倍左右。如果核心機房內設備互聯也采用多模光纖，可能會節省一筆不小投資。
