解析摻餌光纖放大器（二）

【訊石光通訊咨詢網】摻餌光纖放大器(EDFA)的研制成功，打破了光纖通信傳輸距離受光纖損耗的限制，為光纖通信帶來了革命性的變化。近期，本網站圍繞EDFA主題，從定義、原理、應用等方面探究EDFA技術，希望能夠?yàn)榇蠹姨峁┮恍W(xué)習和借鑒的資料。今天與大家分享EDFA的內部結構與種類，解讀EDFA帶來革命性變化的奧秘，了解EDFA家族的眾多成員。

EDFA內部結構探秘

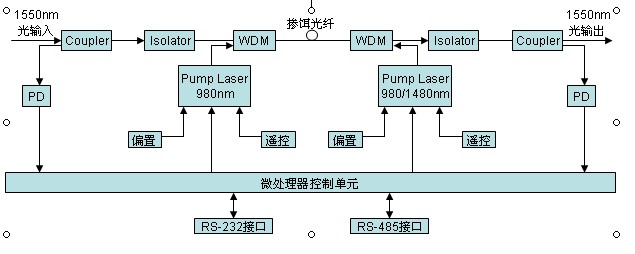

        一臺實用的EDFA由光路和輔助電路兩部分組成：光路結構部分由摻鉺光纖(EDF)、泵浦光源(pump-LD)、光無源器件組成；輔助電路主要包括電源、微處理自動控制單元、監控接口和告警及保護電路，輔助電路的協調工作是光放大器正常工作的前提。

        EDFA的核心是鉺纖和泵浦源。泵浦激光器波長為980nm或1480nm，用于提供能量。光耦合器的作用是將信號光和泵浦光合在一起，一般采用波分復用器實現。光隔離器的作用是抑制光反射，以確保光放大器工作穩定，它必須是插入損耗低，與偏振無關、隔離度優于40dB。光濾波器的作用是降低自發輻射產生的噪聲。為了獲得較寬較平坦的增益曲線，還加入了增益平坦濾波器。控制單元對光纖放大器的工作實時控制，并由監控單位提供工作狀態信息。另外EDFA既可以采用前向泵浦工作方式、也可以采用后向泵浦和雙向泵浦工作方式。

EDFA種類多樣

       根據使用的場合和本身的特點，光放大器分為功率放大器（BA，簡稱功放）、線路放大器（LA，簡稱線放）、預放大器（PA，簡稱預放）之分。BA也叫后置放大器，用在發送端，其作用主要是彌補合波器引入的插入損耗損和提高信號的入纖光功率，它的特點是大光功率輸出，所以對它也有功率助推器的叫法；PA也叫后置放大器，用在接收端，作用是提高系統的接收靈敏度，它可以接收和識別較小功率的光信號；LA則多用在線路放大設備上，作用是彌補光信號在長距離線路上傳送引起的線路損耗，它的特點是增益比較大。實際DWDM系統中可以用PA+BA的方式代替LA使用。

        目前市場上EDFA種類繁多，包括單波長數字系統BA/LA，模擬CATV 系統，單波長數字系統PA，C 波段多波道EDFA，L波段多波道EDFA，動態增益可調EDFA，小型化無制冷EDFA，C＋L＋S 波段寬帶光放大器等。
