集成量子光子學的前景

  今天的數字社會在很大程度上依賴于數據的安全傳輸和存儲。最古老和最廣泛使用的數據加密方法之一被稱為RSA(Rivest-Shamir-Adleman，該算法設計者的姓氏)。然而，1994年數學家彼得-肖爾證明，理想的量子計算機可以比傳統計算機快指數級的速度，找到大數的質因數，從而在幾小時或幾天內破解RSA加密。

  雖然實用的量子計算機可能還需要幾十年的時間后，才足夠?qū)崿F(xiàn)肖爾的算法，以破解RSA或類似的加密方法，但其潛在的影響對我們的數字社會和我們的數據安全是非常可怕的。

  鑒于這些風險，可以說保護數據和通信的最安全方式是以量子對抗量子：通過利用量子物理原理的安全協議，保護你的數據免受量子計算機的黑客攻擊。這就是量子密鑰分配(QKD)的作用。

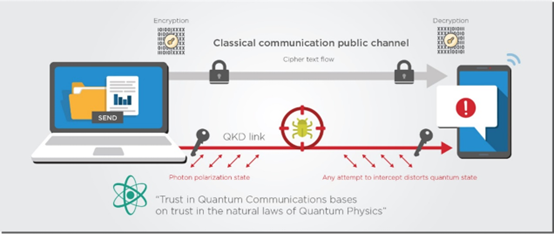

  圖1：通過QKD加密的通信鏈路實例，資料來源：TU Eindhoven。

  QKD系統使用的量子比特可以是光子、電子、原子或任何其他能以量子狀態存在的系統。然而，使用光子作為量子比特將可能主導量子通信和QKD的應用空間。我們有幾十年操縱光子屬性的經驗(如偏振和相位)，可用來編碼量子比特。由于光纖的存在，我們也知道如何以相對較小的損耗將光子傳送到很遠的距離。此外，光纖已經是現代電信網絡的一個基本組成部分，所以未來的量子網絡可以在現有的光纖基礎設施上運行。所有這些跡象都指向量子光子學的一個新時代。

  光子QKD設備以某種形式出現在市場上已經超過15年了。但是，諸如成本高、體積大、無法在更遠的距離上操作等因素，還是阻礙了它們的廣泛采用。許多有關量子光子學的研發工作旨在解決尺寸、重量和功率(SWaP)的限制?？朔@些限制并降低每個設備成本的方法之一是將每一個QKD功能(生成、操縱和檢測光子量子比特)整合到一個芯片中。

  整合是將實驗室技術引入市場的關鍵

  將量子產品從實驗室原型變成可以在市場上銷售的完全實現的產品是一個復雜的過程，涉及幾個關鍵步驟。

  將量子產品推向市場的最大挑戰之一是將技術從實驗室原型擴大到大規模生產。這需要開發可靠的制造工藝和供應鏈，以便大規模地生產高質量的量子產品。量子產品必須具有高度的性能和可靠性，以滿足商業應用的需求。這需要廣泛的測試和優化，以確保產品達到或超過預期的規格。

  此外，量子產品必須符合相關行業標準和法規，以確保安全、互操作性以及與現有基礎設施的兼容性。這需要與監管機構和行業組織密切合作，制定適當?shù)臉?biāo)準和準則。

  光子集成是一個使量子技術更容易實現這些目標的過程。通過利用現有的半導體制造體系，量子技術可以更容易地?cái)U(kuò)大其生產量。

  更小的尺寸和更高的效率

  集成光子學最顯著的優勢之一是它能夠使光學元件和系統小型化，使它們比傳統的光學設備更小、更輕、更便攜。這是通過利用微米和納米級的制造技術在芯片上創建光學元件來實現的，然后可以與其他電子和光學元件集成，創建一個功能齊全的器件。

  光學元件和系統的小型化對于實用量子技術的發展至關重要，因?yàn)樗枰o湊和便攜的器件，以便很容易地集成到現有系統中。例如，緊湊型和便攜式量子傳感器可用于醫療成像、地質勘探和工業過程監測。小型化的量子通信設備可用于保障通信網絡的安全，實現設備間的安全通信。

  集成光子學還允許創建復雜的光電路，可以很容易地與其他電子元件集成，以創建完全集成的光電子量子系統。這對開發實用的量子計算機至關重要，因?yàn)樗枰獙⒋罅康牧孔颖忍?量子位)與控制和讀出電子的元件整合在一起。

  規模經濟

  晶圓規模的光子學制造需要較高的前期投資，但由此形成的大批量生產線使每個器件的成本下降。這種規模經濟原則與電子制造業背后的原則相同，同樣必須適用于光子學。我們能在單個芯片中集成的光學元件越多，每個器件的價格就越能降低。單個晶圓中能集成的光學系統芯片(SoC)器件越多，每個SoC的價格就越能降低。

  埃因霍溫技術大學和JePPIX聯盟的研究人員已經做了一些模型，以顯示這種規模經濟原則將如何適用于光子學。如果生產量能從每年幾千個芯片增加到幾百萬個，那么每個光芯片的價格就能從幾千歐元降到幾十歐元。這必須是量子光子學產業的目標。

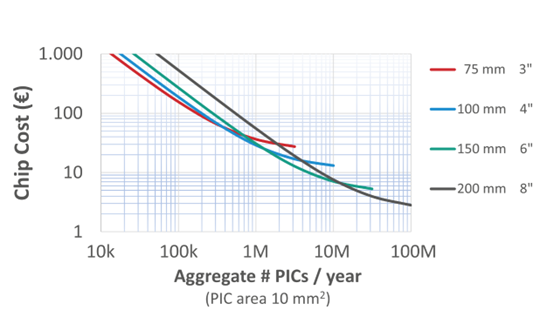

圖2：光子集成芯片(PIC)的成本模型是每年生產的PIC總數的函數。產量的指數式增長導致成本的指數式下降。資料來源：模型和圖表由埃因霍溫大學的Meint Smit教授提供。

  通過在單個芯片上集成所有的光學元件，我們還將復雜性從組裝過程轉移到更高效和可擴展的半導體晶圓工藝上。通過互連多個光子芯片來組裝和封裝一個器件會增加組裝的復雜性和成本。另一方面，在晶圓上大批量地組合和排列光學元件要容易得多，這就降低了器件的成本。

  啟示

  總的來說，將量子產品推向市場需要一個多學科的方法，包括科學家、工程師、設計師、商業專業人士和監管機構之間的合作，以開發和商業化一個高質量的產品，滿足其目標客戶的需求。集成光子學在小型化和擴展?jié)摿Ψ矫婢哂酗@著優勢，這對于將量子技術從實驗室推向市場至關重要。
