在砷化鎵中加入少量鉍可以降低雪崩光電二極管的噪聲

  為光電探測器的噪聲設定一個新的低點遠不止是炫耀那么簡單。其成功有助于許多重要的應用。以運行在以1300 nm和1550 nm為中心的O和C頻段，并包含間歇信號增強器的光網絡為例，通過減少發射器的功率或減少放大器的數量，大幅降低部署在這些網絡中的探測器中的噪聲，可以提高數據傳輸?shù)男省Ａ硪粋€例子是激光雷達，這是一種用于自動駕駛車輛和地理空間測繪的技術——對于這兩種應用，降低探測器中的噪聲可以實現更快、更精確的測量。

  當需要高速和高靈敏度時，標準的光電探測器可能無法滿足要求。這些器件只能從入射光中產生適度的信號，從而限制了其信噪比，尤其是在測量時間有限的情況下，如高速通信或激光雷達。雖然外部放大器可以增加信號，但噪聲也會被放大，從而影響提高信噪比的努力。

  確保高靈敏度和高速度的更好選擇是雪崩光電二極管。與傳統探測器一樣，它吸收的每個光子都會激發一個電子到導帶，在價帶上留下一個空穴——而內部電場會將這些載流子拉向相反的方向。然而，在雪崩光電二極管中，其電場遠強于標準光電探測器中的電場，通過一種稱為碰撞電離的過程，使載流子獲得足夠的能量來激發額外的電子-空穴對。這些新電離的電子和空穴本身被加速，最終導致大量電子和空穴產生電流，有效地放大了原始信號。

  對于1000 nm以下的大多數檢測，由硅制成的現有的雪崩光電二極管是成熟的商業產品。硅是制造這類探測器的近乎理想的材料，因為其技術成熟，而且電子比空穴更容易引起碰撞電離。這反映在電子和空穴電離系數的比值α和β中，這些值非常大。由于這一點，因電離過程的隨機性而產生的“多余”噪聲大大降低了。

  不幸的是，硅光電二極管的檢測特性遠不理想。由于這種材料的間接帶隙，需要厚厚的一層來確保光子的充分吸收。對于硅吸收末端1 μm左右的檢測來說，這一點尤其明顯，為了實現合理的量子效率，探測器必須非常厚——這一要求會阻止高速運行。由于這個限制，硅雪崩光電二極管不適合用于光通信網絡和一些激光雷達系統。

  紅外線的選擇包括HgCdTe（碲鎘汞）和InAs（砷化銦）。兩者的α/β比幾乎無限大，但由于它們的帶隙很小，需要冷卻以減少暗電流。另一種選擇是GaAs（砷化鎵）及其相關合金。不幸的是，這種材料體系的α/β比近乎一樣，導致了大量噪聲。然而，我們在謝菲爾德大學的團隊已經證明，通過向這種材料體系中添加少量鉍，可能會克服這一困難，為一種新型、高度靈活的極低噪聲雪崩光電探測器系列打開了大門。

  鉍的好處

  在GaAs中加入鉍對能帶結構有顯著影響（見圖1）。當添加鉍時，它會取代砷，并引入與價帶邊緣相互作用的電子態。這會導致價帶邊緣的能量迅速增加，而導帶和分裂帶的移動速度較慢。結果，僅添加百分之幾的鉍，帶隙就減小了幾百meV，自旋軌道分裂（分裂和價帶邊緣之間的間隙[Δso]）增加了幾百meV。Δso是一個關鍵量，因為GaAs中的空穴必須處于分裂帶中，才能獲得足夠的能量來啟動碰撞電離。因此，隨著Δso的增加，空穴更難達到分裂帶和碰撞電離。

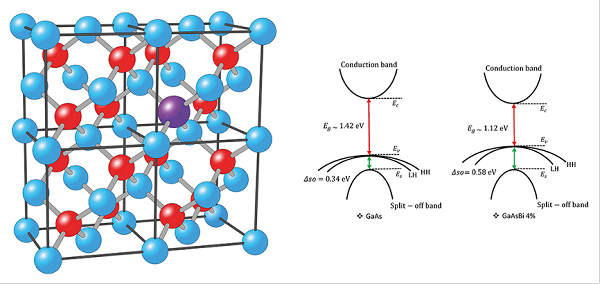

  圖1：左圖：鉍（紫色）是一個大的V族原子，它取代了砷化鎵矩陣中的砷（紅色）。右圖：即使在砷化鎵中加入少量鉍，也會對材料的能帶結構產生深遠的影響。

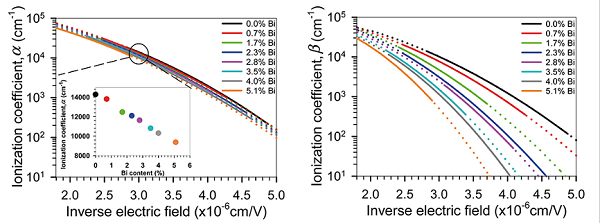

  圖2：左：隨著鉍含量的增加，電子電離系數緩慢（線性）降低。

  鉍誘導的能帶結構變化有助于實現具有理想特性的低噪聲光電探測器。帶隙的減小將檢測截止值推至1.1 μm，并增加吸收系數；Δso的增加降低了β，而α基本保持不變，導致α/β比值在2到100之間增加。

  我們利用分子束外延（MBE）技術在砷化鎵襯底上制作了一系列GaAsBi光電探測器。在epi ready（001）（外延級）襯底上，我們制作了外延結構，包含鉍含量高達約5%的GaAsBi本征層，夾在摻雜的砷化鎵包層之間，并用薄的重?fù)诫s層覆蓋。生長速率在0.3-0.6 μm/hr范圍內。

  在生產GaAsBi外延層時，主要考慮的是合適的生長溫度。我們通常在350℃和400℃之間，因為當溫度超過400℃時，鉍的摻入量變得非常小（小于4%）。確定GaAsBi的理想生長溫度并不容易——高生長溫度阻礙了鉍的摻入，而較低的生長溫度會引入反位（antisites）、間隙（interstitials）和空位（vacancies），從而導致較差的器件特性。

  一個關鍵考慮因素是在生長過程中半導體表面上的鉍含量。其存在可通過保持生長光滑表面來改善材料質量，在很大程度上抵消低生長溫度的影響。然而，如果鉍含量過多，就會形成鉍滴；除了破壞生長外，這些液滴還會耗盡鉍表面的粒子數，并阻礙這種元素與砷化鎵的結合。

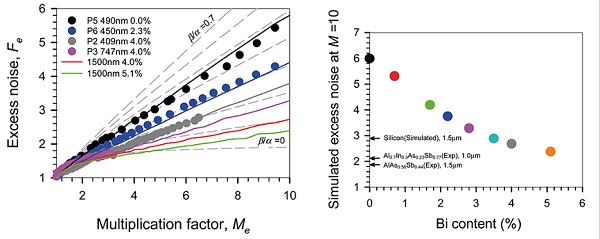

  圖3：左：降低α/β比（增加a和b之間的差異）可以降低雪崩光電二極管中的噪聲?；趯嶒灁?shù)據（數據點）的預測（實線）表明，對于厚、高鉍含量的層，噪聲非常低。右圖：對于1500 nm厚的器件，GaAsBi的鉍含量預計將超過硅的4%。預計在鉍含量較高時，噪聲將繼續降低。

  GaAsBi外延層生長裝置面臨的另一個決定是適當?shù)纳橥?。如果設置得太高，過量的砷會將鉍原子排出生長晶格，并增加砷反位的密度。為了避免這種情況，使用0.9到1.1之間的砷/鎵原子通量比是合適的。GaAsBi的良好生長有一套“優化”的生長條件，溫度、鉍通量和砷通量都恰到好處——不太大，也不太小。

  我們的器件范圍包括許多p-i-n和n-i-p結構，這些結構具有GaAsBi活性區，厚度從200 nm到1600 nm不等，鉍含量從0.7%到5%。通過對這些樣品進行X射線衍射和光電流測量，我們發現1064 nm處鉍含量超過3.5%，吸收系數是硅的100多倍，這對于光電探測器來說是一個很有希望的結果。

  我們還對我們的器件進行了電氣測量。其顯示出隨器件面積而變化的良好的正向二極管特性，而對于直徑為50 μm的器件，擊穿前暗電流低于10 mA。我們認為，這些二極管中反向漏電流的背后是體泄漏和表面泄漏的組合。

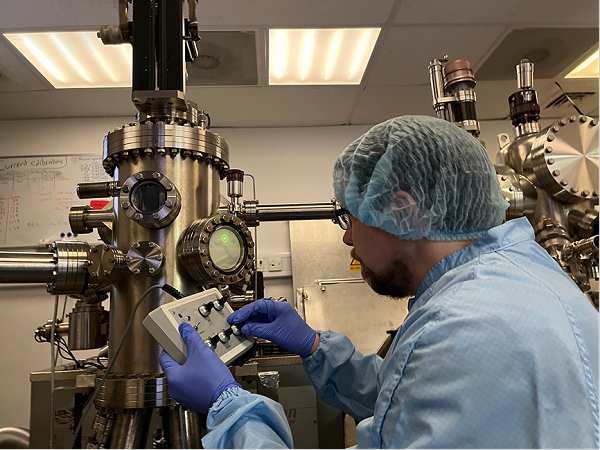

  謝菲爾德Dilute Bismides團隊在MBE實驗室中。從左到右依次為：Matthew Carr（博士生）、Nick Bailey（博士生）、Rob Richards博士（組長）、Tom Rockett博士（PDRA）、Nada Adham（博士生）和Shiyuan Gao（博士生）。

  電子和空穴引發的光電倍增測量已用于確定α和β的值。這項工作表明，增加鉍含量只會使a值降低約30%，而在低電場下會使β值降低一個數量級（見圖2）。

  我們的計算表明，GaAsBi材料體系可以生產雪崩光電二極管，其過量噪聲甚至低于硅所能達到的噪聲（見圖3）。雖然其他III-V材料在過去已經達到了相對較低的噪聲，但這是首次在用這種稀釋（約5%）合金制成的雪崩光電二極管中觀察到這種性能。鑒于這項工作尚處于起步階段，接下來可能會有更好的結果。

  這些結果說明了在波長遠超過1 μm的情況下生產極低噪聲雪崩光電二極管的機制。多年來，人們一直強烈希望在由III-V制成的器件中具有類似硅的探測器特性。對于可用于電信和激光雷達的低噪聲探測器的制造，能帶結構的鉍工程可能使這一點更接近現實。

  作者：Robert Richards，謝菲爾德大學
