杭州移動聯合迅特通信 成功開通首個5G前傳半有源網絡

  ICC訊 近日，杭州移動和迅特通信攜手開通了首個基于半有源的5G前傳商用網絡。該項目的成功開通，將滿足杭州移動對5G前傳網絡的業務可監控、可保護、可管理的需求，為后續5G網絡建設提供有力保障。

  結合網絡需求，堅持持續創新

  杭州移動秉承低成本、高效率建設5G網絡的原則，從運維需求、市場競爭需要、技術發展趨勢3個維度出發，全面推行C-RAN架構的5G網絡建設。杭州移動以此架構為基礎，結合光纜資源情況、前傳技術要求和維護管理需求，選擇半有源波分作為5G前傳解決方案。

  5G建設初期以無源波分為基礎的C-RAN網絡，承載業務量大，但缺乏保護機制和管控手段，網絡安全控制難度大。杭州移動在無源波分網絡的基礎上，探索出基于半有源的CWDM 5G前傳平滑升級方案。半有源CWDM系統采用非對稱的設備形態，由局端有源CWDM設備、遠端無源CWDM設備、DU側彩光模塊、AAU側彩光模塊、網管系統組成，要求半有源CWDM設備可提供保護和自動倒換機制，支持前傳網絡的可管理性和可運維性，局端有源CWDM設備和遠端無源CWDM設備復用多個波長進行傳輸以節省光纖資源。

  5G前傳進入網絡2.0時代

  半有源CWDM系統十分適用于移動基站前傳等接入工程建設中因局部光纖資源不足、需要網絡監控和業務保護的場景，5G前傳網絡進入了2.0時代。半有源CWDM設備可利用雙路由光纜對前傳業務進行保護，同時通過網管功能實現對前傳網絡配置、故障管控、性能管理、告警管理等。

  近日，杭州移動選取HPG C-RAN機房和XJHY 5G站點為試點，依據機房網格、光交網格、一級光交成環等規劃建設原則，與迅特通信攜手開通了首個基于半有源CWDM的5G前傳商用網絡，滿足杭州移動對5G前傳網絡的業務可監控、可保護、可管理的需求(如圖所示)。該項目的成功開通，將為后續杭州移動的5G網絡建設提供有力保障。

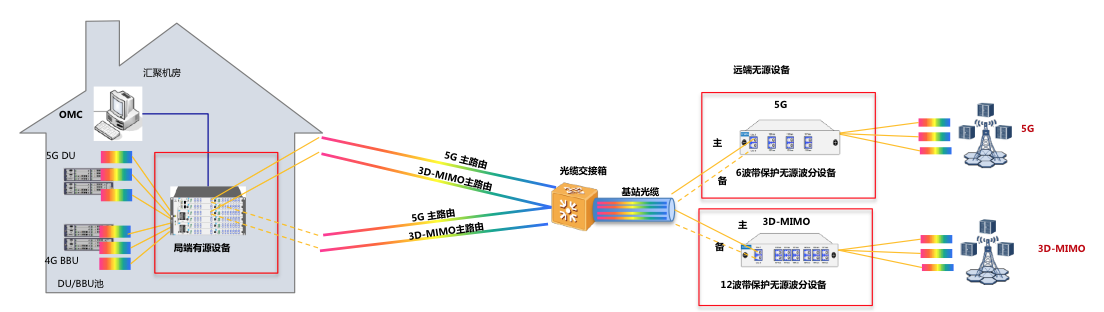

  半有源設備系統組網

  精細規劃、規模部署，致力于強健前傳網絡

  杭州移動在半有源波分的建設過程中探索總結了豐富的經驗，明確了工程、維護等各部門的分工職責，制定了設備的規劃與部署原則。半有源波分近端設備安裝在C-RAN機房內，遠端設備安裝在塔下室外柜或機房。C-RAN機房前傳光纜在一級光交至BBU側做光交成環保護，用于半有源波分進行OLP保護。半有源波分主控板通過光口與C-RAN機房內SPN設備對接，用于上網管。無線BBU彩光模塊與半有源波分近端設備波長對應關系需嚴格按照波長對應表進行使用。設計院按照半有源波分設計模板進行查勘設計，施工單位嚴格按圖施工，施工完成后反饋相應的施工資料并安排驗收。

  此次半有源成功實景開站，完成了多項功能測試。比如OLP倒換測試成功，斷電后不影響業務測試成功，各波長正常工作測試成功。測試得到的性能參數指標完全符合浙江移動招標要求，為后續大規模部署奠定堅實基礎。

  杭州移動以此次實景開站成功案例為基礎，結合C-RAN機房規劃、C-RAN機房的5G基站堆疊密度，C-RAN機房的空間、動力配套，一級光交成環等條件，綜合考慮確定半有源波分的部署位置。杭州移動計劃在130個高密度堆疊的C-RAN機房先行部署半有源波分設備，對相應的5G基站業務形成有效保護，強健前傳網絡，提升用戶體驗。

  文章來源：《通信世界》雜志，2020年7月5日刊
