日立開發出FTTH用10Gbit秒的影像通信系統

        日立制作所開發出了用于FTTH的10Gbit/秒的影像通信系統（圖1）。符合IEEE802.3av中正在制定的標準“10G-EPON”。該標準尚處于商討階段，不過“技術指標已基本確定”（該公司）。此次影像通信系統的就是依據該標準開發。通信距離為20km、用戶端連接32臺光收發裝置時，可實現誤碼率為10-12的通信質量。

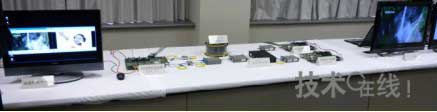

圖1：開發的影像通信系統

        圖1：開發的影像通信系統。設想左側為基站端設備（OLT），右側為用戶端設備（ONU）。中間為20km的光纖。

        目前，日本FTTH用戶駐地的訪問線路主要采用“GE-PON”（圖2），從基站到家庭的“下行”方向與反向的“上行”方向的最大傳輸速度均為1.25Gbit/秒，傳輸方式利用以太網框架。多個用戶共用一條下行方向的線路時，各用戶的傳輸速度會低于1.25Gbit/秒。盡管GE-PON 已經由IEEE制定出相關標準，但同類FTTH技術中還存在已由ITU制定出相關標準的“G-PON”。此次的10GE-PON被定位為GE-PON的新一代標準。

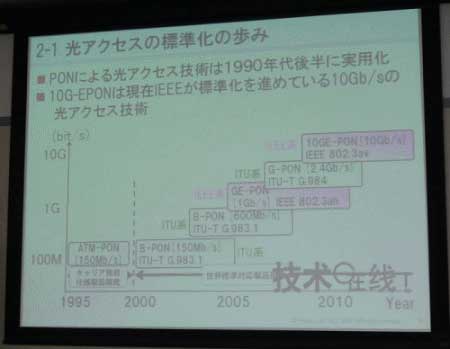

圖2：FTTH訪問線路的變遷

        新開發產品主要由基站端設備（OLT）和用戶端設備（ONU）構成（圖3）。對實現傳輸起關鍵作用的是OLT接收端使用的跨阻增幅器（TransimpedanceAmplifier，TIA）。由ONU傳向OLT端的上行光信號的光強度因ONU而異。原因是通信環境不同，如各用戶住宅的OLT和ONU的通信距離發生改變等。因此，此次改進了用來增大OLT受光元件輸出電信號的TIA。增益會隨著上行光信號強度的不同而改變。這樣即便較強的光信號和較弱的光信號之間的差值（動態范圍）達到20dB，OLT也能準確接收上行光信號。

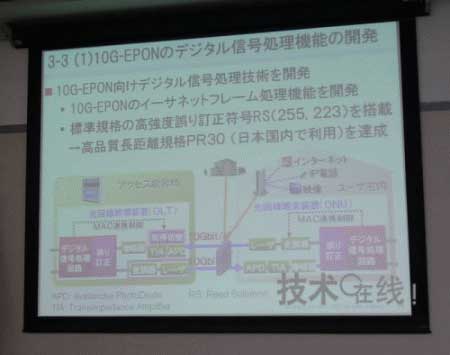

圖3：開發系統的構成

        糾錯方面，上行和下行均采用（255，223）里德所羅門符號。符合10G-EPON所要求的的標準（圖4），即上行信號接收靈敏度為-25dBm時，誤碼率為10-12以下。

        日立制作所認為，IEEE802.3av中的10G-EPON標準制定工作將于2009年12月前后結束。該公司表示，新開發產品進入實用階段應該在“3～5年后”。
