昊衡科技推出OFDR設備解調弱柵的測試方案

  ICC訊 昊衡科技推出OFDR設備解調弱柵陣列的測試方案，相對于普通光纖作傳感器，弱柵方案能夠進一步提升應變測量的穩定性和增強抗干擾能力，尤其適合準動態測量、振動或光纖晃動的環境。

  OFDR設備解調普通單模光纖，一根光纖上同時測量成千上萬傳感點，能夠?qū)崿F(xiàn)1mm空間分辨率和±1με應變測量精度。在一些測試工況下，如葉片、機翼準動態加載測試，普通光纖的散射信號弱，易受環境干擾，此時選用弱柵陣列作傳感器有較明顯的優勢，可以改善測量穩定性和增強抗干擾能力。下文從技術層面展開兩點來進行說明。

  普通單模光纖和弱柵陣列的差異

  弱柵陣列是在一根光纖上密集刻寫成千上萬個低反射率的FBG。相對于普通單模光纖，弱柵陣列的反射光強比光纖的瑞利散射光強高約27dB。另外，普通光纖的瑞利散射頻譜是雜亂無序的，而弱柵陣列的頻譜有明顯特征，具有特定的中心波長。因此，OFDR解調弱柵陣列具有更好的信噪比。

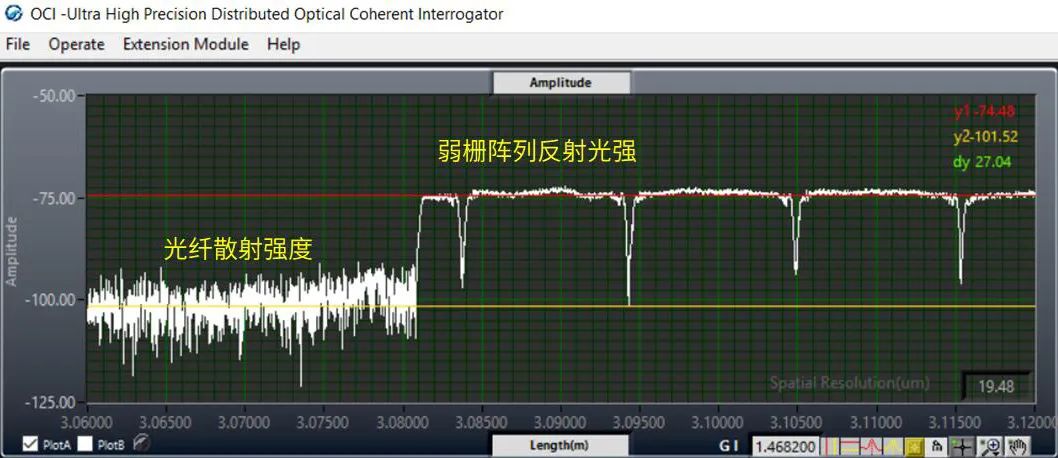

  圖1. 弱柵與光纖的反射光強對比

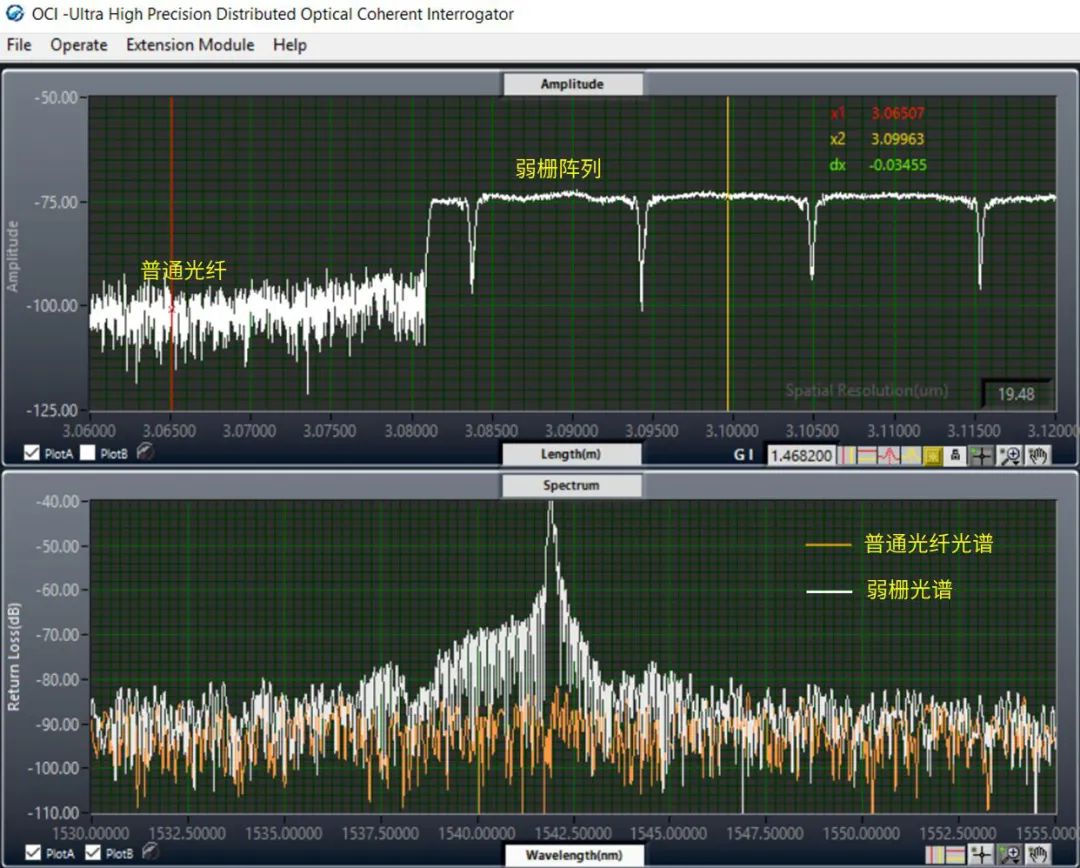

  圖2. 弱柵與光纖的瑞利散射頻譜對比

  OFDR設備解調普通單模光纖和弱柵陣列的差異

  OFDR解調普通單模光纖和弱柵陣列，若OFDR設備能夠兼容、支持以上傳感器的使用，從用戶角度來看，兩者的使用操作完全相同，而且都可以達到設備支持的最高空間分辨率，比如OSI-S的1mm最高空間分辨率，OSI-D的0.64mm最高空間分辨率。

  從傳感測量參數配制方面來分析，在同等空間分辨率下，相對于普通單模光纖，OFDR解調弱柵陣列，重復精度更高。反而言之，在保證同等重復精度的前提下，OFDR設備調解弱柵陣列還可以配制更小的空間分辨率。

  實測如下：OSI空間分辨率設置為2.56mm，分別解調普通光纖和弱柵陣列，連續測量100次，選取其中一個傳感點顯示結果，如圖3所示。

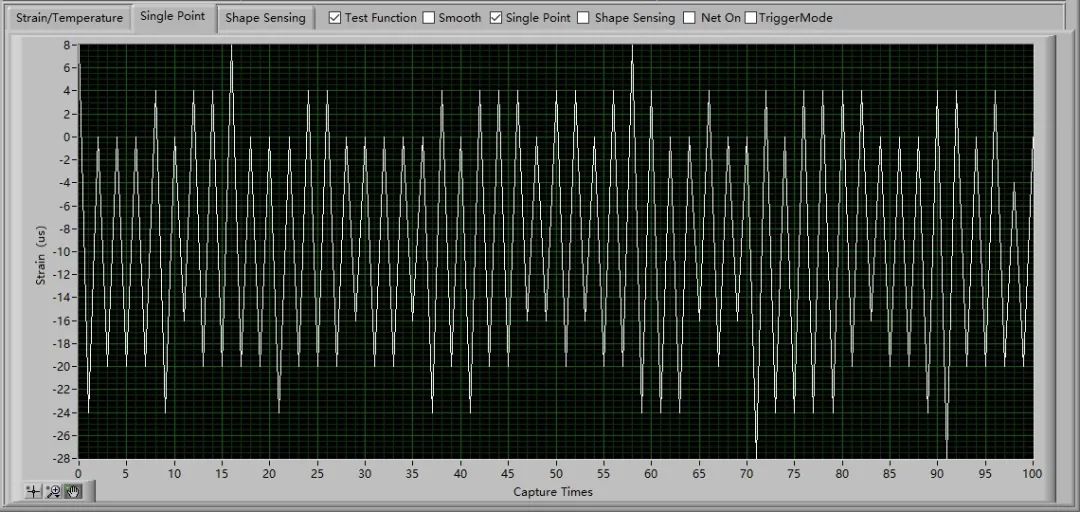

  (a) 普通光纖的應變結果

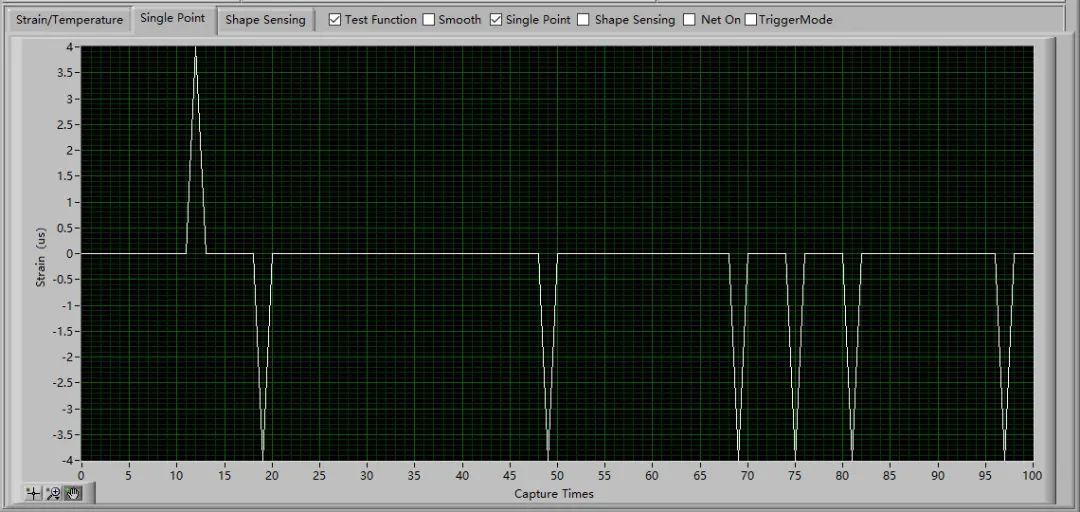

(b) 弱柵陣列的應變結果

圖3 選取單點連續測量100次的應變結果

  基于以上原因，OFDR設備解調弱柵陣列，相對于普通單模光纖，可以獲得更高的測量穩定性和更強的抗干擾能力，尤其適合準動態測量、振動或光纖晃動的環境。昊衡科技也通過實例演示了OSI解調兩種傳感器的測試對比，點擊鏈接可查看完整視頻：https://mp.weixin.qq.com/s?__biz=MzI5Mjc4OTQxMw==&mid=2247485422&idx=1&sn=fe381f08acf3b3a128bb083f878abc7b&chksm=ec7d4a24db0ac3321892c8af545384230b3945448bb673a63433cdd0e60dceb136327ff4c1fc#rd
