昊衡科技-光纖微裂紋檢測儀適用于產線的多通道測試

  ICC訊 單通道能否滿足產線測試呢?顯然是不能的。以光模塊廠家為例，一個光模塊可能有多個通道，每個通道都需要檢測。使用單通道測試，一個器件就需要反復插拔多次、掃描多次、保存多次結果，這樣效率太低了，顯然產線不會接受這種方式。OLI支持產線多通道測試，一次就能掃描完一個光模塊，極大節省測試時間。

  當前OLI(光纖微裂紋檢測儀)標準版支持12通道測試，用戶也可根據需求定制更多通道。設備外接多通道光開關，測試時光開關自動切換，設備掃描不同通道，光開關切換時間在毫秒量級，可忽略不計。同時設備會自動保存數據和圖片，還配有閾值判定功能，可用來記錄異常數據值，用戶即可知道器件是否合格，閾值判定功能后續會專門進行介紹。

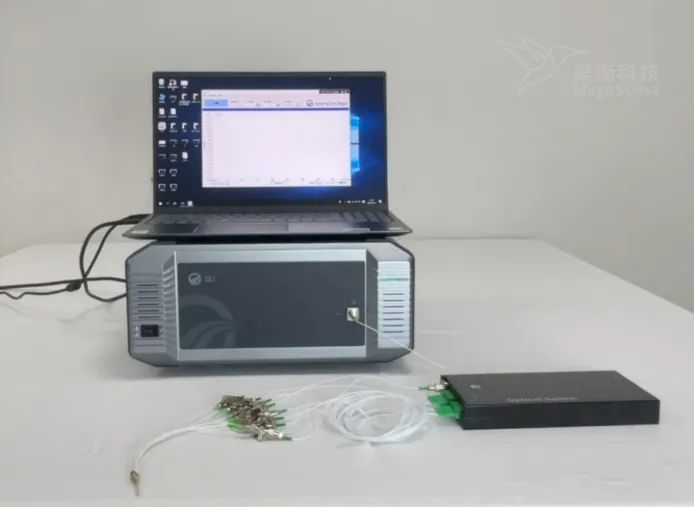

圖1：OLI多通道連接示意圖

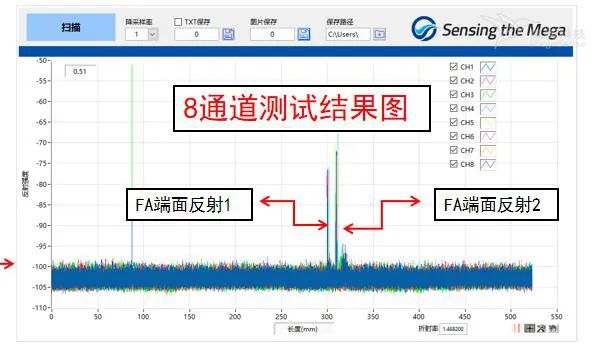

圖2.8通道測試結果

  光纖微裂紋檢測儀其原理基于白光干涉，通過讀取最終干涉曲線的峰值大小，精確測量整個掃描范圍內的回波損耗，進而判斷此測量范圍內鏈路的性能。OLI(光纖微裂紋檢測儀)提供多通道測量，意味著OLI將從實驗室走向產線，成為客戶產品出貨前的檢測儀器，提高產品出貨良品率。

      OLI應用場景

  光纖微裂紋檢測

  光器件、光模塊測量

  硅光芯片測量

  PLC波導瑕疵損耗檢測

  FA光纖陣列鏈路性能檢測
