自研CPE-OTN設備管控系統 中國聯通發掘?qū)＞€市場

  ICC訊 目前運營商的主營業務中，4G移動通信和家庭寬帶的市場已趨近飽和，5G建設投資大、回收周期長，且為了配合國家提速降費的大背景，運營商需要新的業務增長點，OTN專線業務成為運營商未來挖掘市場空間的方向。相比傳統的互聯網專線業務，運營商的OTN專線業務可以提供低時延、大帶寬、高可靠、智能化的服務，為客戶帶來穩定可靠的網絡專線服務。三大運營商在OTN專線業務方面的競爭愈演愈烈，降低OTN專線的建網成本成為了迫切的任務。

  中國聯通自主設計研發了CPE管控系統，實現了多廠家CPE-OTN設備的統一管理，簡化了網絡管理架構，降低了運營商建網CAPEX成本，同時也能降低網絡配置的復雜性，實現業務的快速開通，提升專線客戶的用戶感知，為運營商帶來更多的業務收入。中國聯通自研CPE管控系統是中國聯通OTN網絡實現SDN化的重要一環，與上層OTN二級業務協同器及資源管理系統對接，滿足專線業務的端到端快速發放要求及智能化運維需求，對促進中國聯通OTN網絡SDN化、推動技術成果落地、產生經濟效益具有積極意義。

  當前國內三家運營商都非常重視CPE-OTN網絡的應用及相關產品的推動工作，中國移動和中國電信也都在開發CPE-OTN的管控系統。中國聯通采用定制化國際通用的標準南向接口，已經實現了多廠家多款CPE-OTN設備集中納管到管控平臺上并得到了實驗室及試點驗證，是采用NETCONF/YANG接口部署應用管控CPE-OTN網絡的第一家國內電信運營商，也是國際上首個對符合ITU-TG.698.4國際標準規范的G.metro設備實現統一管控的平臺系統。

  自研CPE-OTN管控系統標準化建設及網絡管理方案

  為了應對CPE-OTN專線發展帶來的大量CPE-OTN設備管控需求，以及多廠家CPE設備引入帶來的管控難題，中國聯通制定了完備的CPE網絡標準架構，根據現網實際情況進行組網，并自研CPE管控系統統一管理多廠家設備，同時針對網絡實際情況，設計了DCN的互通方案。

  CPE-OTN管控系統設計及其相關標準化建設

  中國聯通自研CPE-OTN管控系統可實現多廠家統一管控、快速業務發放和快捷方便的運維，有利于實現CPEOTN網絡大規模部署，降低接入層網絡建設成本。中國聯通自研CPE管控系統基于中國聯通CPE設備管控接口企標進行開發完善，做到在基于統一標準下實現多廠家設備的管控能力，自研CPE管控系統的管控能力與企標接口能力高度統一。中國聯通CPE接口的企標是對CPE設備與管控系統對接能力的要求，是在認真理解業務特征及網絡維護需求下編制的企標，選擇NETCONF/YANG模型作為CPE設備管控接口的模型語言，平臺接口的擴展性和可移植性都較好。中國聯通自研CPE管控系統基于管控接口規范實現了拓?fù)涔芾怼⑴渲霉芾?、資源管理、告警管理、性能管理及系統自身的管理，全力滿足網絡運維的需求。同時，中國聯通的CPE管控系統實現了G.metro網絡的管控模型，G.metro網絡的管控接口是中國聯通研究院網絡技術研究中心自主編制開發并經過測試及應用論證的NETCONF/YANG模型，可對符合ITU-TG.698.4國際標準規范的G.metro設備進行管理，也是國內、國際上首個對G.metro設備實現統一管控的平臺系統。

  此外，在中國聯通OTN網絡一體化建設中，中國聯通自研CPE管控系統作為其中承上啟下的重要一環，除了在南向支持CPE管控接口外，也在北向上支持中國聯通CPE管控北向接口標準，推動實現OTN網絡的SDN化。CPE管控北向業務開通接口標準基于IETF標準中的ACTN架構制定，自研CPE管控系統可通過該接口與上層協同器對接，實現從上至下快速端到端OTN專線業務發放;同時，自研CPE管控系統支持通過標準的MTOSI接口接入上層資源管理系統，可提升資源配置與智能運維能力。

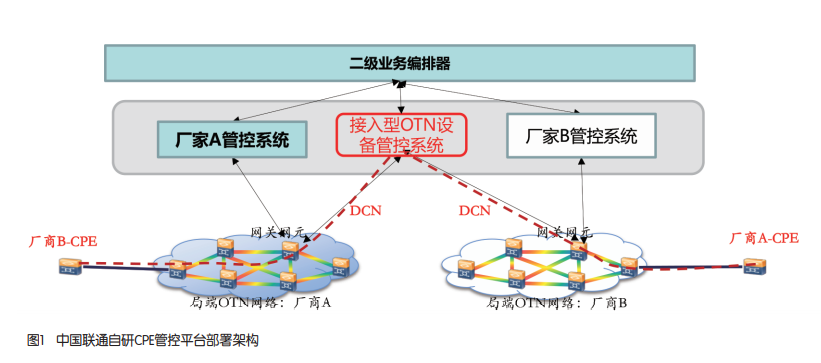

  中國聯通自研CPE管控系統除了根據標準實現的功能外，在設計架構時通過Spring Cloud微服務的架構實現，登錄方式為browser/server的方式，可以實現CPE管控的云化部署，且各個模塊高內聚低耦合，可根據不同模塊的需求做快速的迭代更新，便于快速滿足新需求。中國聯通自研CPE管控平臺部署架構如圖所示。

  除了對CPE-OTN網絡的管控與維護，未來中國聯通還計劃在自研的CPE管控系統上支持模塊化波分設備的管控，打造一個開放式的光網絡管控平臺，助力中國聯通的光網絡發展。

  CPE網絡DCN管理方案

  由于CPE-OTN設備的網元數量眾多，其DCN網絡的建設方案也是個難題。中國聯通通過在實驗室與多個試點驗證的經驗總結中，得出一套符合自身網絡特點的CPE-OTN網絡DCN方案。在中國聯通的CPE-OTN設備規范中，將CPE設備分成用戶終端的盒式CPE-A設備，以及在匯聚機房的CPE-U設備。一個CPE-U設備下掛多個用戶盒式CPE-A設備，CPE-U和CPE-A之間的DCN通道采用帶內的GCC開銷，而CPE-U設備與CPE管控系統之間的通信，則通過帶外網絡的方式建立DCN通道。

  在此方案中，CPE網絡的DCN通道與城域OTN物理分割，城域OTN網只需要透?jìng)鰿PE業務即可，安全性高，同時不需要城域網OTN設備升級支持CPEOTN的帶內DCN，可行性高;CPE-U設備通常部署在運營商的匯聚機房，可利舊匯聚機房中的IPRAN網絡，通過L2/L3VPN業務開通DCN通道。該方案缺點是部署時需要考慮U設備所在機房條件，因此可能要對CPE-U設備進行預部署，缺乏靈活性，不過可以滿足絕大多數的現網應用場景。此方案目前已在廣東、河北、江蘇三個省驗證成功。

  在部署CPE網絡過程中，CPE-A要求按照標準規范實現零配置自動上線，簡化客戶側的配置流程。CPE-U設備在預部署的時候需要進行DHCP Relay的配置，CPE-A設備上電后，將會發出DHCP請求，CPE-U設備將該請求轉發到DHCP Server，并由DHCP Server分配DHCP地址池中的地址給CPE-A設備，從而實現零配置自動上線。中國聯通自研的CPE管控集成了DHCP Server能力，在CPE網絡部署過程中，可以配合實現CPE-A的自動上線，無需再額外配置DHCP Server服務器。

  自研CPE管控平臺的試點部署及試商用

  在制定完CPE-OTN管控接口企標后，中國聯通即展開與各CPE-OTN設備廠家在實驗室進行接口對接驗證的工作，與多廠家滾動對接，推動廠家完善CPE設備開發的同時，也完善企標管控接口。在測試中，結合軟件工具與自研CPE管控系統，中國聯通驗證了單機測試、互通測試、組網測試等場景，包含了網元配置采集、網元維護、業務管控、告警管理、性能管理、通知上報等多個接口模塊。

  目前中國聯通已經完成了在廣東、河北、江蘇三地部署應用一階段驗證測試工作，驗證了自研CPE管控系統在現網實際應用的可用性。自研CPE管控系統成功實現了資源管理、業務配置、告警管理和性能管理等基本功能，并結合現網的網絡實際狀況，采用了通過IPRAN網絡開通帶外DCN通道的方案，實現對CPE設備的管理，同時實現了終端盒式CPE-A設備自動零配置在自研CPE管控上線。廣東聯通于今年4月開通了第一條CPEOTN的試商用專線業務，該業務通過自研CPE管控成功下發并穩定運行。

  在試商用部署應用過程中，仍需要積極聽取一線運維人員反饋的使用意見，大量采集試商用業務的運行數據，進一步優化和完善中國聯通CPE-OTN專線業務的管控實現方案，助力中國聯通OTN專線業務的發展。
