  ICC訊 近日，華瑞高光子科技發布WDM產品介紹，詳情如下。

  WDM

  全稱：Wavelength Division Multiplexing               ——波分復用.

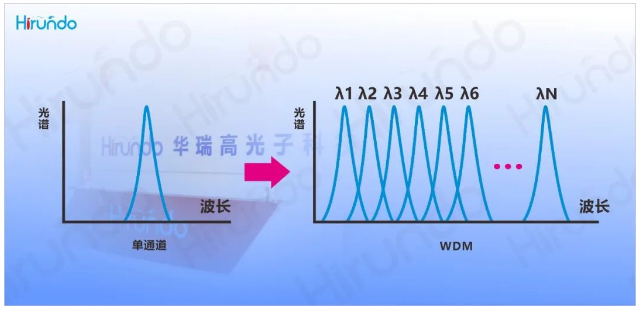

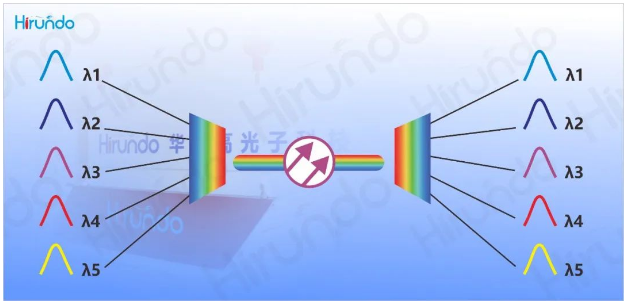

  它是將多種不同波長的光信號通過合波器匯合在一起，并耦合到同一根光纖中，以此進行數據傳輸?shù)募夹g(shù)。

  波長 × 頻率 = 光速（恒定值），所以波分復用其實就是頻分復用。

WDM 的作用

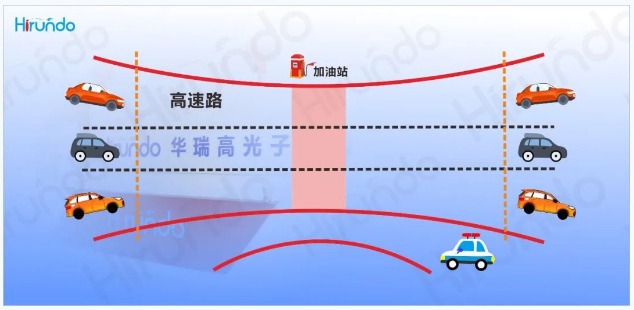

  WDM 的作用，就是提升光纖的傳輸容量，提高光纖資源的利用效率。我們也可以把 WDM 看作是一個高速公路——不同類型的車輛涌入這條公路，到了目的地之后再分道揚鑣。

  對于 WDM 系統來說，想要讓它正常工作，顯然要控制各個光信號的波長（頻率）。如果波長間隔太短，容易 “撞車”。如果波長間隔太長，利用率又很低。

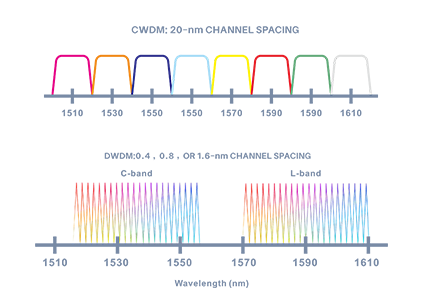

  早期的時候，技術條件有限，波長間隔會控制在幾十 nm。這種比較分散的波分復用，叫做稀疏波分復用，也就是 CWDM（Coarse WDM）。后來，技術越來越先進，波長間隔壓得越來越短，到了幾 nm 的級別，就成了緊密的 WDM，叫做密集波分復用，就是 DWDM（Dense WDM）。CWDM 的波長間隔 20nm，波長范圍從 1270nm 到 1610nm，有 18 個波段。

  最開始的時候，ITU 對 CWDM（ITU-T G.694.2）規定的波長范圍為 1270 至 1610nm。后來 ITU 改了一下，將通道中心偏移了 1nm，所以中心波長為 1271 至 1611 nm。

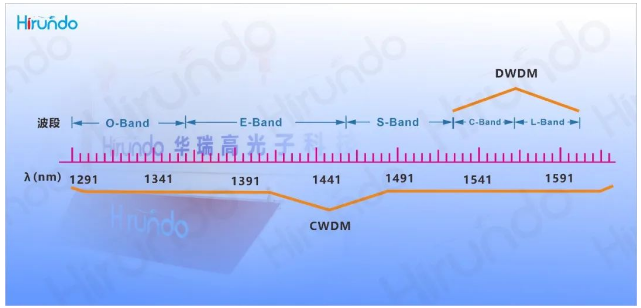

  而 DWDM 的波長間隔可以是 1.6nm、0.8nm、0.4nm、0.2nm，可以容納 40、80、160 個波（最大可支持 192 波）。DWDM 的波長范圍為 1525nm 至 1565nm（C 波段）和 1570nm 至 1610nm（L 波段）。

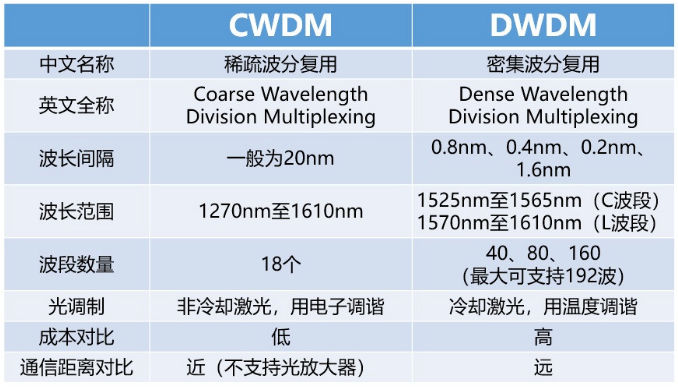

  CWDM VS DWDM：

MWDM / LWDM / FWDM

  接下來讓我們了解一下其它幾種WDM：

  MWDM（中等波分復用器）

  MWDM是重用CWDM的前6波，將CWDM的20nm的波長間隔壓縮為7nm，采用TEC（Thermal Electronic Cooler， 半導體制冷器）溫控技術實現1波擴為2個波。這樣就實現了容量提升的同時可以進一步節省光纖。

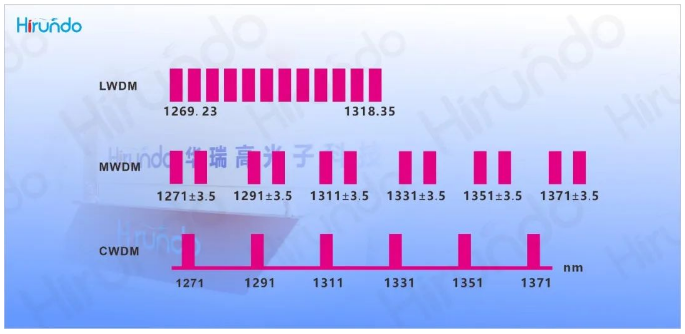

  MWDM就是在CWDM 6波的基礎上，左右偏移3.5nm擴展為12波（1267.5、1274.5、1287.5、1294.5、1307.5、1314.5、1327.5、1334.5、1347.5、1354.5、1367.5、1374.5nm）。

  LWDM（細波分復用）

  LWDM是基于以太網通道的波分復用Lan－WDM技術，也被稱為細波分復用。其通道間隔為200～800GHz，此范圍介于DWDM（100GHz、50GHz）和CWDM（約3THz）之間。

  LWDM是采用了位于O－band（1260nm～1360nm）范圍的1269nm到1332nm波段的12個波長，波長間隔為4nm（1269.23、1273.54、1277.89、1282.26、1286.66、1291.1、1295.56、1300.05、1304.58、1309.14、1313.73、1318.35nm）。

  LWDM工作波長的特點是位于零色散附近，色散小，穩定性好。同時LWDM可支持12波25G，容量提升，可進一步節省光纖。

  FWDM（濾波片式波分復用器）

  FWDM（Filter Wavelength Division Multiplexing）濾波片式波分復用器，是基于成熟的薄膜濾器技術。濾波片型波分復用器能在較寬的波長范圍內將不同波長的光糅合或分開，廣泛應用于摻鉺光放大器、拉曼放大器和WDM光纖網絡中。

應用前景

  WDM是一種在光域上的復用技術，形成一個光層的網絡既“全光網”，將是光通訊的最高階段。建立一個以WDM和OXC(光交叉連接)為基礎的光網絡層，實現用戶端到端的全光網連接，用一個純粹的“全光網”消除光電轉換的瓶頸，將是未來的趨勢。

  華瑞高擁有OEM/ODM制造經驗，其制造的WDM器件全面應用于城域網和5G網絡，多元化設計制作能力滿足各種應用需求，如尾纖模塊、插片LGX、高密度機架、6portWDM、CCWDM、無熱多通道AWG、5G模塊等，全力助力全球5G部署與發展。
